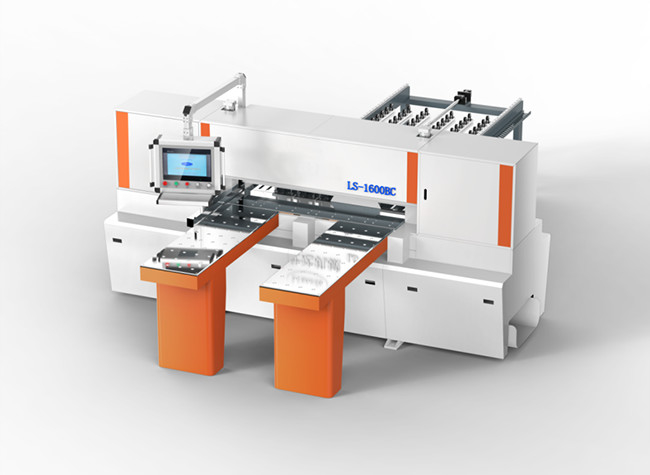

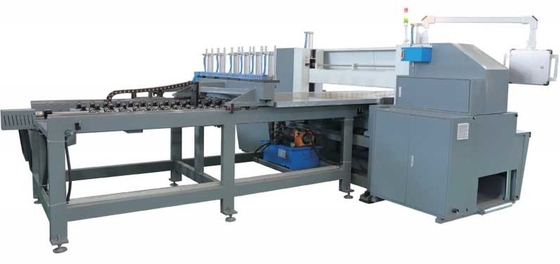

Automatisches Metallaluminiumcnc-Kreissäge-Schneidemaschine-Tafel

Kreativer Brettausschnitt der Selbstaluminiumplatten CNC-Kreissägemaschinealuminiumgremien







Mechanische Eigenschaften:



▲Notenoperationsschirm:



    1. Notenart 10-Zoll-Operationsschirm.



    2. können mehrfache Sätze Werktische gleichzeitig gegründet werden, um während, des Sägens zu schalten zu erleichtern.



   3. Stiefelinputfunktion.



   4. Störungsselbstentdeckungsfunktion.





Festklemmende und Fütterungsbasis der Alplatte:



1.  Die Bettgitter auf beiden Seiten von der Fütterungsbasis der Klammer bestehen geschweißte Stahlträger. Die harten Chrom-überzogenen Führungsschienen auf einer Seite und die flachen Führungsschienen auf der anderen Seite werden mit Gängen und Gangreihen-Antrieben zusammengebracht, und der magnetische Machthaber wird mit dem Reduzierer und dem täglichen Servomotor mit zwei Kilowatt für die genaue und schnelle treibende Positionierung zusammengebracht. Die Höchstgeschwindigkeit ist 6 m/min.





Komprimierte Strahlnstruktur:



1. nehmen Sie die integrale Druckstrahlnstruktur, Zahnstange an und Zylinderzusammenstellung, fahren gleichmäßig den Druckstrahl, um zu steigen und das Plattenmaterial herunterzudrücken. Der Druck wird gleichmäßig auf beiden Seiten von der schneidenen Mittellinie verteilt. Wenn der Gummistreifen an der Unterseite des Druckstrahls installiert ist, um zu drücken zu vermeiden, wird die Oberfläche des Arbeitsgegenstandes gedrückt, um die genaue Schnittqualität sicherzustellen.





Sägesitz:



1. kann paralleler linearer slideway Entwurf die bewegliche Trägheit des Sägesitzes effektiv verringern, die glatte Leistung des riesigen Sitzes verbessern, und den Einfluss der Bewegung effektiv verringern, um die beste Trennliniegenauigkeit zu erzielen.



2.  Der Hauptsägemotor ist 15HP (11 Kilowatt). Sein enormer Schlagmann nimmt (1,5 Kilowatt) 2HP Frequenzumsetzungsmotor an, um mit Reduzierer und Präzisionsverzahnungsreihe zu fahren. Die Hauptleitung sah Match auf und ab Aktion des Ölzylinders, also ist das Sägen stärker und vermeidet das Phänomen des Stauens und der Zerquetschung, die durch traditionelles Kettengetriebe verursacht wird.







Hauptwerktisch:



Die Hauptarbeitstabelle ist auch eine sich hin- und herbewegende Tabelle. Kupferne Luftflossperlen werden auf der hartes Chrom überzogenen Platte vereinbart. Unter der Zustand der erhöhten Haltbarkeit, wird die Arbeits-Leistungsfähigkeit des oberen Blechs der Arbeitskraft auch verbessert.





Klammern:



   1. Standardkonfiguration der Zahl der Arbeitsklammern: 4 PC von Klammern.



   2.  Jede Klammer wird mit einem Zylinder ausgerüstet, um das Werkstückblatt auf eine Hebelart zu ziehen, damit, wenn es das Werkstück zieht, sie garantieren kann dass           Funktionsmaterial klemmt das Blatt fest.





Staubgeschütztes Blatt



Das segmentale staubdichte Blatt nimmt transparente Kunststoffplatte an, die Staubausstoßen effektiv zurückhalten und Sicherheitsschutzfunktion erzielen kann.





Elektronische Schaltkastenkonfiguration:



    1.  Alle elektronischen Teile werden von Taiwans ursprünglicher Fabrik gekauft.



    2.  Der Servobewegungs- und Servofahrer sind- Delta.



    3.  Der Frequenzumsetzer ist Taiwan Yingweiteng.





Stromversorgung:



    1.  Die Stromversorgung ist industrielle Dreiphasenversorgung mit einer Spannung von 380V/50HZ.



Druckluftzufuhr:



    Verwenden Sie Luftdruck 5-6 kg/cm





Staubabsaugung:





Standardausrüstung:



    1.  Ein Hauptsägeblatt: Karbid das Sägeblatt (speziell für Aluminiumplatte).



    2. Arbeitsklammern: 4pcs.



    3. sich hin- und herbewegender Futtertisch: Sätze 1000mm x 600mm x 1.



    4.  Der Werkzeugkasten enthält einen Satz Werkzeuge.



    5.  Der Gurt des Hauptsägemotors wird in der Maschine vereinbart.





Technische hauptsächlichparameter



Spezielles/Modell		LS-1000BNC
Efficary	Schneidlänge	1800mm
	Schnitthöhe	1000mm
	Max. Schnitthöhe	150mm
	Maximumhöhe des Blattes	160mm
Sägeblatt	Hauptleitung sah Motor	11KW
	Hauptblattdurchmesser	Ø510mm
	Hauptleitung sah Wellenkerndurchmesser.	Ø 38mm
	Spindelgeschwindigkeit	4000 r/min
Sägesitz	Reisender Invertermotor	1.5KW
	Vorwärtsgeschwindigkeit	Maximum 9 m/min
	Rückwärtige Geschwindigkeit	Maximum 17 m/min
	Einziehender Servoselbstmotor	WECHSELSTROM 1.5KW
	Luftdruck	≥5.0 kg/cm2
	Tabellenhöhe	950 Millimeter
	Gesamtausmasse	2800×3550×1680
	Spannung	380V/50Hz
