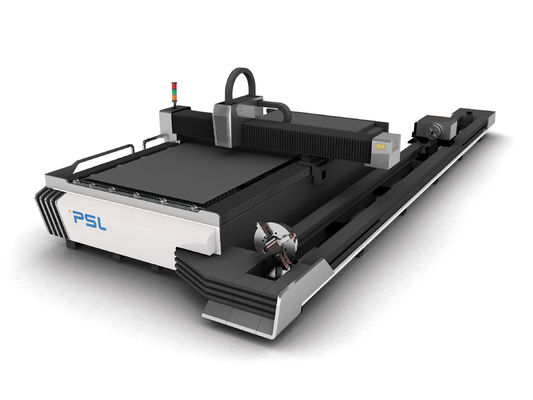

Cnc-Laser-Rohr-Schneidemaschine-Laser Cnc-Schneider für Blech-einzelnen Werktisch



Einzelner Werktisch-Blechtafel- u. Rohrmischlaser, der CNC-Faser-Laser-Schneidemaschine schneidet







Technische hauptsächlicheigenschaft,

Verglichen, um Geld zu sparen, hat die Maschine zwei Funktionen, kann das Rohr schneiden, kann das Brett auch schneiden



Anwendbare Industrie:

◆Weitverbreitet, wenn Edelstahl, Kohlenstoffstahl, Manganstahl, Federstahl-, Titanlegierung, galvanisiertes Blatt, Aluminiumplatte, Messing, Kupfer und anderes Metallmaterial geschnitten werden.

◆Ultrahochart, spezielles Metallmaterieller Ausschnitt.

◆Verwendet für Metallrundenrohr, Vierkantrohr, L-förmiges Metall, H geformtes Metall, usw.



Anwendbare Materialien:

Kohlenstoffstahlplatten:        0-16mm

Kohlenstoffstahlrohr/-rohr:    0-12mm

Edelstahlplatte:        0-8mm

Edelstahlrohr/-rohr:  0-6mm.

Aluminiumplatte u. Rohr/Rohr:  0-6mm



Über gemessener Stärke ist verfügbare schnittfreudige Qualitätsausschnitthochgeschwindigkeitsstärke.





Maschinenstruktur,





Maschinen-Bett

Das Maschinenbett nimmt integrale schweißende Struktur, hintere löschende Behandlung der hohen Temperatur und dann alternde Behandlung der Erschütterung an. Es hat gute Starrheit und hohe Präzision und kann ohne Deformation für eine lange Zeit verwendet werden.



Örtlich festgelegter Werktisch

Die Maschine nimmt des Bockstruktur-, HochpräzisionshochgeschwindigkeitsZahnstangentriebs Taiwans YYC (Herion) doppelseitigen Antrieb und linearen Führer, mit stabilem Getriebe und hoher Präzision an.



Örtlich festgelegter Worktablegroßrechner: der ganze Biegeprozess der ultra starken Platte wird angenommen, und dann wird das ganze Schweißen gebildet, um große Tragfähigkeit zu haben.





Rohr-/Rohrschneidvorrichtung

Schnellwechselfutter

   Das pneumatische Schnellwechselfutter ist in der Lage, das runde Rohr, das Vierkantrohr und ovalgeschnittenes Rohr schnell festzuklemmen.

Die patentierte Klemmentechnologie hat vier Greifer für das automatische Zentrieren, das rundes Rohr, Vierkantrohr und ovalgeschnittenes Rohr stützen kann.

Das Kreisrohr und andere Materialien automatisch die festklemmende zentrierende Funktion einführen.

Der dünne Klemmenentwurf kann das Innere der örtlich festgelegten Klemme leicht eintragen, um den Ausschnitt des Endstücks zu verwirklichen.



Örtlich festgelegte Klemme

   Die örtlich festgelegte Klemme nimmt vier Greifer an, um das Rohr festzuklemmen, und das Greiferende wird mit Rollenmechanismus ausgerüstet und kann schnell festklemmen und zentrieren.

Die Klemme hat einen Servomotorantrieb und bewegliche Klemme, können sie zwei gleichzeitig wirbeln, die schnelle Rotation des Rohrausschnitts ohne Verzerrung des Rohres erzielen können.





Querbalken

Der Querbalken wird als Ganzes geschweißt. Nach zweimal der hoher Temperatur löschend und Erschütterungsaltern wird der Querbalken gebildet, indem man der hohen Präzision verarbeitet.

Verlängerter zu verarbeiten Querbalken (Y-Achse) und Schnittrohre.



X, Y, Z, w-Achsenbewegungssteuerung

X-, y-, z-alle Achse und Drehenw-Achse nehmen drehmomentstarke Servomotoren, mit hoher Präzision, hoher Geschwindigkeit, großem Drehmoment, großer Trägheits-, stabiler und dauerhafterleistung an.





Überschüssiges Entladungssystem

Der unterere Teil des Betts wird mit einem Wagen ausgerüstet, der den Abfall im Produktionsverfahren und in den kleinen Teilen sammeln kann.



Entstaubungssystem

Cnc-Laser-Schneidemaschinewerktisch hat ein spezielles Fachentstaubungssystem, das benutzt wird, um Staub, Abgas und andere Substanzen im Produktionsverfahren zu entfernen.







Haupttechnologieparameter,



Name		Blechtafel-u. Rohr-Mischfaserlaser-Schneidemaschine
Modell		FCLT4020-3000W
Energie von Laser		3000w
Lasersender		RAYCUS/IPG
BPP, mm*mrad		1,27
Laser-Wellenlänge		1070nm
Maxim Cutting Thickness (Blatt u. Rohr)	Kohlenstoffstahl (O2)	14-16mm
	Edelstahl (N2)	6-8mm
	Aluminiumblatt/Rohr	4-6mm
	Messingblatt/Rohr	4mm

Maximenschnittgeschwindigkeit	60-80m/min (entsprechend Materialien)
Maximumbeschleunigung	1.0G
Energieinstabilität	≤2%
gestützte grafische Formate	CAD, CorelDraw-Software, DXF/DWG/PLT
Schnittbereich	4000×2000
Reisen der Achse x	4010
Y-Achsenreisen	2010mm

Z-Achsenreisen	120mm
W-AchsenEinstellbereich	360degree
Genauigkeit von setzen um	±0.03mm/m
Genauigkeit der Achse der Position X/Y	±0.03mm/m
Max. Ladegewicht des Werktischs	700KG
Energie der Maschine	350V-420V/50Hz
Gewicht der Maschine	5500kg
Maße	meatured entsprechend ausführlicher Art





Hauptkomponenten,



1.Controller	Cypcut-Kontrollsystem - Welches intelligenten Plan von den Grafiken verwirklichen kann, automatisch wählend und zusammenpassen, Wege, Bearbeitungszeit der Abwehr schneiden
Quelle 2.Laser	Berühmte Marke Raycus/maximales/IPG - Festkörperlaser dauert über 50,000hours; Verschiedene Energieoptionen von 1000w, von 1500W, von 2000W, von 3000W usw.
Fokussierung 3.Auto	Kapazitive Selbst-Höhe, die Kopf Raytools oder WSX- oder PRECITEC-Ausschnitts justiert - Schwerpunkt wird automatisch im Schneidvorgang justiert, um den besten Schnitteffekt des unterschiedlichen StärkeBlechs zu erzielen.
System 4.Servo	Japan YASKAWA oder FUJI oder DELTA-Servofahrer und -motor
5.Reducer	Reduzierer Japans Shimpoo/MOTORE - Verwendet für, traditionelles Gestell und Gurt zu ersetzen, um Maschine stärker und stabil herzustellen
Genauigkeit 6.High   Zahnstange und lineares guider	Präzisionsgetriebe Taiwan-Marke HIWIN, TBI, YCC, HERION - Welches ±0.02mm/300mm erreichen kann
7. Abkühlender Kühler	Hanli/Tongfei Doppeltes Zirkulationssystem, Wärmeaustausch-Titanrohr, über Temperaturwarnung, Flussschutz, spezieller Kühlwasserbehälter Wasserspiegel-Schutzfaserlasers
8. Spannungs-Regler	Optional für etwas Länder und Bereiche mit instabiler Spannung
