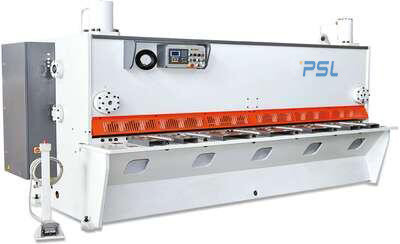

Kleines hydraulisches Platte CNC Scheren bearbeiten 3200 Millimeter Tafelschere-Blech-maschinell

Automatisches Blech-europäische hydraulische Guillotinen-Scherplatten-Schneidemaschine als LVD-YSD Art





Strukturelle hauptsächlicheigenschaften der Maschine,



1. Unter Verwendung der ug-Finit-Element-Methoden-Methode nimmt zusätzlicher Entwurf CAD, der Rahmen integrales Schweißen an und die Behandlung des internen Druckes der Erschütterungsbeseitigung und andere Methoden, zum der Maschine herzustellen haben höheren Starrheits- und Erschütterungswiderstand.





        2.  Die Dreipunkt- Gleitführungsschiene wird benutzt, um den Messerhalter zu stützen, und der Blattabstand ist manuell oder motorisierte (optional) justiert. Der Abstandswert wird in den Wert der shearable Plattenstärke umgewandelt. Die Anpassung ist bequem und der Wert ist genau.







3. nehmen Sie justierbare Blattunterstützung und integrales langes Blatt der rechteckigen Vierränder an, das bequem ist, die Einheitlichkeit des Blattabstandes zu justieren, die Schnittqualität zu verbessern und die Nutzungsdauer des Blattes auszudehnen.



4.  Das Tandemölzylinder-Synchronisierungssystem wird angenommen, und die Werkzeugmaschine wird gleichmäßig betont. Indem man das Ölvolumen des Tandem-Zylinders justiert, kann der Scherwinkel bequemer justiert werden, um den Bedarf des Scherens von verschiedenen Plattenstärken zu erfüllen.



5.  Wenn scherende dünne Platten, der scherende Winkel verringert werden können, kann die Verzerrung der Teile auf das Minimum beschränkt werden, und der Schnitt ist und ohne Grate gerade.







6. kann rechteckiges Blatt, vier Ränder benutzt werden, lange Nutzungsdauer, einfaches Reiben.



7.   Bewegliche Blattunterstützung erleichtert die Anpassung der Schneidspalteinheitlichkeit, verbessert Scherqualität und dehnt BlattNutzungsdauer aus.



8.  Der Universalbeförderungsballauflagetisch wird angenommen, um die Arbeitsintensität des Betreibers zu verringern.









9.   Das Hydrauliksystem benutzt einen Blasentypakkumulator als zusätzliche Energiequelle und absorbiert die Druckauswirkung des Systems gleichzeitig, damit die Werkzeugmaschine glatt läuft und die Geräusche niedrig sind.



10.  Gebrauchsschusshämmern, zum des Rosts zu entfernen und Sprühen von Rostschutzfarbe.







1. Großrechner einschließlich zwei Seitenhäuser, vorderen drückenden Strahl und vordere Arbeitstabelle.

2. Die Blätter/der Messerhalter mit Dreipunkt- Gleitführungsschiene.

3. Rechteckiges integrales langes Vierblattblatt.

4. Ingerated-Hydraulikventile verschalen System, Tandemölzylinder-Synchronisierungssystem.

5. Motorisiertes backgauge Gerät mit Kugelumlaufspindel und lineares guider, Invertermotor oder Servomotor.

6. Anordnungslampengerät.

7. NC-/CNCkontrolleur Estun E21s, ELGO P40T, Delem DAC360T, ETC….

8. Universalbeförderungsballauflagetisch.

9. Vorderer Stopper.

10. Blasentypakkumulator.





Technische Parameter von HGN-13x3100,

Nein.

Name

Wert

Einheit

Anmerkungen

1	Max. Schnittstärke	13	Millimeter	σb≤450N/mm2
2	Max. Schnitthöhe	3100	Millimeter
3	Max. Schnittkraft	580	kN
4	Kehle	100	Millimeter
5	Schneidewinkel	0.5-2.5	Grad	justierbar
6	Anschlag	8		Zeiten/Min.
7	Strecke des Zurückmessgeräts	10-1000	Millimeter
8	Quantität der Halterung	17	PC
9	Volumen des Öltanks	450	L

10	Energie des Hauptmotors	15	Kilowatt
11	Länge	3900	Millimeter
12	Breite	2200	Millimeter
13	Höhe	2350	Millimeter
14	Gewicht der Maschine	8700	Kilogramm

Hydrauliksystem



1. moderne europäische Technologie vorstellend und integriertes hydraulisches Kontrollsystem annehmend, hat es gute Zuverlässigkeit.



2. wird Reihenzylinder-Synchronisierungssystem angenommen, und die Maschine wird gleichmäßig geladen.



3. benutzt Hydrauliksystem Hauttaschenakkumulator als zusätzliche Energie, absorbiert Druckauswirkung gleichzeitig, läuft Werkzeugmaschine glatt und hat lärmarmes.



4.  Die drückenden Kraftzunahmen mit dem Anstieg der Scherkraft.



5. hat Hydrauliksystem, Sammelschutz zu überbelasten, sicher und zuverlässig.



6.  Die Ölpumpe nimmt die Innenzahnradpumpe von NACHI Company von Japan an, der Hochdruck- und lärmarmes widerstehen kann.











7. werden Dichtungen durch Deutschland MERKEL und Japan NOK hergestellt.





8.   Das Hydrauliksystem wird mit Filtern mit hoher Entstörungsgenauigkeit ausgerüstet.



9.  Die Schere kann unter bewerteter Last ununterbrochen arbeiten. Das Hydrauliksystem ist stabil und Genauigkeit.







Elektrisches System





1.  Unter Verwendung Prüfers E21s Estun NC, zum des reisenden zu steuern Zurückmessgeräts oder CNC-Kontrolleur ELGO P40T oder DELEM DAC360T, um Zurück-Messgerät (Schneidlänge) zu steuern, Schneidewinkel, Schnitthöhe- und Blattfreigabe und hintere pneumatische Ausschnittunterstützung. speziell für scherende Maschine.



5,2.  Die elektrischen Schlüsselkomponenten nehmen berühmte Marke als Schneider, Siemens, ABB, die an internationale Standards sich anpassen, sicher und zuverlässig sind, haben lange Nutzungsdauer und starke Entstörungsfähigkeit an.



5,3.  Der elektronische Schaltschrank entspricht dem Standard des Schutzes IP54, und die elektrischen Komponenten werden in einem Standard vereinbart und markiert offenbar.



5,4.  Er wird mit einer beweglichen Zugleitung und einem beweglichen Fußschalter für einfache Operation ausgerüstet.



5,5.  Die Ausrüstung hat zuverlässige elektrische Sicherheitsmaßnahmen wie Notaus und Überlastschutz, die Gerätesicherheit und das Personal sicherzustellen.
