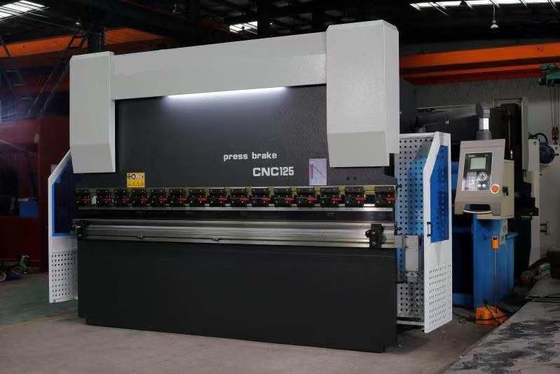

Platte 300T 3200mm NC, die Maschine der hydraulischen Presse Bremsverbiegt
I. Functions und Eigenschaften:
Die Presse, die Bremse volle Stahlplatten ist, schweißte die Struktur und vibrierte Behandlung des Alterns für Abbau des internen Druckes, mit guter Starrheit und Stabilität.
Drehungsstange zwang Synchronisierung von mechanischem, Grenzstopperbalance in zwei Seiten.
Integriertes Hydrauliksystem, großes scape von vorgeschriebenen dank der Geschwindigkeit Getriebe des RAMs, stabil und zuverlässig
Leistung.
Anpassungsmechanismus des RAM-Unabhängigen von der Ölzylinderversammlung, zum von Dichtwirkung zu erhöhen.
Spitzenwerkzeug wird mit dem schnellen Festklemmen, 4 Möglichkeiten V-Würfel mit einigen Öffnungen gepasst.
II. technische hauptsächlichdaten:
| 1 |
Nenndruck (KN) |
3000 |
| 2 |
Länge der Funktionstabelle (Millimeter) |
3200 |
| 3 |
DIS. Zwischen und Rahmen (Millimeter) |
2530 |
| 4 |
Bügeltiefe (Millimeter) |
400 |
| 5 |
Ramanschlag (Millimeter) |
250 |
| 6 |
Nähernde Geschwindigkeit (mm/s) |
70 |
| 7 |
Arbeitsgeschwindigkeit (mm/s) |
7 |
| 8 |
Zurückgehende Geschwindigkeit (mm/s) |
80 |
| 9 |
Max. öffnende Höhe (Millimeter) |
530 |
| 10 |
Hauptleistungsstärke (Kilowatt) |
22 |
| 11 |
Maße (m) L*W*H |
3.2*2.0*3.45 |
| 12 |
Gewicht (Tonne) Appro. |
18,5 |
III. Hauptkomponenten:
- Hydrauliksystem:
Dichtungen: B+S Germany/NOK Japan
Richtungsventile: Bosch-Rexroth oder andere berühmte Marken
Pluging-Ventile: China
Ölpumpe: ALLEAD Deutschland
- Stromsystem:
Schalter, Knöpfe: SCHNEIDER Frankreich
Relais, Kontaktgeber: SCHNEIDER
Inverter: DELTA Taiwan oder INVT China
Nc-Prüfer: ESTUN E21 oder E22, TP07 mit den normalen Motoren, zum von X-Y-Achse zu steuern
SNC53, TP10S oder DELEM DA41T mit Servomotoren zum Control-X, Y-Achse

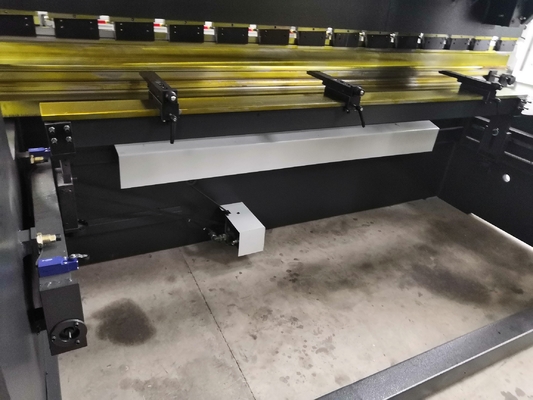

- Zurück-Messgerät: Ball screw+Linear Guider Taiwan
IV. WC67K-Reihe Spezifikt.
| Modell |
Kraft |
Max. Length |
Vertikale |
Tiefe |
Anschlag |
Max. Opening |
Energie |
L*W*H (Millimeter) |
Gewicht |
| |
|
|
|
|
|
|
|
|
|
| WC67K-40t/2200 |
400Kn |
2200mm |
1850mm |
220mm |
100mm |
320mm |
5.5KW |
2000*1200*1910 |
2750Kg |
| WC67K-40t/2500 |
400Kn |
2500mm |
1850mm |
220mm |
100mm |
320mm |
5.5KW |
2500*1200*1910 |
3000Kg |
| WC67K-50t/2200 |
500Kn |
2200mm |
1850mm |
220mm |
100mm |
320mm |
5.5KW |
2000*1200*1910 |
2950Kg |
| WC67K-50t/2500 |
500Kn |
2500mm |
1850mm |
220mm |
100mm |
320mm |
5.5KW |
2500*1210*2000 |
3400Kg |
| WC67K-63t/2500 |
630Kn |
2500mm |
1900mm |
220mm |
120mm |
320mm |
5.5KW |
2500*1300*2210 |
4000Kg |
| WC67K-63t/3200 |
630Kn |
3200mm |
2560mm |
220mm |
120mm |
320mm |
5.5KW |
3200*1300*2210 |
4800Kg |
| WC67K-80t/2500 |
800Kn |
2500mm |
1990mm |
320mm |
120mm |
320mm |
7.5KW |
2500*1400*2300 |
5700Kg |
| WC67K-80t/3200 |
800Kn |
2500mm |
2560mm |
320mm |
120mm |
350mm |
7.5KW |
3200*1500*2300 |
6020Kg |
| WC67K-80t/4000 |
800Kn |
4000mm |
3000mm |
320mm |
120mm |
350mm |
7.5KW |
4000*1500*2400 |
7000Kg |
| WC67K-100t/2500 |
1000Kn |
2500mm |
2020mm |
320mm |
150mm |
400mm |
7.5KW |
2500*1600*2400 |
6000Kg |
| WC67K-100t/3200 |
1000Kn |
3200mm |
2600mm |
320mm |
150mm |
400mm |
7.5KW |
3200*1600*2600 |
6800Kg |
| WC67K-100t/4000 |
1000Kn |
4000mm |
3000mm |
320mm |
150mm |
400mm |
7.5KW |
4000*1600*2700 |
8000Kg |
| WC67K-125t/2500 |
1250Kn |
2500mm |
2020mm |
320mm |
150mm |
400mm |
11KW |
2500*1600*2400 |
6500Kg |
| WC67K-125t/3200 |
1250Kn |
3200mm |
2580mm |
320mm |
150mm |
400mm |
11KW |
3200*1600*2600 |
7200Kg |
| WC67K-125t/4000 |
1250Kn |
4000mm |
3000mm |
320mm |
150mm |
400mm |
11KW |
4000*1600*2700 |
8800Kg |
| WC67K-160t/3200 |
1600Kn |
3200mm |
2600mm |
320mm |
200mm |
460mm |
11KW |
3200*1700*2700 |
9500Kg |
| WC67K-160t/4000 |
1600Kn |
3200mm |
3000mm |
320mm |
200mm |
460mm |
11KW |
4000*1700*2800 |
10500Kg |
| WC67K-160t/5000 |
1600Kn |
4000mm |
4000mm |
320mm |
200mm |
460mm |
11KW |
5000*1900*3100 |
13000Kg |
| WC67K-160t/6000 |
1600Kn |
6000mm |
5000mm |
320mm |
200mm |
460mm |
11KW |
6300*1900*3200 |
18500Kg |
| WC67K-200t/3200 |
2000Kn |
3200mm |
2500mm |
320mm |
200mm |
460mm |
15KW |
3200*1950*2800 |
10500Kg |
| WC67K-200t/4000 |
2000Kn |
4000mm |
3000mm |
320mm |
200mm |
460mm |
15KW |
4000*1950*2800 |
11600Kg |
| WC67K-200t/5000 |
2000Kn |
5000mm |
4000mm |
320mm |
200mm |
460mm |
15KW |
5000*1950*3100 |
14500Kg |
| WC67K-200t/6000 |
2000Kn |
6000mm |
5000mm |
320mm |
200mm |
460mm |
18.5KW |
6000*1950*3300 |
21000Kg |
| WC67K-250t/3200 |
2500Kn |
3200mm |
2600mm |
400mm |
250mm |
530mm |
18.5KW |
3250*2000*3200 |
14500Kg |
| WC67K-250t/4000 |
2500Kn |
4000mm |
3200mm |
400mm |
250mm |
530mm |
18.5KW |
4000*2000*3400 |
18200Kg |
| WC67K-250t/5000 |
2500Kn |
5000mm |
4000mm |
400mm |
250mm |
530mm |
18.5KW |
5000*2000*3400 |
22500Kg |
| WC67K-250t/6000 |
2500Kn |
6000mm |
5000mm |
400mm |
250mm |
530mm |
18.5KW |
6000*2000*3400 |
27500Kg |
| WC67K-300t/3200 |
3000Kn |
3200mm |
2530mm |
400mm |
250mm |
530mm |
22KW |
3200*2000*3450 |
18500Kg |
| WC67K-300t/4000 |
3000Kn |
4000mm |
3200mm |
400mm |
250mm |
530mm |
22KW |
4000*2000*3450 |
22500Kg |
| WC67K-300t/5000 |
3000Kn |
5000mm |
4000mm |
400mm |
250mm |
530mm |
22KW |
5000*2000*3450 |
25000Kg |
| WC67K-300t/6000 |
3000Kn |
6000mm |
5000mm |
400mm |
250mm |
530mm |
22KW |
6000*2000*3450 |
30000Kg |
| WC67K-400t/4000 |
4000Kn |
4000mm |
3000mm |
400mm |
250mm |
530mm |
30KW |
4000*2180*3500 |
25000Kg |
| WC67K-400t/5000 |
4000Kn |
5000mm |
4000mm |
400mm |
250mm |
530mm |
30KW |
5000*2180*3500 |
29000Kg |
| WC67K-400t/6000 |
4000Kn |
6000mm |
5000mm |
400mm |
250mm |
530mm |
30KW |
6000*2180*3800 |
35000Kg |
| WC67K-500t/4000 |
5000Kn |
4000mm |
3000mm |
400mm |
250mm |
590mm |
45KW |
4000*2580*3500 |
35000Kg |
| WC67K-500t/5000 |
5000Kn |
6000mm |
4000mm |
400mm |
250mm |
590mm |
45KW |
5050*3500*3700 |
44000Kg |
| WC67K-500t/6000 |
5000Kn |
6000mm |
5000mm |
400mm |
320mm |
590mm |
45KW |
6050*3500*3700 |
55000Kg |
| WC67K-600t/4000 |
6000Kn |
6000mm |
3000mm |
400mm |
320mm |
590mm |
55KW |
4050*4500*3700 |
45000Kg |
| WC67K-600t/6000 |
6000Kn |
6000mm |
5000mm |
400mm |
320mm |
590mm |
55KW |
6050*4500*3700 |
60000Kg |
Anmerkungen: Dieser Parameter ist System 2019. Wenn die Parameter nicht in der Zeit aktualisiert werden, verstehen Sie bitte.
