Anmerkungen: Dieser Parameter ist basiertes 2019 System. Wenn die Parameter nicht in der Zeit aktualisiert werden, verstehen Sie bitte Nd-Kontakt mit uns durch Schwätzchen online oder E-Mail. DANKE.
|
Produktdetails:
Zahlung und Versand AGB:
|
| Name: | hydraulische Guillotinenschere | Bedingung: | neu |
|---|---|---|---|
| Hauptmotor: | Servomotor, zum von Energie zu sparen | Schnitt des Materials: | Metalledelstahl-Kohlenstoffstahl-Aluminium, Stahlplatte MS/SS/GI usw. |
| Kehlabstand: | 100mm, 150-500mm | Steuermodus: | Nc-Kontrolleur Estun E21s, ELGO P40, Delem DAC360T |
| Fahren: | Inverter, Servofahrer | Zurück-Messgerät: | Kugelumlaufspindel + lineares guider, reisendes 1000mm |
| Farbe: | White+Blue oder besonders angefertigt | Spannung: | Besonders angefertigt, 220V/380V/400V |
| Garantie: | 2 Jahre | Kundendienst erbracht: | Ingenieure verfügbar Maschinerie übersee instandhalten, on-line-Unterstützung, technische Videounter |
| Hervorheben: | automatische scherende Maschine,scherende Maschine des Plattenausschnitts,Platten-scherende Maschine |
||
1. Unter Verwendung Computer CAD-Entwurfs. Der Rahmen, der Blattschieber und andere wichtige Teile werden durch ANSYS-Finit-Element-Methoden-Software analysiert, um die Vernunft und die Stärke des Rahmens und der Struktur sicherzustellen. Monoblock durch schweißende Roboter u. aparatus und Entspannungsprozeß durch Vergütungsbehandlung.
2. Moderne europäische Technologie vorstellend und integriertes hydraulisches Kontrollsystem annehmend, hat es gute Zuverlässigkeit. zuverlässiger und einfach für Wartung. Siemens-Motoren, Allead-Pumpen und Rexroth-Hydraulikventile sind verwendetes Ontario die Schere.

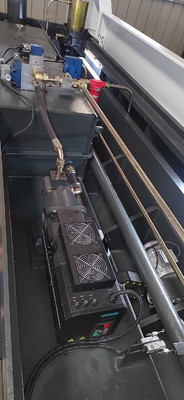

3. Der neue starke Servomotor wird auf unsere scherende Maschine der hydraulischen Platte zugetroffen. Wenn die Maschine nicht funktioniert, ist der Motor im Endzustand, der die Öltemperatur des Öltanks am Steigen nicht nur verhindern kann zu schnell, aber, Strom auch zu sparen, Energie und Umweltschutz zu sparen und Produktionskosten zu verringern.
4. Die hydraulische Schere ist eine variable Rührstangen-Aktionsmaschine, die in einer Vielzahl von Schneidlängen u. von Kapazität produziert wird. das Zurück-Messgerätstrahlnbewegen wird durch NC-/CNCprüfer gesteuert. Schneidewinkel und up-/lowblattfreigabe können durch NC-/CNCprüfer entsprechend unterschiedlicher Plattenstärke bearbeitet werden. Kugelumlaufspindel und lineares guider werden im Zurück-Messgerät benutzt. Es verbessert das Scheren der effektiven und scherenden Qualität.
5. Rückseitenmessgerät der hohen Genauigkeit mit Kugelumlaufspindel und linearem guider. Der Abstand des backgauge wird durch Wechselstrommotor oder Servomotor justiert und ist einfaches justiert und angezeigt durch NC-Prüfer E21s oder TP-07 oder Delem DAC310 360T.
6. Ausgerüstete Beleuchtungausrichtung, also einfach beim Scheren übereinzustimmen. speziell für einige Benutzer die Bedarf verschiedene Größen in zwei Seiten erstens messen und dann verringert.
6. Es nimmt Berufstorart Werkzeughalterstruktur an. Sichere Zäune assemblied auf die Maschine, um Hände zu vermeiden eintragen die Halterung und den Schnittbereich und sicherstellen die Operationssicherheit.

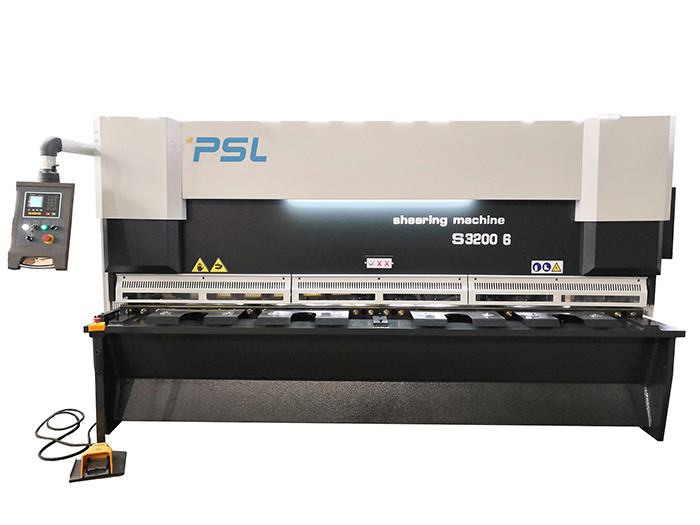

Spezifikationen der Schere QC11K-6x3200,
| Spezifikation | QC11K-6x3200 |
| Stärke Max. Cutting |
6mm (Flussstahl) 3mm (Edelstahl) |
| Max. Schnitthöhe | 3200mm |
| Anschläge | 9-30/min |
| Backgauge-Anschlag | 10-750mm |
| Scherwinkel | 0.5-2.5Degree |
| Ausladung | 150mm |
| Höhe der Funktionstabelle | 750mm |
| Breite der Funktionstabelle | 600mm |
| Hauptservoleistungsstärke | 7.5kw |
| Maße: | 3750x1770x2150 |
| Nettogewicht Appro. | 5.8Tons |
| Volt. |
380V, 50HZ
|
| Optionales Modell | Hersteller | Anmerkungen | |
|---|---|---|---|
| Cnc-System | E21s TP-07 DAC310 DAC360 |
DELEM |
|
| Hydrauliksystem | Hauptmagnetventile |
Rexroth Jianhu |
|
| Hinteres Messgerät |
Wechselstrommotor Kugelumlaufspindel + lineares guider |
PSL Taiwan |
|
| Ölpumpe | Innere Getriebeölpumpe |
Allead |
|
| Netzspannung |
Servomotor (optional) |
VECHI | |
| Vordere Arbeitstabelle | Spezielle Palette und Ballgestell | PSL | |
| Sicherheit | Vordere Stahlzäune + hinterer sicherer Sensor-Schutz (optional) | PSL | |
| Hinteres Unterstützungsgerät | Pneumatischer Stützrahmen (optional) | PSL | |
| Schneidspalt | Motorisiert Nc-Prüferbetrieb |
PSL | |
| elektrisch | Schneider-Relais, Kontaktgeber | Schneider | |
| Fußschalter | Koreanischer vertikaler Schalter Kaikun | Koreanisches Kaikun | |
| Tiefe Kehle | 150mm -500mm (optional) | PSL |
| Modell |
Maximum. Tkn. |
Streckgrenze | Max. Length | Winkel | X.Stroke | Energie | L*W*H (Millimeter) | Gewicht |
|---|---|---|---|---|---|---|---|---|
| QC11K-6*2500 | 6mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 750mm | 7.5kW | 3140*1740*2040 | 4800Kg |
| QC11K-6*3200 | 6mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 750mm | 7.5KW | 3750*1770*2150 | 5800Kg |
| QC11K-6*4000 | 6mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 750mm | 11KW | 4830*1840*2150 | 7500Kg |
| QC11K-6*5000 | 6mm | ≤450kN/cm | 5000mm | 0.5-2.5° | 750mm | 15KW | 5830*1840*2150 | 13000Kg |
| QC11K-6*6000 | 6mm | ≤450kN/cm | 6000mm | 0.5-3° | 750mm | 15KW | 6480*2100*2300 | 18000Kg |
| QC11K-8*2500 | 8mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 750mm | 11KW | 3040*1700*1700 | 5500Kg |
| QC11K-8*3200 | 8mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 750mm | 11KW | 3860*1700*1700 | 6200Kg |
| QC11K-8*4000 | 8mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 750mm | 11KW | 4640*1700*1700 | 7900Kg |
| QC11K-8*5000 | 8mm | ≤450kN/cm | 5000mm | 0.5~3° | 750mm | 18.5KW | 5400*2400*2000 | 13500Kg |
| QC11K-8*6000 | 8mm | ≤450kN/cm | 6000mm | 0.5~3° | 750mm | 22KW | 6480*2100*2350 | 19000Kg |
| QC11K-8*8000 | 8mm | ≤450kN/cm | 8000mm | 0.5~3° | 750mm | 22KW | 8580*2130*2350 | 29500Kg |
| QC11K-10*2500 | 10mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 950mm | 15KW | 3040*1800*1700 | 6500Kg |
| QC11K-10*3200 | 10mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 950mm | 11KW | 3850*1830*1900 | 7500Kg |
| QC11K-10*4000 | 10mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 950mm | 15KW | 4650*2100*2000 | 11000Kg |
| QC11K-10*5000 | 10mm | ≤450kN/cm | 5000mm | 0.5~3° | 950mm | 15KW | 5750*2100*2000 | 16000Kg |
| QC11K-10*6000 | 10mm | ≤450kN/cm | 6000mm | 0.5~3° | 950mm | 15KW | 6500*2100*2300 | 24000Kg |
| QC11K-10*8000 | 10mm | ≤450kN/cm | 8000mm | 0.5~3° | 950mm | 15KW | 6800*2100*2300 | 32000Kg |
| QC11K-13*2500 | 13mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 1000mm | 15KW | 3285*1830*2390 | 7500Kg |
| QC11K-13*3200 | 13mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 1000mm | 15KW | 3855*1830*2390 | 9500Kg |
| QC11K-13*4000 | 13mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 1000mm | 18.5KW | 4850*1830*2390 | 12500Kg |
| QC11K-13*6000 | 13mm | ≤450kN/cm | 6000mm | 0.5~3° | 1000mm | 30KW | 6850*1930*2650 | 30000Kg |
| QC11K-13*8000 | 13mm | ≤450kN/cm | 8000mm | 0.5~3° | 1000mm | 30KW | 8950*2130*2850 | 46000Kg |
| QC11K-13*9000 | 13mm | ≤450kN/cm | 9000mm | 0.5~3° | 1000mm | 45KW | 9980*2130*2850 | 65000Kg |
| QC11K-13*10000 | 13mm | ≤450kN/cm | 10000mm | 0.5~3° | 1000mm | 45KW | 11050*2500*3100 | 85000Kg |
| QC11K-16*2500 | 16mm | ≤450kN/cm | 2500mm | 0.5~3° | 1000mm | 22KW | 3440*1940*2830 | 9500Kg |
| QC11K-16*3200 | 16mm | ≤450kN/cm | 3200mm | 0.5~3° | 1000mm | 22KW | 4010*1940*2830 | 11000Kg |
| QC11K-16*4000 | 16mm | ≤450kN/cm | 4000mm | 0.5~3° | 1000mm | 30KW | 5010*1980*2830 | 15500Kg |
| QC11K-16*5000 | 16mm | ≤450kN/cm | 5000mm | 0.5~3.5° | 1000mm | 30KW | 5900*2600*2830 | 25000Kg |
| QC11K-16*6000 | 16mm | ≤450kN/cm | 6000mm | 1~3.5° | 1000mm | 37KW | 6900*2600*2830 | 36000Kg |
| QC11K-16*8000 | 16mm | ≤450kN/cm | 8000mm | 1~3.5° | 1000mm | 45KW | 8900*2900*3430 | 75000Kg |
| QC11K-20*2500 | 20mm | ≤450kN/cm | 2500mm | 1~3° | 1000mm | 30KW | 3440*1980*2830 | 14000Kg |
| QC11K-20*3200 | 20mm | ≤450kN/cm | 3200mm | 1~3° | 1000mm | 30KW | 4010*1900*2830 | 17000Kg |
| QC11K-20*4000 | 20mm | ≤450kN/cm | 4000mm | 1~3.5° | 1000mm | 37KW | 4850*2600*2900 | 22000Kg |
| QC11K-20*6000 | 20mm | ≤450kN/cm | 6000mm | 1~3.5° | 1000mm | 55KW | 6700*3000*3000 | 54000Kg |
| QC11K-30*2500 | 30mm | ≤450kN/cm | 2500mm | 1~3.5° | 1000mm | 45KW | 3440*1900*2830 | 25000Kg |
| QC11K-30*3200 | 30mm | ≤450kN/cm | 3200mm | 1~3.5° | 1000mm | 45KW | 4200*1900*3000 | 34000Kg |
Anmerkungen: Dieser Parameter ist basiertes 2019 System. Wenn die Parameter nicht in der Zeit aktualisiert werden, verstehen Sie bitte Nd-Kontakt mit uns durch Schwätzchen online oder E-Mail. DANKE.
