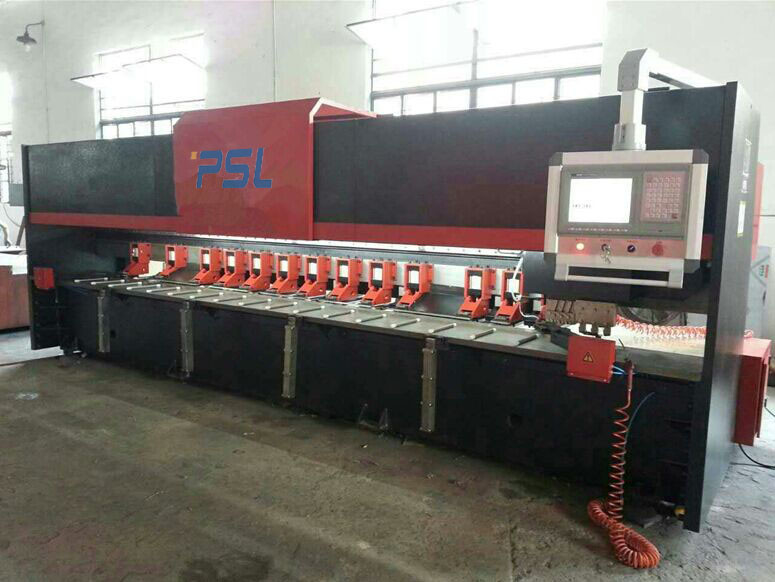

Vertikale pneumatische V-geschnittene fugende Maschine CNC für rostfreie Blätter
Produkt-Beschreibung,
Vertikale Art 1250X3200 pneumatische V-geschnittene fugende Maschine CNC
1, unser Maschinengebrauchs-Strukturentwurf, Gesamtstarrheit, kleine Deformation.
2, dieser Maschinenstrahl wird geregelt, Fütterungssystem, Worktableausgewogenheit ist innerhalb ±0.03mm hat.
3, Blattgestellbewegungsrecht und verlassen durch synchronen Gurt, V-Ausschnittprozeß ist sehr stabil, und die Schnittoberfläche ist glatt.
Die Leistungsmerkmale,
Die fugende Maschine CNC V (Edelstahlc$v-schlitzmaschine) ist für Aufzüge passend und bringt die Materialien, Edelstahl an, die verarbeiten, Haushaltsgeräte, Stützendie, Anzeigen und andere Industrien, die Hochpräzisionsverarbeitung von Platten erfordern.
Es ist entsprechend dem speziellen Bedarf der mittleren und Spitzendekorationsindustrie, der Aufzugsherstellung und anderer Industrien entworfen und hergestellt.
Es kann V-förmige Nuten auf Edelstahlblechen, Eisenplatten, dicken Kupferblechen und anderen Materialien durchführen. Neue Blechtafel Groovers wie spezielle Zusätze können Arbeit wie Reiben, Polieren und Drahtziehen auf dünnen Blechtafeln und Profilen auch durchführen.
Ausführliche Bilder,
Die Ausrüstung verwendete vorwärts und rückwärts wird Formteilprozeß mit drei Messern, mit dem Ergebnis der Verarbeitung des Eisens groß verringert. Die Ausrüstung nimmt pneumatisches Kontrollsystem, die automatische Klemmplatte an und drückt und Druck schnell freigebend, stabil und zuverlässig, macht Arbeit, die Produkte, die verarbeitet werden, ohne Kennzeichen, Einrückung, automatisches Kühlverfahren des Sprays festzuklemmen für das Abkühlen, schnelles Abkühlen des Werkzeugs, ausdehnen die Nutzungsdauer des Schneiders.
2. Vordere Arbeit-Tabelle,
Ausrüstung Worktable mit hochfestem des Materials 6CrW2Si als der Basis, der Arbeitstabelle des Werkstücks, ist nicht einfach zu tragen. Und die Tabellenplatte und -Körperteile durch das Bewegen justierbar, die Spitze, um jedes Stückchen der Abstandsgenauigkeitsgarantie zu verlegen + 0.02mm oder so. Pneumatische Steuerung wird in der festklemmenden und drückenden Ausrüstung angenommen.
3. Zurück-Fütterung,
Evakuierungsausrüstung unter Verwendung der materiellen Struktur, die Geräte herstellend sind nicht in der Fütterung und in der Entladung des Bergschadens des Blattes. Servomotorsteuerungswerkzeug und Fütterungsgerät, planierend und bringen Präzision, Servobewegungsfütterungsin position, hohe Präzision und zuverlässig.
Technische hauptsächlichparameter,
| Stärkestrecke, damit Platte verarbeitet werden kann |
0.6mm-4mm (Edelstahl) |
| Stärkestrecke, damit Platte verarbeitet werden kann |
0.6mm-4mm (Kohlenstoffstahl) |
| Max. verarbeitete Tiefe jedes Mal |
0.6mm |
| Maximum verarbeitete Tiefe |
3mm |
| Länge, damit Platte verarbeitet werden kann |
3100mm/4000mm |
| Breitengeschwindigkeit |
1250mm/1550mm |
| V-Art Abflussrinnenrandmindestabstand |
8mm |
| Vorwärtsschnittgeschwindigkeit |
0-60m/min |
| Zurückgehende Geschwindigkeit der Achse x |
0-60m/min |
| Satz der y-Achsenkleinsten einheit |
0,01 Millimeter |
| Minimale Positionierungsgenauigkeit y-Achse |
±0.05mm |
| Satz der z-Achsenkleinsten einheit |
0,01 Millimeter |
| Positionierung von Genauigkeit |
±0.05mm |
| X-Achseninverter/Servomotor |
5.5KW |
| Z-Achsenservomotor |
1KW |
| Y-Achsenservomotor |
1KW |
| 1500*3000 |
5300mm*2550mm*1560mm |
| Messer |
3+2 Sätze |
| 1500*4000 |
5800mm*3100mm*1860mm |
| Pneumatischer Druck |
6Map-8Map |
| Gewicht |
9.0T/10.5T |
| Netzspannung |
380V/50HZ/3Phase |
Hauptteilanweisung,
| Cnc-System |
Taiwan HUST oder ESAYCAT 19" Touch Screen HD LCD |
| Servoeinheiten (X, Y, Z) |
EASYCAT Taiwan YASKAWA Japan |
| Kühlsystem |
Abkühlende Pumpe des Wassernebels |
| Messer |
China (Südkorea-Legierungsmesserkopf) |
| Kugelumlaufspindel |
TBI oder ABBA Taiwan |
| Lineares Führen |
HIWIN Taiwan |
| Gang u. Gestell |
YYC Taiwan |
| Hydrauliksystem |
Marke von Taiwan |
| Drahtseile |
Deutschland IGUS |
| Niederspannungselektrogeräte |
Schneider |
| Begrenzungsschalter |
Marke von Japan oder von Deutschland
|
