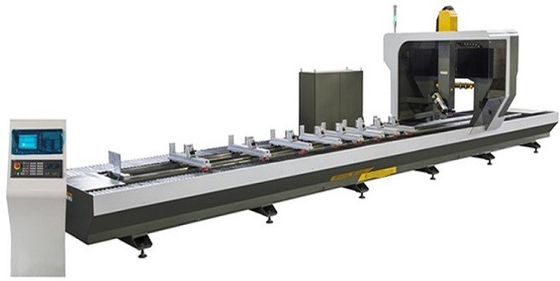

4 Achse CNC-Aluminiumschneidemaschine-Profil PVC Cnc-Bohrung und klopfende Maschine

Aluminiumlegierungsprofile PVC CNC-Ausschnittbohrung der Mitte CNC 4-axis maschineller Bearbeitung der Präge- und klopfende Maschine





Ausführliche Produkt-Beschreibung:



Es ist für das Mahlen, die Bohrung, den Schnitt und anderen Prozesse des Aluminiumlegierungsprofils, des PVCs, der hellen Legierung und anderer Materialien passend.



Ein Zeitfestklemmen kann die Verarbeitung jeder möglicher Winkeloberfläche von - ︒ 110 | + ︒ 110 abschließen mit hoher Arbeits-Leistungsfähigkeit.



Ausgerüstet mit Siemens 828d CNC-System, hat es schnelle Operation, ausgezeichnete Leistung und starke Funktion.



Ausgerüstet mit italienischer motorisierter Hochgeschwindigkeitsspindel HSD und Siemens-Servo-Antrieb.



Bewegliche Zeitschrift mit den Positionen mit 6/8 Werkzeugen. Die Befestigung kann sich die Arbeitsposition automatisch identifizieren und an sich bewegen und festklemmen.



HIWIN-Kugelumlaufspindel, lineare Führungsschiene, importiertes Gestell und Luft-technische pneumamtic Teile Taiwans werden angenommen.



Die Ausrüstung wird mit Schutzgerät, Sicherheitsanzeichen und Störungswarnungsfunktionen ausgerüstet.





Die technischen hauptsächlichparameter:





Art der Maschine	KT-S860-4
Bearbeitungsmaß:  X-Achsenreise	8500mm
Y-Achsenreise (3-axes)                                      Y-Achsenreise (4-axes)	650mm 600mm
Z-Achsenreise	500mm
Ein-Achsenwinkelstrecke	︒ - ︒ 110 - +110 ︒
Arbeitsbereich: X Achse der Achse der Achse/Y/Z	8500/6500/500 Millimeter
Präzision:     Positionierung	±0.05 Millimeter
Wiederholbarkeitsc$x-achse                                           Y-Achse                                           Z-Achse                                           Ein-Achse	±0.02 Millimeter ±0.015 Millimeter ±0.01 Millimeter ±0.01 Millimeter
Bohrung und Prägevertikalität	0.1/100 Millimeter
Cylindricity	0,1 Millimeter
Die Oberflächenrauigkeit der bohrenden und Prägeoberfläche	Ra1.6 um
Die Vorschubzahl: X Achse der Achse der Achse/Y/Z	70/40/40 m/min
Ein-Achse	102 r/min
Werkzeugänderungszeit	8s
Spindel: Energie/Geschwindigkeit (Italien HSD Spindler)	7.5kw/24000 U/min
Der Servomotor (Yaskawa): Achse/Ein-Achse der Achse der X-Achse/Y/Z	3.3/2.3/3.3/0.85/ Kilowatt
Die Bohrung und Prägeder klemmendurchmesser	Φ16/Sägeblatt Φ120~Φ215 Millimeter
Spannung/Gesamtleistung	KILOWATT 380V 50 HZ/20
Gesamtausmasse:	11300×2500×3200 Millimeter
Schaltkasten-Maße:	600×1400×1800 Millimeter
Die notwendige Energiequelle:	20 KVA
Luftdruck	6~8 kg/cm2











































































































Grundlegende Aufbereitungskapazität KT-S860:



Mahlen u. Kerben	Grenzen Sie die maschinelle Bearbeitung an	Bohrende maschinelle Bearbeitung	Planfräsen	Ausschnitt
Prägemesser Ø8	Prägemesser Ø8	Kopf der Bohrung Ø12	Millling Blatt Ø60	Ø160 Sägeblatt
Geschwindigkeit 18000r/m	Geschwindigkeit 15000r/m	Geschwindigkeit 3000r/m	Geschwindigkeit 10000r/m	Geschwindigkeit 4000r/m
Schnitttiefe 4 Millimeter	Schnitthöhe 8mm	Bohrprozessanforderung	Prägetiefe 3 Millimeter	Schneidvorganganforderung
Vorschubgeschwindigkeit 3m/min	Vorschubgeschwindigkeit 3m/min	0.8m/min	3m/min	1m/min





Anlagenkonfiguration:

1 Spindelmotor: 7.5KW (ATC) HSD Italien importierte motorisierte Hochgeschwindigkeitsspindel;

2 aller Stahlkonstruktionsrahmen: Druckbehandlung, Präzisionsbearbeitung;

Führungsschiene 3: X, Y, z-Achse sind importierte lineare Führungsschiene (Präzisionsführungsschiene Taiwans HIWIN);

4 X, y-Achsengetriebe: der Gebrauch von importiertem Zahnstange-Antrieb der hohen Präzision;

5 Z Wellengetriebe: importierter Kugelumlaufspindel-Antrieb der hohen Präzision (Taiwan HIWIN);

6 eine Drehenwelle der Achse;

Position mit 6 Werkzeugen: bewegliche Drehwerkzeugbibliothek mit 6 Stationen;  Italien importierte Griff ISO30; .

7 ausgerüstet mit automatischem Werkzeugeinstellungsgerät, damit langer Detektor Werkzeuglänge ermittelt;

Tabelle der Funktion 8: 8 Sätze der automatischen Positionierungsbefestigung, mit t-Art Spannvorrichtung des Schlitzes;

9 Ansteuersystem: Annahme von schwanzlosen Servofahrwerken Siemnes;

Abschleppseil 10: Deutsche Technologie;

Abkühlengerät des Sprays 11;

Einstellungsinstrument mit 12 Werkzeugen: ermitteln Sie automatisch die Werkzeuglänge;

13 Steuerung Siemens 828D Betriebssystem

14 3D tragbarer Satz des Prüfers 1;

Schaltkasten 15: die elektrischen hauptsächlichkomponenten, industrielle Steuerung, Kontrollsystem werden alles importiert;

16 Betriebssystem: Siemens-Kontrollsystem;

System CNC-17, Software-System Siemens
