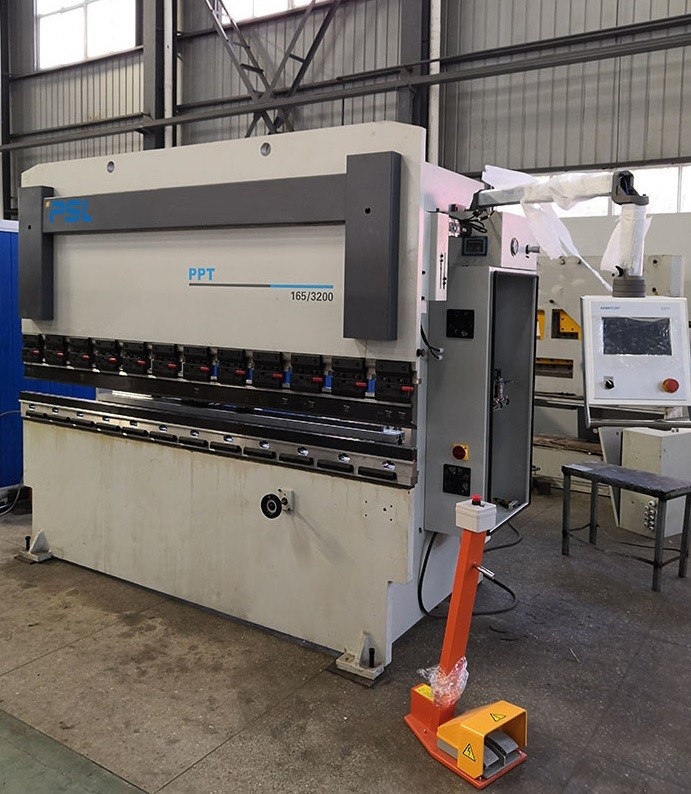

Stangen-Presse-Bremsehydraulische Servo-CNC der Drehungs-165t verbiegende Maschine 10ft

PPT (K) hydraulische verbiegende Maschine CNC des Drehungs-Stangenservo (CNC) Bremse hydraulischer Presse





  Haupteigenschaften dieser Maschine:



Einfacher und schöner Auftritt;



Einfaches Betriebstechnik-, einfache und zuverlässigeanpassung;

Verwenden Sie einfache, effektive und genaue mechanische Zwangssynchronisierungs-Systemsteuerung;

Das RAM wird parallel bewegt, indem man die Drehungswelle verdreht, um Prozesssynchronisierung zu erzielen;

Durch den mechanischen Anschlag, zum des Grads der Beendigung zu erzielen;

Wird numerisch gesteuert.



















Hauptfunktionen der Pressebremse:



1. 1.   Diese Pressebremse ist angenommene computergesützte Konstruktion von LVD-Technologie. Der Rahmen, das RAM und andere wichtige Teile werden durch ANSYS-Finit-Element-Methoden-Software analysiert, um die Stärke und die strukturelle Vernunft des Rahmens sicherzustellen.





1,2.   Der Rahmen nimmt integrale schweißende Struktur an, und die Starrheit der Werkzeugmaschine ist gut.



1,3.   Q235-B Materialien werden für Wände, vertikale Platten des Worktable und Schlitten benutzt.



1,4.   Wenn große Teile der geschweißte Kolben sind, wird versenktes Elektroschweißen für automatisches Kolbenschweißen angenommen. Beim Schweißen, drehen Sie Schweißen auf beiden Seiten um, um Deformation, zu schweißen zu verringern. Die Schweißung ist von der Unterschneidung, vom Luftloch, vom Sprung und von anderen schweißenden Defekten frei. Führungsfehlerentdeckung nachdem dem Schweißen.



1,5.   Wird Vergütungsalternder Behandlungsprozeß der hohen Temperatur angenommen, damit große Teile schweißenden Druck beseitigen und die Genauigkeit und die Stabilität von verarbeiteten Teilen sicherstellen.



1,6.  Die maschinelle Bearbeitung des Rahmens nimmt die einmalige festklemmende Bearbeitungsart des großen Bodenbohrens und der Fräsmaschine- und beweglichender bockmaschinellen bearbeitung Mitte an, um die Genauigkeit der maschinellen Bearbeitung von Teilen sicherzustellen.





2. Zylinder:

2. 1.  Der Zylinderblock wird integral mit Stahl 45# geschmiedet und genügende Starrheit und Stärke hat. Nach dem Schmieden und der Formung durch zerstörungsfreie Prüfung, garantieren Sie, dass das Material keine Defekte wie lose Struktur hat, und durch Vergütungsprozeß, um internen Druck zu beseitigen und die Stabilität des Materials sicherzustellen.

2. 2.  Die Kolbenstange und der Zylinderkopf werden von 45# schmiedeten Stahl und normalisieren, um sicherzustellen umfassende, mechanische Eigenschaften zu verbessern hergestellt.



3.    Drehungs-Stange zwang mechanische Synchronisierung, Grenzstopperbalance mit Y-Achse der hohen Präzision.



4. integrierte Adopt hydraulisches Kontrollsystem, zuverlässiger und einfach für Wartung.

die bestimmten Installationswahlen dürfen besonders die mäßigen Geräuschpegel erhalten, die auf Maschinen der durchschnittlichen Kapazität beide sind. Überbelasten Sie Sammelschutz wird ausgestattet zum Hydrauliksystem, das kein Durchsickern zusichern kann, und der Ölstand kann direkt gelesen werden oder gesehen werden.





5.    Das hintere Messgerät wird durch Stahlkonstruktion geschweißt und hohe Starrheit hat. Es wird vom Servomotor, von der Kugelumlaufspindel und vom linearen Führer gefahren, um Operation der hohen Präzision sicherzustellen. Die Zurückmessgerätfinger hat hohen Parallelismus und schnelle Anpassung auf linearem guider.


6.    Tabellenablenkungsausgleich,

Der integrale justierbare konvexe Worktable kann genaue Länge des Ablenkungsausgleiches im allgemeinen erhalten.





7.    Spezielles Spitzenwerkzeug wird mit dem schnellen Festklemmen entworfen für das Verbiegen von dünnen Edelstahlplatten gepasst.

V-Würfel 4-way mit verschiedenen Öffnungen





8.    Fußpedal mit Notaus.



9.    Vordere RAM-Abdeckung mit Lampe für das Beleuchten.



10.   Cnc-Prüfer für Bremse der hydraulischen Presse: Delem DA41T, Estun E300T, EASYCAT TP10s

Dieses kann Prüfer zwei Servoachse-cc$x u. Y und crwoning Tabelle nur steuern.

Multi-Arbeit-Schrittprogrammierungsfunktion ist in der Lage, eine Selbsttätigkeit und eine contnuous Positionierung oder Mehrstufenverfahren sowie eine automatische Präzisionsanpassung für Stellungen des hinteren Stoppers und des gleitenen Blockes zu erzielen;











Optionale Funktionen oder Teile,



1.   Vordere Anhängerbewegungen glatt auf linearem guider entlang Worktable herein zur Rechten oder leftward, können auch auf und ab justiert werden.



2. CNC-Prüfer SNC53, zum von mehr axises mit Servomotoren (X, Y1, Y2, R, Z1, Z2) zu steuern



3. motorisierte den mechanischen krönenden Tabellen) Ablenkungsausgleich), der durch CNC-Prüfer justiert wurde.



4. Zurück-Messgerätstrahl mit dem doppelten linearen guider, zum von Fingern leicht zu bewegen.



5. manuelle Zurückmessgerätfinger Auf-/Ab (R-Achse).



5. Hauptbewegungsaktualisierungen zum Servomotor.



6. sicherer Laser-Schutz.



7. kann Tiefenkehle oben zu 500mm oder zu mehr.



8. Automatisches hydraulisches Festklemmen des Spitzenwerkzeugs























   Hauptkomponenten:



Optionales Modell	Hersteller	Anmerkungen
Cnc-System	E300T TP-10S SNC53 DA41T	ESTUN EASYCAT   DELEM	(Optional) (Optional)
Hydrauliksystem	Hauptmagnetventile	Rexroth ZUERST
Dichtungen	Zylinder	MERKEL NOK
Hinteres Messgerät	Servomotor   Kugelumlaufspindel + lineares guider	EASTCAT Taiwan
Ölpumpe	Innere Getriebeölpumpe	Allead Sonnig
Netzspannung	Wechselstrommotor Servomotor	Wanbang VEICHI	(Optional)
Arbeitstabelle	Manuelle krönende Tabelle Motorisierte mechanische krönende Tabelle	PSL PSL	Optional
Sicherheit	Seiten-Stahlzäune der Front zwei Hinterer sicherer Sensor-Schutz	PSL	(Optional)
Vorderer Tragarm	Örtlich festgelegter einfacher Tragarm Tragarme angebracht am linearen Führer	PSL	(Optional)
Spannung	380V/50HZ	PSL	Besonders angefertigt
Elektrische Komponente	Schneider-Relais, Kontaktgeber	Schneider
Fußschalter	Koreanischer vertikaler Schalter Kaikun	Koreanisches Kaikun
Kehle-deptj	400mm 400-600mm (optional)	PSL





PPT (K) Reihenhauptparameter.





NameModel	40/12.5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
Nenndruck kN	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
Faltbare Brettbreite Millimeter	1250	2000	2500	2000	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
Druckspaltenteilung Millimeter	890	1640	2050	1640	2050	2550	3150	2050	2550	3150	2550	3150	2550	2150
Schieberanschlag Millimeter	100	100	100	100	100	100	100	130	130	130	130	130	150	150
Schieberanpassungsabstand Millimeter	80	80	80	80	80	80	80	110	110	110	110	110	120	120
Abstand zwischen Schieber und Tabelle Millimeter	300	300	300	300	300	300	300	310	310	310	310	310	350	350
Bügeltiefe Millimeter	200	200	200	200	200	200	200	200	200	200	200	200	250	250
Worktablebreite Millimeter	140	140	140	140	140	140	140	180	180	180	180	180	180	180
Fahrgeschwindigkeit mm/s	100	100	100	78	100	100	100	100	100	100	100	100	100	100
Arbeitsgeschwindigkeit mm/s	10	10	10	7	7	7	7	8	8	8	8	8	8	8
Rücklaufgeschwindigkeit mm/s	90	90	90	80	88	88	88	60	60	60	60	60	68	68
Leistungsstärkekilowatt	3	3	3	3	4	4	4	5,5	5,5	5,5	7,5	7,5	11	11
Nettogewicht der Werkzeugmaschine Kilogramm	2000	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
Hinterer Block, der Millimeter sperrt	400	400	400	400	600	600	600	600	600	600	600	600	600	600
Kraftstofftankvolumen L	63	63	109,5	63	109,5	130,8	130,8	130,8	130,8	130,8	130,8	130,8	164,7	164,7
Gesamtgrößenlänge Millimeter	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
Maße Millimeter	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
Auftrittgröße hoher Millimeter	2149	1980	1980	2030	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
