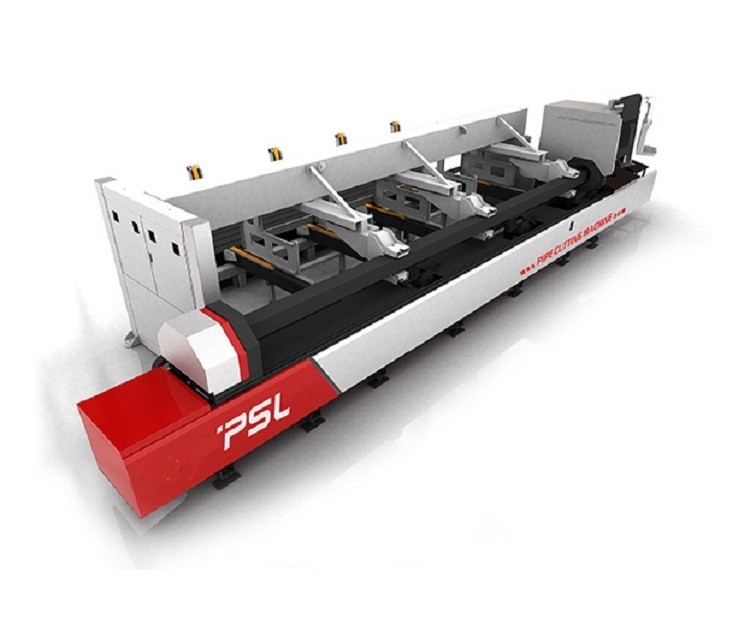

Rohr-Profil Cnc-Laser-Schneidemaschine 2000w 3000w für hölzernes Metall

Profilmetallrohr/-rohr CNC-Faser-Laser-Schneidemaschine mit automatischem ladendem Manipulator





Beschreibung von Rohr-Laser-Schneidemaschine,



Rohr-Laser-Schneidemaschine integriert optische, mechanische und elektrische Technologie in eine Maschine, die Lasertechnologie, Rechnersteuerungstechnologie und leistungsstarkes CNC-Laser-Stromnetz annimmt.



Diese Rohr-Laser-Schneidemaschine ist zur Verarbeitung aller Arten Rohr-/Rohrmetall mit hoher Geschwindigkeit und Leistungsfähigkeit fähig. Die maximale Größe von Rohren, die schneiden können, ist runde Rohre Ф220mm, quadratische Rohre 160mmx160mm, mit der Stärke 12-14mm, Länge 6000mm -9000mm. Die Produkte haben glatten Rand mit Oberflächenende der hohen Qualität, kleiner Kerfbreite und wenig Wärmetönung. Die Maschine ist für den Schnitt von Metallrohren besonders passend.





Teil Funktionen und Eigenschaften,

• Hoher Starrheitsmaschinenkörper, das Leben der langen Maschine.

• Pneumatische Drehtotalklammer, ein Schlüsselzentrieren, hohe Klammerngeschwindigkeit.

• Veränderbares Durchmesserfördersystem, kann verwirklichen, Laden zu unterstützen und Unterstützung, kann den Schnitt von Genauigkeit erhöhen.

• Realzeitoffsetausgleich, bequeme Bohrrohrklemme, hohe Genauigkeit des Rohrdurchschlagsausschnitts.

• Ecknutzungskontrolle-Software, Eckausschnitt der hohen Qualität.

• Optionale Software des Nestes 3D, kann Winkeleisen- und -kanaleisen und andere Rohre schneiden.

• Optionale Schweißungsperlen-Prüfungsfunktion, schweißen, jeden möglichen Winkel zu strahlen zu schneiden zu vermeiden.





Zusammensetzung von Rohr-Laser-Schneider,



1) Lasersender: FaserLasersender IPG/Raycus 3000W



2) Raytools/WSX/Precitec Faser-optischer Laser-Ausschnittkopf (Selbstfokuslaser-Kopf)

Der Laser-Ausschnittkopf nimmt die deutsche Technologie an, ausgerüstet mit QBH-Faser-Ertragverbindungsstück, spezieller optischer Linse, dem genauen Siegelfokus, der Methode justieren, und schnellem Kapazitätswandler mit minimalem Schnittabstand 0.2mm, der Schnittgeschwindigkeit erhöhen und Gasverbrauch verringern könnte.





3) Werkzeugmaschine

Die Maschine nimmt Bockstruktur, Strahl an und Bett sind in einem einzelnen Prozess mit hoher Präzision, gute Starrheit, reibungsloses Funktionieren.



Maschinenbasis: Die Basis benutzt das hohe Qualität geschweißte Rohr und die Rahmenkonstruktion, durch Berufsschweißen, alternde Sekundärbehandlung, Fräsmaschine des großen genauen Bocks, Präzisionsbearbeitung, diese Entwürfe und Verarbeitungsmethoden, den ausgezeichneten Schockwiderstand sicherzustellen, hohe Starrheit und Stabilität der Maschine.



Deslagging-System: Der Stanzenkollektor wird am untereren Teil des Betts vereinbart, das Abfall entfernen und kleine Teile während des Ausschnitts sammeln kann.



Entstaubungssystem: Die Arbeitsbühne verwendet den Staubabsaugungsentwurf, um den Staub und den Abgas zu entfernen.



4) Kraftübertragungssystem

Der Laser-Schnittmeister nimmt doppelte treibende Struktur des Bocks an und hohes Dämpfungswerkzeugmaschinenbett, importierte Wechselstrom-Servosystem und Fahrersystem, importiertes Gang- und Gestellgetriebe, lineare Führerbahn für das Führen, zum der hohen Geschwindigkeit, der hohen Präzision und der hohen Zuverlässigkeit der Maschine sicherzustellen.



5) Kontrollsystem

Faserlaser-Ausschnittsystem umfasst Laser-Schneidvorgang, normale Planfunktion auf Lager und Laser-Nachbearbeitung. Es hat hauptsächlich Zeichnungsprozeß, die einstellenden Parameter, verbraucherbestimmter Schneidvorgang redigiert, Plan, Wegplanung, Simulation und Nutzungskontrolle auf Lager. Die Zerspanungsleistung konnte mit der Schnittgeschwindigkeit justiert werden. Die Einzelperson, herein zu ziehen und Geschwindigkeit auszuziehen könnte eingestellt werden. Sie hat auch Materialprozeßbibliothek, die alle Prozessparameter für das gleiche Material speichern könnte.



6) automatisches pneumatisches Klammernsystem

■Drahtloser Handschaltkasten, klemmen fest, ein Schlüsselloses und Klammer zu kratzen.

■Zwei Bankrollen, gut-verteilte Klammernkraft, mit höherer Genauigkeit wenn kleines Rohr des Schnittes.

■Pneumatische Klammern-, große und stabilehaltene Kraft, Rohr löst nicht und gleitet.

■220mm pneumatische totalklammer, pneumatische totalklammer, braucht nicht, die Greifer zu ändern, einfach zu benützen.

■Doppelte Klammer des automatischen Zentrierens, Klammer der schnellen Geschwindigkeit für Rechteck und Ovalrohre. Das anormale Formrohr benötigt spezielle Klammerngreifer.



7) rotes helles Skalensystem

Das rote koaxiallicht wird als der Indikator benutzt, um ihn einfach zu machen, optisches System zu justieren und genauer, um Arbeitspunkt vorauszusetzen.



8) Kühlsystem

Das Wasserkühlungssystem wird ausgerüstet und die Temperatur könnte angezeigt werden. Das Wasserkühlungssystem würde anfangen, automatisch zu arbeiten, wenn die Temperatur höher als der Standardwert und automatisch zu arbeiten, aufzuhören ist, wenn die Temperatur unterhalb des Standardwertes ist.



9) Abluftventilator

Das zentrifugale Gebläse entfernen den Staub, um einen guten Arbeitsbereich zu erhalten und den Schaden auf Personalsicherheit und -ausrüstung zu verringern.



10) Drehklammer

Drehklammer kann Maximalwertspeicherungsrundenrohr Ф20mm-Ф220mm, quadratische Rohre 20mmx20mm- 160mmx160mm, mit Stärke 12mm, Länge 6000mm. Materielles Unterstützungsgerät kann stabil für eine lange Zeit gehalten werden, um zu arbeiten.







Haupttechnologieparameter,



Maschinen-Name		Cnc-Faserlaser-Rohrschneidemaschine
Modell		CF6000220AL-3000W
Energie von Laser		2000w
Lasersender		MAX/RAYCUS/IPG
Laser-Wellenlänge		1070nm
Maxim Cutting-RohrWandstärke	Kohlenstoffstahl (O2)	12mm-14mm
	Edelstahl (N2)	6mm-8mm
	Aluminiumblatt	5mm-6mm
	Messingblatt	3mm

Minimales überschüssiges Material	150mm
Rohr, das Modus festklemmt	automatisch
Einzugsart des Rohres	automatisch
Treuhandsverwaltungsmodus	automatisch
Passendes Rohrmaterial	Rundes Rohr Vierkantrohr Rechteckrohr
Schnitt der Strecke des runden Rohres	D20mm - D220mm
Schnitt der Strecke des quadratischen Rohres	20x20mm - 160x160mm
Maximenschnittgeschwindigkeit	100m/min (entsprechend Materialien)
Maximumbeschleunigung	1.0G
gestützte grafische Formate	CAD, CorelDraw-Software, DXF/DWG/PLT
Reisen der Achse x	0-6000mm
Y-Achsenreisen	0-450mm

Z-Achsenreisen	200mm
Genauigkeit von setzen um	±0.03mm/m
Genauigkeit der Achse der Position X/Y	±0.05mm/m
Energie der Maschine	350V-420V/50Hz
Gewicht der Maschine	5500kg
Maße	9800x1400x2400mm
