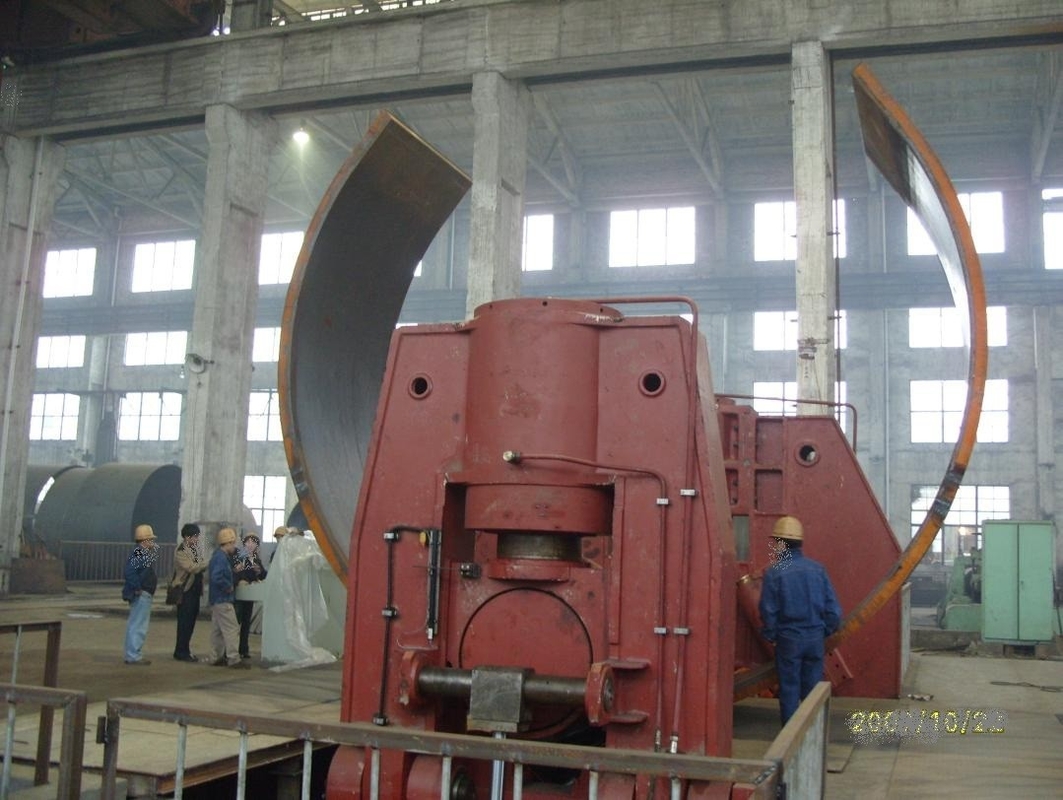

Blech 120mm * 3200mm großes horizontales senkendes hydraulisches Platte Walzwerk CNC-3-Rollers
Beschreibung dieses Platten-Walzwerks,
variable verbiegende Maschine des hydraulischen Mitteabstandes 120x3200mm Dreirolle ist eine verbiegende Maschine der hydraulischen 3 Rollenplatte, die große und mittelgroße starke Platten der Vorbiegung und Rollenprodukte von verschiedenen Formen kann.
Dieses Modell ist zu dem traditionellen Modell, weil jede seiner unteren Rollen unabhängig horizontal sich bewegen kann, kann jede erforderliche Neigung produzieren unterschiedlich, und seine Motor-angebrachte obere Rolle kann vertikal sich bewegen. Wegen der verschiedenen Geometrie, die durch diese Rollen produziert werden, kann die verbiegende Maschine der 3 Rollenplatte mit den rautenförmigen oder asymetrischen Maschinen wie erforderlich benutzt werden. Die Möglichkeit der Erhöhung des Abstandes zwischen den unteren Rollen bestimmt: Nur eine Metallherstellungsausrüstung kann mit der Funktion von mehrfachen Maschinen gleichwertig sein, die den Bereich der Umwandlung erweitert.
Technische Parameter,
| Maximale Breite des Rollenbrettes |
W11SNC-120x3200 |
| Die Länge von Arbeitsrollen |
3200mm |
| Maximale Stärke der Platte |
120mm (Grenze auf Stahlplatte 245Mpa erbringend) |
| Max. Thickness des vor-Verbiegens |
11mm (Grenze auf Stahlplatte 245Mpa erbringend) |
| Oberer Rollendurchmesser |
Φ960mm |
| unterer Rollendurchmesser |
Φ600mm |
| Abstand zwischen zwei unteren Rollen |
1100mm |
| Kraftdruck von Uppoer-Rolle |
1800tons |
| Druck des Hydrauliksystems |
25MPa |
| Fahrgeschwindigkeit |
3.6m/min |
| Hauptmotor |
160KW |
| Hydraulikmotor |
75KW |
| Beweglicher Motor |
18.5KW |
| Maße |
8880*4360*4950mm |
| Gewicht |
145000kg |
| PLC |
Siemens |
| Hydrauliksystem |
Yuken, Rexroth |
| Elektrische Elemente |
Siemens, deutsch; Schneider Frankreich
|
Stahlplatten-Walzwerk kennzeichnet,
- Ausgezeichnete Leistung und einfache Operation. Mit der vor-verbiegenden Funktion des Plattenendes, kann die Metallplatte auf einmal geladen werden, und das Plattenende, das vom Werkstück vor-verbiegt und Rollensich bildet, kann abgeschlossen werden, ohne den Kopf zu drehen.
- Cnc-Steuerung, die obere anhebende und senkende Rolle nimmt Verschiebungs-Sensor-Entdeckung, LED-Anzeige kann die Arbeitsverschiebung der oberen Rolle direkt beobachten an.
- Die untere Arbeitswalze wird gefahren, um sich zu bewegen durch den hydraulischen Kolben des horizontalen Ölzylinders.
- Überlastschutz •- Drei Sätze des Digitalergebniss, zeigen sichtlich die Position der Arbeitswalze an.
- Hydraulischer umgekehrter Spindelkasten für die einfache Entleerung des rollenden Zylinders.
- Unabhängige mobile Konsole, einfach zu benützen.
- Geschweißter Stahlrahmen und Gesamtentspannung.
- Alle die verhärtet Arbeitswalzen werden vom hochwertigen Stahl geschmiedet und sind wärmebehandelt und Induktion.
- Das Kegelrollengerät des Plattenwalzwerks.
- Hydraulisches Gleichgewichtsorgan •- Zwei-Geschwindigkeitsfunktionssystem.
- Stellte in Übereinstimmung mit EC-Sicherheitsnormen her und hat CER-Bescheinigung.
- Alle elektrischen und hydraulischen Komponenten sind von weithin bekannten Marken.
Spezifikationen von W11SNC-Reihen,
|
Art
|
Obere Rolle und Druck Tonnen addieren
|
größte Platte starker Millimeter
|
Plattenlänge Millimeter
|
Durchmesser Millimeter der Rolle
|
Machen Sie den Durchmesser Millimeter vom Werkstück
|
Mitte-zu-Mitteabstand von unteren Rollen Millimeter
|
Motor
Kilowatt
|
|
|
Ende
|
Zentral
|
Antrieb
|
Der Öldruck
|
|
W11S-45*3000
|
540
|
40
|
45
|
3000
|
590
|
340
|
610
|
55
|
22
|
|
W11S-40*4000
|
540
|
35
|
40
|
4000
|
630
|
340
|
610
|
55
|
22
|
|
W11S-36*5000
|
540
|
30
|
36
|
5000
|
670
|
340
|
610
|
55
|
22
|
|
W11S-32*6000
|
540
|
28
|
32
|
6000
|
700
|
340
|
610
|
55
|
22
|
|
W11S-55*3000
|
610
|
45
|
55
|
3000
|
620
|
360
|
650
|
75
|
30
|
|
W11S-45*4000
|
610
|
40
|
45
|
4000
|
660
|
360
|
650
|
75
|
30
|
|
W11S-40*5000
|
610
|
32
|
40
|
5000
|
700
|
360
|
650
|
75
|
30
|
|
W11S-36*6000
|
610
|
30
|
36
|
6000
|
730
|
360
|
650
|
75
|
30
|
|
W11S-60*3000
|
690
|
50
|
60
|
3000
|
650
|
380
|
700
|
75
|
30
|
|
W11S-50*4000
|
690
|
45
|
50
|
4000
|
700
|
380
|
700
|
75
|
30
|
|
W11S-45*5000
|
690
|
38
|
45
|
5000
|
740
|
380
|
700
|
75
|
30
|
|
W11S-40*6000
|
690
|
35
|
40
|
6000
|
760
|
380
|
700
|
75
|
30
|
|
W11S-70*3000
|
850
|
60
|
70
|
3000
|
710
|
420
|
780
|
75
|
37
|
|
W11S-55*4000
|
850
|
50
|
55
|
4000
|
750
|
420
|
780
|
90
|
37
|
|
W11S-50*5000
|
850
|
42
|
50
|
5000
|
790
|
420
|
780
|
90
|
37
|
|
W11S-45*6000
|
850
|
38
|
45
|
6000
|
820
|
420
|
780
|
90
|
37
|
|
W11S-75*3000
|
930
|
65
|
75
|
3000
|
740
|
440
|
820
|
90
|
37
|
|
W11S-60*4000
|
930
|
55
|
60
|
4000
|
780
|
440
|
820
|
90
|
37
|
|
W11S-55*5000
|
930
|
45
|
55
|
5000
|
820
|
440
|
820
|
90
|
37
|
|
W11S-50*6000
|
930
|
42
|
50
|
6000
|
850
|
440
|
820
|
90
|
37
|
|
W11S-80*3000
|
1050
|
70
|
80
|
3000
|
770
|
460
|
880
|
90
|
37
|
|
W11S-65*4000
|
1050
|
60
|
65
|
4000
|
810
|
460
|
880
|
90
|
37
|
|
W11S-60*5000
|
1050
|
50
|
60
|
5000
|
850
|
460
|
880
|
90
|
37
|
|
W11S-55*6000
|
1050
|
45
|
55
|
6000
|
890
|
460
|
880
|
90
|
37
|
|
W11S-85*3000
|
1150
|
75
|
85
|
3000
|
800
|
480
|
920
|
110
|
45
|
|
W11S-70*4000
|
1150
|
65
|
70
|
4000
|
840
|
480
|
920
|
110
|
45
|
|
W11S-65*5000
|
1150
|
55
|
65
|
5000
|
890
|
480
|
920
|
110
|
45
|
|
W11S-60*6000
|
1150
|
50
|
60
|
6000
|
930
|
480
|
920
|
110
|
45
|
|
W11S-100*3000
|
1350
|
90
|
100
|
3000
|
860
|
480
|
920
|
110
|
45
|
|
W11S-80*4000
|
1350
|
75
|
80
|
4000
|
900
|
520
|
1000
|
110
|
45
|
|
W11S-70*5000
|
1350
|
65
|
70
|
5000
|
940
|
520
|
1000
|
110
|
45
|
|
W11S-65*6000
|
1350
|
60
|
65
|
6000
|
980
|
520
|
1000
|
110
|
45
|
|
W11S-115*3000
|
1600
|
100
|
115
|
3000
|
900
|
560
|
1080
|
132
|
55
|
|
W11S-100*4000
|
1600
|
85
|
100
|
4000
|
940
|
560
|
1080
|
132
|
55
|
|
W11S-125*3000
|
1800
|
110
|
125
|
3000
|
960
|
600
|
1120
|
160
|
75
|
|
W11S-110*4000
|
1800
|
95
|
110
|
4000
|
990
|
600
|
1120
|
160
|
75
|
|
