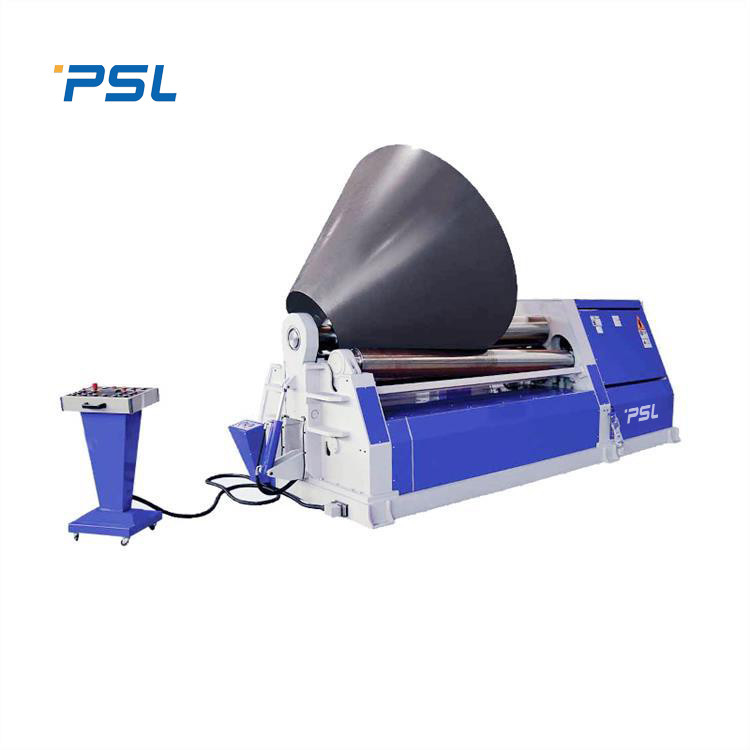

Rollenplattenkegelwalzwerk Edelstahl-Metallverbiegende Maschinerie CNC 4
Haupteigenschaft:
Verbiegende Maschine der CNC-vierrollenplatte hat die Funktion des vor-Verbiegens des Endes des Blattes. Die Maschine hat vier Arbeitswalzen. Die Arbeitswalzen sind eine der wichtigsten Komponenten der verbiegenden Maschine der Platte mit 4 Rollen.
Das Rollenmaterial: macht der legierte Stahl 42CrMo, Behandlung löschend und mildernd die Arbeitswalzestärkereichweite HB241-260, umfassende mechanische Eigenschaften, die hochfeste, starke Verschleißfestigkeit, die für Hochlastsarbeit, lange Nutzungsdauer passend ist.
Die anhebende Verschiebung wird durch Sensoren und PLC gesteuert, automatisch planiert, und auf dem Schirm angezeigt.
Walzwerke der Platte 4-roller sind mit weit den Arten, die von den Kunden begrüßt werden. Mit einem hohen technischen Niveau, kompletten Funktionen hohe Präzision und einer bequemen Bedienung ist- verbiegende Maschine der 4 Rollenplatte ein ideales Modell für Rollenrunde, Bogen, Kegel und speziell-förmige Werkstücke.
Die Hauptmerkmale,
- das Vor-Verbiegen und das Formular des Endes der Platte können, ohne nach der Stahlplatte sich zu drehen, ausgefüllt werden wird geladen.
- Sehr dauerhafte Tonnenlager werden auf jeder Rolle der 4 Rollenverbiegenden Maschine benutzt.
- Produkte Yuken oder Rexroth werden für die Hauptventilgruppen im Hydrauliksystem benutzt. Der Ventilblock ist ein werfender Flusskanal, großer Überlauf, niedriger Widerstand, Unterdruckverlust, und niedrige Hitzegeneration, die die Leistung von der 4 Rollenverbiegenden Maschine macht, ist- zuverlässiger.
- Das Hydrauliksystem der verbiegenden Maschine der 4 Rollenplatte stellt die Sauberkeit des Systems mit Ölsaug- und -rückkehrölfiltern sicher. Ein Luftfilter stellt die normale Atmung des Kraftstofftanks und der Wasserverdunstung sicher. Auch ausgerüstet mit einem zentralisierten Brennstoffaufnahmegerät.
- Der neigende Rahmen wird mit einem neigenden Zylinder ausgerüstet, kann der umkippende Kopf umgekippt und aufrecht sein, der bequem ist, damit das Werkstück aufhebt. Das Drehen und das Zurückstellen des Drehentragenden Körpers werden mit einem Ineinander greifengerät ausgerüstet. Die Bewegung kann wieder aufgenommen werden, nachdem der tragende Körper zurückgestellt ist, der eine Rolle im Sicherheitsschutz spielt.
- Das Oberwalzeendstück wird mit einem Balancengerät ausgerüstet, das die Oberwalze balanciert, während der tragende Körper umgedreht wird. Die Oberwalze ist in einem Gleichgewichtszustand durch den Balancenmechanismus, wenn das Material umgedreht gedreht wird, damit das zylinderförmige Werkstück leicht herausgenommen werden kann.
- Die 4 Rollenverbiegende Maschine nimmt eine integrale Basis an, die in der Starrheit stark ist, einfach hochzuziehen und zu installieren. Der Rahmen und die Basis werden mit Vergütungsalternder Behandlung geschweißt und verarbeitet, die internen Druck beseitigt und die Präzision der verbiegenden Maschine verbessert. Die ganze Struktur der 4 Rollenverbiegenden Maschine wird aus Bausteinen verfasst.
Hauptstruktur der Maschine:
Die Platten-verbiegende Maschine der Vorteils-4-Rolls,
Die anhebende Verschiebung der unteren Rolle der Maschine und der seitlichen Rolle wird durch PLC, automatisch planierte, Digitalanzeige auf dem Schirm, Synchronisierungsgenauigkeit ±0.2mm gesteuert.
Die untere Rolle und die seitliche Rolle der 4 Rollenverbiegenden Maschine können bei einem Ende gekippt werden.
Das verbiegende Walzwerk der Platte wird mit einem beweglichen Operationstisch ausgerüstet, der bequemer, durch Betreiber zu verwenden ist. Die Notenbildschirmanzeigen vier Arbeitswalzepositionen und den Betreiber klar machen auf einen Blick.
ontrol System nimmt den programmierbaren Prüfer PLC einer international bekannten Firma an. Das System hat Parametereinstellungen, die Datenaufbereitung, die guten Warnungen, macht--weg Gedächtnis, Mensch-Maschine Schnittstelle, Statusanzeige, Realzeitberechnung, Aktenspeicherung, Entstörungsmodus, manuellen Arbeitsmodus, Programmsteuermodus, das Dateiredigieren, Störungseigendiagnose, das intelligente Urteil von Bedienungsfehlern und andere Schutzfunktionen; Hat auch Vorteile der starken Entstörungsfähigkeit.
Die Hochpräzisions-Sensoren werden für Anheben und Verschiebungs-Sensoren der unteren und seitlichen Rollen der Maschine benutzt, die die Positionsgenauigkeit sicherstellen und die Positionsüberwachung jeder Rolle verwirklichen.
Technische hauptsächlichspezifikationen,
| Art |
Stärke
(Millimeter)
|
Vor-verbiegende Stärke (Millimeter) |
Länge von
Rollen (Millimeter)
|
Platte
Streckgrenze
(Mpa)
|
Durchmesser der Oberwalze (Millimeter) |
Durchmesser von unteren Rollen
(Millimeter)
|
Durchmesser vonseitenrollen (Millimeter) |
Energie des Motors (Kilowatt) |
| W12-4×2000 |
4 |
3,5 |
2050 |
245 |
160 |
140 |
120 |
3 |
| W12-6×2000 |
6 |
5 |
2050 |
245 |
190 |
170 |
150 |
4 |
| W12-8×2000 |
8 |
6,5 |
2050 |
245 |
210 |
190 |
170 |
5,5 |
| W12-10×2000 |
10 |
8 |
2050 |
245 |
230 |
210 |
190 |
7,5 |
| W12-12×2000 |
12 |
10 |
2050 |
245 |
270 |
250 |
210 |
11 |
| W12-16×2000 |
16 |
13 |
2050 |
245 |
300 |
270 |
220 |
11 |
| W12-20×2000 |
20 |
16 |
2050 |
245 |
330 |
300 |
240 |
11 |
| W12-25×2000 |
25 |
20 |
2050 |
245 |
360 |
330 |
250 |
15 |
| W12-30×2000 |
30 |
25 |
2050 |
245 |
390 |
360 |
300 |
18,5 |
| W12-35×2000 |
35 |
28 |
2050 |
245 |
430 |
390 |
330 |
22 |
| W12-40×2000 |
40 |
32 |
2050 |
245 |
460 |
420 |
360 |
30 |
| W12-45×2000 |
45 |
36 |
2050 |
245 |
510 |
460 |
390 |
37 |
| W12-50×2000 |
50 |
40 |
2050 |
245 |
550 |
510 |
420 |
45 |
| W12-4×2000 |
4 |
3,5 |
2550 |
245 |
190 |
170 |
150 |
4 |
| W12-6×2500 |
6 |
5 |
2550 |
245 |
210 |
190 |
170 |
5,5 |
| W12-8×2500 |
8 |
6,5 |
2550 |
245 |
230 |
210 |
190 |
7,5 |
| W12-10×2500 |
10 |
8 |
2550 |
245 |
270 |
250 |
210 |
11 |
| W12-12×2500 |
12 |
10 |
2550 |
245 |
300 |
270 |
220 |
11 |
| W12-16×2500 |
16 |
13 |
2550 |
245 |
330 |
300 |
240 |
11 |
| W12-20×2500 |
20 |
16 |
2550 |
245 |
360 |
330 |
250 |
15 |
| W12-25×2500 |
25 |
20 |
2550 |
245 |
390 |
360 |
300 |
18,5 |
| W12-30×2500 |
30 |
25 |
2550 |
245 |
430 |
390 |
330 |
22 |
| W12-35×2500 |
35 |
28 |
2550 |
245 |
460 |
420 |
360 |
30 |
| W12-40×2500 |
40 |
32 |
2550 |
245 |
510 |
460 |
390 |
37 |
| W12-45×2500 |
45 |
36 |
2550 |
245 |
550 |
510 |
420 |
45 |
| W12-4×3000 |
4 |
3,5 |
3100 |
245 |
210 |
190 |
170 |
5,5 |
| W12-6×3000 |
6 |
5 |
3100 |
245 |
230 |
210 |
190 |
7,5 |
| W12-8×3000 |
8 |
6,5 |
3100 |
245 |
270 |
250 |
210 |
11 |
| W12-10×3000 |
10 |
8 |
3100 |
245 |
300 |
270 |
220 |
11 |
| W12-12×3000 |
12 |
10 |
3100 |
245 |
330 |
300 |
240 |
11 |
| W12-16×3000 |
16 |
13 |
3100 |
245 |
360 |
330 |
250 |
15 |
| W12-20×3000 |
20 |
16 |
3100 |
245 |
390 |
360 |
300 |
18,5 |
| W12-25×3000 |
25 |
20 |
3100 |
245 |
430 |
390 |
330 |
22 |
| W12-30×3000 |
30 |
25 |
3100 |
245 |
460 |
420 |
360 |
30 |
| W12-35×3000 |
35 |
28 |
3100 |
245 |
510 |
460 |
390 |
37 |
| W12-40×3000 |
40 |
32 |
3100 |
245 |
550 |
510 |
420 |
45 |
| W12-50×3000 |
50 |
40 |
3100 |
245 |
610 |
560 |
480 |
55 |
| W12-60×3000 |
60 |
48 |
3100 |
|
