Servo des Gestell CNC-Walzwerk-Blech-Aluminiumprofil-Rohr-Bieger-3D

rollt treibende ServoWasserspiegellinie CNC-3D verbiegende Maschine





1. Ausrüstungseinleitung:

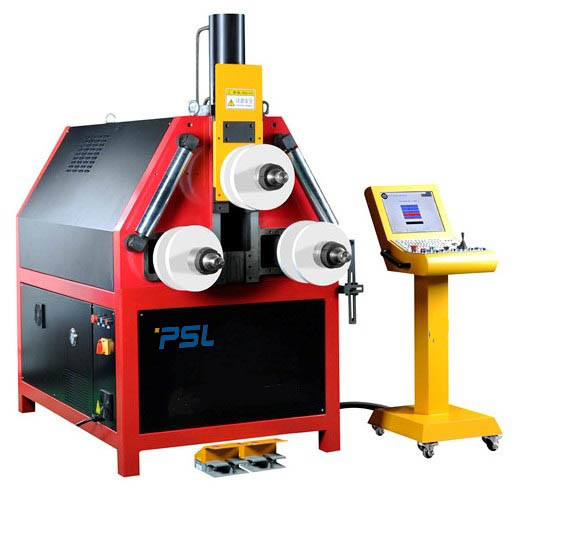

CNC-25T Rollenverbiegende Maschine ist- eine leistungsfähige Kaltverformungsausrüstung für das Rollen und das Verbiegen von verschiedenen industriellen Metallprofilen (Abschnittgröße: 200mm * 100mm, Biegungsspannung weniger als 25x10 ^ 3kn).



Es kann zweidimensionale Werkstücke des verschiedenen variablen multi Segment-Bogens der Biegung und Werkstücke des dreidimensionalen Raumes auf einmal verbiegen.



2. Ausrüstungsfunktion:



Es kann einzelnen Bogen, multi Segmentbogen der variablen Biegung, Ellipse, Positiv und negativen Bogen, Spiralenbogen und anderen speziell-förmigen Bogen verbiegen.



Es kann verschiedene dreidimensionale Werkstücke auf einmal verbiegen.



Wenn man komplexe Werkstücke (wie Ellipse und multi Segmentbogen) verbiegt, kann neu eingebundenes Maß verwendet werden, um zu programmieren zu helfen.



Die Ausrüstung hat Vernetzungsfunktion, und die Schnittstelle, die an den LAN und das Ethernet des Benutzers angeschlossen werden kann, ist reserviert. Sie kann entsprechend dem angemessenen Bedarf von Benutzern (der Hersteller verbessert sie kostenlos innerhalb des AusrüstungsLebenszyklus), an der Datenübertragung, an der Ferndiagnose, an der Fernüberwachung, an etc. verbessert werden.



Schutzfunktion:

①Sicherheitsschutz, Durchsickernschutz, Überlastung und Kurzschlusssicherung werden geboten, um die Sicherheit von Betreibern sicherzustellen

②Das obere und unterere Gerät der toten Mitte Grenzdes Gleitstücks garantiert, dass das Gleitstück nie das obere übersteigt und tote Mittelposition in jeder möglicher Operation unter.

③Ausgerüstet mit Formschutz, nachdem es die Formparameter in den Computer eingegeben hat, kann es garantieren, dass die Form nicht durch misoperation zerquetscht wird.

④Der Hauptmotor erlässt variablen Frequenzmotor und stepless Geschwindigkeitsverordnung. Er hat Überlastschutzfunktion.

⑤Das Hydrauliksystem stellt nur Arbeitsdruck während der Selbsttätigkeit zur Verfügung, die die Energieverschwendung verringert.



Operation AIDS:

①Es gibt ein Seitenrollengerät auf den zwei Seiten der Werkzeugmaschine, die das Material stabiler im Verarbeitungsprozeß macht und hilft, das Material zu nehmen und zu entladen.

②Die untere Welle der Werkzeugmaschine hat die Funktion der Welle zur Wellenanpassung. Wenn er verschiedene Profile verbiegt, kann unterschiedlicher Wellenabstand das Material machen, das stabileres bildet.

③Es hat Realzeitfeedbackanzeige an irgendeinem Punkt, damit der Betreiber die Operation der Werkzeugmaschine jederzeit ermitteln kann.

④Mithilfe der neu eingebundenen Berechnung kann der Betreiber automatisch programmieren.

⑤Das helle Augensystem kann die verbiegende Ausgangspunktposition des Werkstückes an sich einstellen, das die gleiche Reihe vom Werkstückanfang machen kann verbiegend in einer bestimmten Position weg von dem materiellen Kopf, um die Stabilität des Produktes zu verbessern.



Steuer- und Software-Funktionen:

①Folgen Sie dem Mensch-Maschine Schnittstelle-Konzept des Entwurfes, ist das Kontrollpult für Operation bequem, und alle Daten werden auf dem Bildschirm angezeigt.

②Das Operationsgremium ist ein chinesisches/englisches Gremium, durch das Daten ohne Verlust im Falle des Stromausfalls redigiert werden und gespeichert werden können.

③Die Speicherkapazität des Gerätes ist 4G, das mindestens 1000 Programmdateien speichern kann (eine Programmdatei entspricht einem Werkstück), und jede Programmdatei kann 300 Programmsegmente (mehr Segmente, das förderlichere schreiben zum Verbiegen des multi Segmentbogenwerkstückes).

④Die Software-Operationsschnittstelle wird in verschiedene Schnittstellen, wie allgemeine Rolle unterteilt, die, die elliptische Rolle verbiegt, die verbiegt und unterrichtet die Rolle, die verbiegen und die dreidimensionale verbiegende Rolle, die vom Betreiber frei vorgewählt werden können.

⑤Es hat bestimmte automatische Programmierungsfunktion.

⑥Es liefert manuelle Schritt für Schritt fortbewegende, Steuerung, relativer/absoluter beigeordneter Schaltung der Anpassung der Geschwindigkeitslinearen wiedergabe, materieller Längenberechnung und anderer Funktionen, Programmeinstellung des hydrostatischen Druckes, mechanischen Auf Null einstellens, Benutzerberechtigungsmanagements und anderer Funktionen.



Vorteile und Eigenschaften:

①Der vom Eingabegerät verbogen zu werden Benutzer kann die Datenform des Profils eingeben, und kann das Profil mit der variablen Biegung (zweidimensional), mit genauem Formungsradius und fließendem Übergang zwischen verschiedenen Biegungen verarbeiten. Sie kann die Rollenverbiegende Verarbeitung der Runde, des Quadrats und der speziell-förmigen Aluminiumprofile abschließen;

②Alle Befehle sind einfach zu verstehen und einfach, damit der Betreiber schnell beherrscht. Wenn es einige unrealistische oder unvernünftige Fehler gibt, fordert das Gerät auf dem Schirm auf, um dem Betreiber schnell, zu helfen das Problem zu beseitigen.

③0.001mm wird doppelter Wellen-Gittermachthaber (nicht einzelne Welle) für das gehende Feedback des mittleren Schiebers angenommen, der erheblich die Feedbackgenauigkeit und die Entstörungsfähigkeit verbessert.

④Es hat die Funktion der niedriger Geschwindigkeit, der großen Energie und des langsamen Halts, der die verbiegende Leistungsfähigkeit und die Länge verbessert, die Genauigkeit in Position bringen.

⑤Das indexierende Servosystem ist ein spezielles Bewegungskontrollsystem. Die ideale zusammenpassende Genauigkeit kann durch Bewegungsinterpolation erhalten werden. Sie kann verbiegende Deformation des komplexen multi Einheitswinkels von Materialien verwirklichen.



Parameterindex:





Nein.	Name	Spezifikationen
1	Y-Achse wiederholte die Positionierung von Genauigkeit	±0.01mm (mit Laden) ±0.005mm (ohne Laden)
2	Z-Achse wiederholte die Positionierung von Genauigkeit	±0.01mm (mit Laden) ±0.005mm (ohne Laden)
3	Vierte Rolle (zusätzliches Rad)	Das zusätzliche Rad hat keine Energie, Geschwindigkeitsunterschied zu vermeiden und das Werkstück zu verkratzen
4	Drei Rollen-Antrieb	3*2.2kw
5	Drehmoment	7900N.M
6	Rollendurchmesser	80mm
7	Rollenabstand	400.500.600.700 Millimeter
8	Y-Achsenreisen	280mm
9	Z-Achsenreisen	100mm
10	Nutzlänge der Rollenwelle	280mm
11	Druck des Hydrozylinders	25T
12	Generalvollmacht	14.1kw
13	Spannung	380V 50HZ
