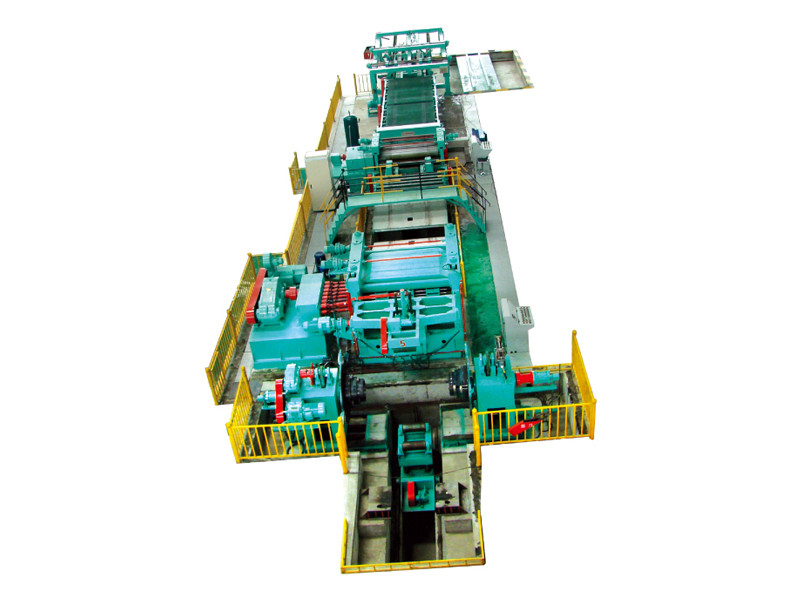

Warm gewalzte Stunde Linie in Essig einlegendes Stahlspulen-Trennsäge Uncoiler scherendes Stapeln aufschlitzend

HRs-/picklingstahlspule abwickelen-planieren-scheren-stapelnder CNC schnitt zur Längenfertigungsstraße

Leistung und Eigenschaften:

1. Hohe Präzision. Extrem perfekte Flachheit von Blättern durch " die vier-en-hoh“ und „sechs-en-hoh " Planierer der Anwendung.

2. Beseitigung von Randwellen und von Mittelschnallen durch das Nähern von Reihen von Ersatzrollen im Nivelliergerät.

3. Hohe Produktionskapazität und Strömungsgeschwindigkeiten durch rigoroses mimimizaiton von Rüstzeiten und von hohen Produktionsgeschwindigkeiten.

4. Genaue Schnittgenauigkeit und Eckigkeit von Blättern.

5. Schnitt mit wenigem Grat durch die Randzutatschere und die Schnitt-zu-lange Schere.

6. Hohe stapelnde Genauigkeit durch die Anwendung von einzelnen stapelnden Systemen.

Diese Linie ist, zu beantragen:

1. Material der Spulenplatte: Kohlenstoffstahl, (in Essig einlegendes plate≤4mm)
2. Stärke der Spule des Streifens: 1-6mm
3. Breite von Processible umwickelte Platte: 800-2000mm
4. Aufgerollte Platte Identifikation: ф508mm--ф610mm--ф760mm
5. Aufgerollte Platte O.D: ≤ф2200mm
6. Gewicht der aufgerollten Platte: 30T

Technischer Parameter:

1. Planieren von Geschwindigkeit: 0-60m/min
2. Präzision der Schneidlänge: ±0.5mm (durch Stärke von 2mm, Länge von 2000mm)
3. Diagonale Toleranz: ±1.0mm (durch Länge von 2000mm)
4. Geschwindigkeit des Ausschnitts: ≤20pcs/min (durch Länge von 2000mm)
5. Länge des materiellem Stapelns: 1000-6000mm (Entladevorrichtungsseite und zurück, jede Satz)
6. Max. Höhe für das Stapeln: 500mm
7. Gesamtleistung des Motors: appro.240KW

Verfasstes Gerät:

1. Spulensattel;
2. Spulenlaufkatze;
3. Doppeltes hydraulisches Expansion uncoiler;
4. Hydraulisches Drücken und Führen, Schaufelhauptgerät;
5. Klemme u. Vor-Planierer;
6. Zwischenbrücke;
7. Seitliches Registergerät;
8. Nivelliergerät und Längenmessgerätmaschine;
9. Scherende Maschine;
10. Bügel-Förderer;
11. Feld für Sammlung;
12. X-Formhubtisch;
13. Entleerung von Sätzen des Autos 2;
14. Hydraulische und Druckluftanlage;
15. Elektrische Kabinette und Operationsplatte
