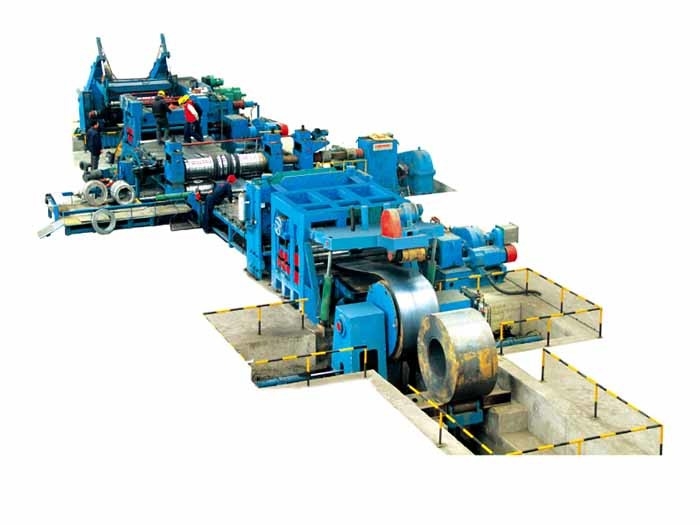

Kohlenstoffstahl-walzte Aluminiumedelstahl-Spulen-Trennsäge-Planierer Stunde kalt

Stunde und kaltgewalztes Stahlspulenplanieren und -Schneidemaschinen für Kohlenstoffstahl-Edelstahl- und Aluminiumspule

Leistung und Eigenschaften:

Diese Reihe der Schnitt-zu-langen Fertigungsstraße wird für den Schnitt von verschiedenen Arten von HRs-/picklingspulen in Flacheisen durch das Abwickelen, das Planieren und Schneidvorgang verwendet.

Diese Linie ist besteht ofi Spulenauto, doppeltes Haupt-uncoiler, hydraulische Klemme und Spulenschäler, vor--levaler, guidingdevice, Endplanierer, Servolängenmessgerät, Schere, Bandförderer, die Umkehrung, die trame entladen, der Stapler und entlädt Wagen, elektrisches Kontrollsystem, Hydrauliksystem, etc.

Cnc-Blatt, das Scherlinie abwickelt und planiert, gewohnt hauptsächlich zu, Kaltwalzen und Warmwalzenspulen zu planieren in verschiedene Größen von längenkonstanten Blättern. Anwendbar auf Fahrzeugherstellung, Haushaltsgeräte, Schaltanlage, Stahlbüroartikel, Edelstahlküchenversorgungen, Maschinenherstellung und andere Industrien.

Diese Linie ist, zu beantragen:

1. Material der Spulenplatte: Kohlenstoffstahl, (in Essig einlegendes plate≤4mm)
2. Stärke der Spule des Streifens: 1-6mm
3. Breite von Processible umwickelte Platte: 800-2000mm
4. Aufgerollte Platte Identifikation: ф508mm--ф610mm--ф760mm
5. Aufgerollte Platte O.D: ≤ф2200mm
6. Gewicht der aufgerollten Platte: 30T

Technischer Parameter:

1. Planieren von Geschwindigkeit: 0-80m/min
2. Präzision der Schneidlänge: ±0.5mm (durch Stärke von 2mm, Länge von 2000mm)
3. Diagonale Toleranz: ±1.0mm (durch Länge von 2000mm)
4. Geschwindigkeit des Ausschnitts: ≤20pcs/min (durch Länge von 2000mm)
5. Länge des materiellem Stapelns: 1000-6000mm (Entladevorrichtungsseite und zurück, jede Satz)
6. Max. Höhe für das Stapeln: 500mm
7. Gesamtleistung des Motors: appro.240KW

Verfasstes Gerät:

1. Spulensattel;
2. Spulenauto;
3. Hydraulisches Expansion uncoiler;
4. Hydraulisches Drücken und Führen, Schaufelhauptgerät;
5. Klemme u. Vor-Planierer;
6. Zwischenbrücke;
7. Seitliches Registergerät;
8. Nivelliergerät (planierendes Ende) und Längenmessgerätmaschine;
9. Schneiden Sie zur Längenmaschine;
10. Bügel-Förderer;
11. Feld für Sammlung;
12. X-Formhubtisch;
13. Entleerung von Sätzen des Autos 2 (Seite und zurück, jede mit einem Satz);
14. Hydraulische Druckluftanlage;
15. Stromsystem
