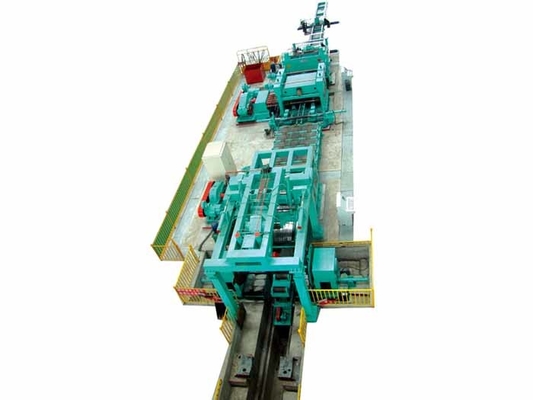

Decoilings-Spulen-Schnitt zur Längen-Linie für Transformator-Laminierungs-Streifen-Trennsäge

Warm gewalzte Spule abwickelen-aufschlitzen-planieren-Schnitt-zu Länge-Ausschnitt-stapelnder kombinierter Fertigungsstraße





Leistung und Eigenschaften:



Diese kombinierte Fertigungsstraße besteht uncoiler, Zufuhr, aus Klemme, vor - Planierer, Schrottschere, ausgetauschter doppelter Slitter, Schrottwirbelmaschine, feiner Planierer, Schere, Stapler, uncoiler, etc., die es für den Schnitt der Stahlspule in erforderliche Breite und in Länge, um Material für die Herstellung der Stahlkonstruktion zu produzieren benutzt wird, h-Strahl, Automobilstrahl, Rohrschweißen, kalte Formung, Lochen, etc.



Die aufschlitzende Linie PLC-Steuerung, Mensch-Maschine-Schnittstelle, entsprechend einem hohen Maß Automatisierung, einfache Operation und zuverlässig.



Es kann verwendet werden, um Metallspulen des Edelstahls, des Kohlenstoffstahls, des Eisens, des Aluminiums, des galvanisierten Bands, des Kupfers und anderer Materialien zu verarbeiten. Es ist auf schweißendem Rohr, Automobil, Uhr, Metallbaumaterialien, Industrieanlage und anderen Gebieten weitverbreitet.





Technologischer Prozess:



Verarbeiten Sie das Fließen,

Prozessfluß: Fütterungs━ abwickelendes ━, das Führung ━ festklemmt Anfangs- Korrektur ━ raues leveling━ Ausschnittkopfscher-━ Übergang Worktable ━ leitende ━ aufschlitzende drückt (doppelter Blattsitz) ━ Aufnahmeranddraht ━ vor Trennung und Übergangstabelle ━ ━ Mechanismus der Presse materielles leitendes ━, welches das ━ geschnitten zu Länge ━ Kreuz-Ausschnitt ━ löscht das ━ entlädt ━ manuelle Verpackung planiert.





Technische hauptsächlichparameter von SLC- (1-6) x1600mm,



1.	Material	Warm gewalzter Kohlenstoffstahl σb ≤460MPa σs ≤235MPa
2.	Stahlstärke	1mm~6mm
3.	Stahlbreite	800~1600mm
4.	Spule O.D	800~2000mm
5.	Spule Identifikation	Φ508━Φ610mm━Φ760mm
6.	Stahlspulengewicht	30T
7.	Messergelenkdurchmesser	Φ320mm;
8.	Blatthärte	HRC56°-59°
9.	Blattspezifikation	Φ320mm×φ480mm×10mm Φ320mm×φ480mm×20mm
10.	Blatt-Material	H13K
11.	Schlitzquantität	6mm/24strips 5mm/30strips 4mm/35strips 3mm/40strips
12.	Geraderichten des Rollendurchmessers	Φ160mm
13.	Geraderichten des Rollenabstandes	Φ188mm
14.	Schnitt-zu-langes scape	2000mm – 6100mm
15.	Schlitzbreitepräzision	±0.1mm
16.	Schneidlängepräzision	±1.5mm
17.	Diagonale Präzision	±1.5mm
18.	Min., Schlitzbreite	25mm
19.	Aufschlitzen von Geschwindigkeit	0-50m/min
20.	Planieren von Geschwindigkeit	0-28m/min
21.	Stärke Max. Slitting	6mm
22.	Schrottwindenbreite	≥1.5times der Plattenstärke
23.	Höhe der Funktionstabelle	800mm
24.	Energie	380V/50HZ/3ph



















































































Technische Parameter:

Modell	3-12x2200mm	4-16x2200mm	5-20x2200mm
Stärke (basiert auf Stahlart Q235)	3-12mm	4-16mm	5-20mm
Breite	900-2200mm	900-2000mm	900-2200mm
Spulengewicht	35T	35T	35T
Ende-widith	≥80mm	≥100mm	≥150mm
Aufschlitzen von Streifen	≤7	≤5	≤3
Sitzende Geschwindigkeit	0-30m/min	0-25m/min	0-20m/min
Besetztes Gebiet	48x11m	50x11m	56x11m
Energie	630kw	820kw	1050kw





Hauptkomponenten der Linie:



Nein	Name	Quantität
1.	V-artige Speicherplattform	2 Einheiten
2.	Hydraulische Fütterungslaufkatze	1 Einheit
3.	Hydraulisches doppeltes Haupt-uncoiler	1 Paar
4.	Klemme der hydraulischen Presse und raues Planierengerät	1unit
5.	Hydraulische Schere (Plattenkopf schneiden)	1unit
6.	Übergangstabelle 1	1unit
7.	Hydraulischer Führermechanismus 1	1unit
8.	Slitter (doppelter Slitteraustausch)	2units
9.	Hydraulische Schrottwinde	2units
10.	Vor Trennung und Pressematerialmechanismus	1unit
11.	Übergangstabelle 2	1unit
12.	Hydraulischer leitender Mechanismus 2	1unit
13.	Richtmaschine (Planierer)	1unit
14.	Schneiden Sie zum Längenmechanismus	1unit
15.	Hydraulische Schere 8x2000mm	1unit
16.	Hydraulische X-artige anhebende Plattform	1unit
17.	Links/rechte Entladungsplattform	2units
18.	Hydrauliksystem	1 Satz
19.	Druckluftanlage	1 Satz
20.	Elektrisches Kontrollsystem	1set
