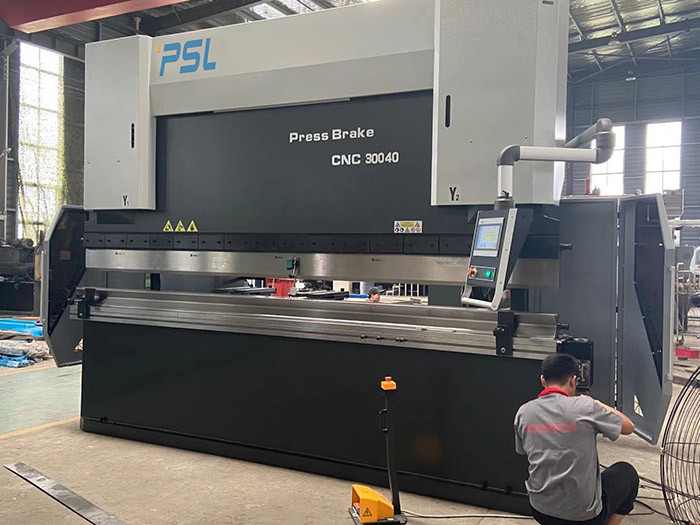

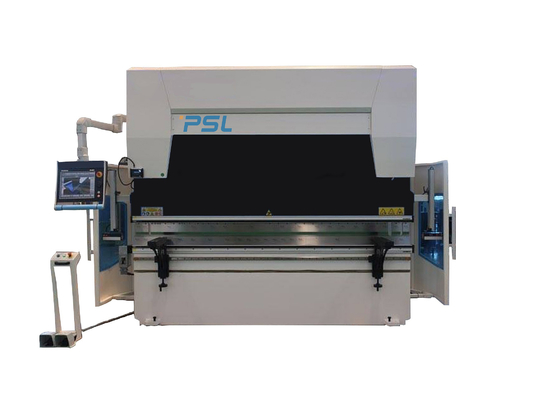

Elektrohydraulisches Synchro-. Servohauptmotor der verbiegenden Maschine des CNC-Presse-Bremsblattes

Elektrohydraulischer Servohauptmotor der verbiegenden Maschine des Synchronisierung CNC-Presse-Bremsblattes





Principe und Eigenschaften der Maschine:



●Der Rahmen wird von geschweißter Struktur des Stahlblechs gemacht, link und rechte Häuser, Arbeitstabelle und Zylinderbasis werden in einen ganzen Rahmen geschweißt. Nachdem man geschweißt hat wird der interne Druck durch das Mildern beseitigt, also ist der ganze Stahl stark und die Stabilität ist gut.



●Hydraulische HochfrequenzSteuerungstechnik, schneller, leistungsfähiger und genau.



●Hinteres Messgerät der CNC-Presse-Bremse wird Messgerätsystem der Finger des Standards 2 hinteres, hinsichtlich der komplexen Formwerkstücke, 4 geholt, oder sind hinteres Messgerätsystem mit 5 Fingern und entsprechende Würfel für Ihr wählen verfügbar.



●Entsprechend Inputblechdaten bezüglich der Pressebremse, kann CNC-System den Tabellenablenkungsausgleich automatisch berechnen und justieren, der einheitliche Länge aller Werkstückwinkel erbringt.



●Der Abstand und die Höhe des hinteren Stoppers und des Anschlags von Ram werden durch CNC-System gesteuert, das bequem und schnell ist.



●Ölzylinder ist mit gesamten flowings maschinell bearbeitet worden, um die beste Bedingung zu erhalten, wie geschmiedet, gelöscht und gemildert und Mahlung und dann Hartverchromen und andere Prozesse.  schließlich assembely der Import des Dichtungsringes, das Phänomen der Ölleckage im Kundendienst.



●Das Hydrauliksystem nimmt das integrierte Hydrauliksystem der Ölstraße an, um die Installation der Rohrleitung zu verringern.



●Der Gebrauch von mechanischem Ablenkungsausgleich gibt Zugang zu den einheitlichen Werkstücken in voller Länge. welches machen kann, tritt die Tabelle relative Bewegung auf und bildet eine ideale konvexe Kurve und sicherstellt, dass die relativen Positionen mit Schieber unverändert halten.







Grundkonfiguration:





Nein	Name	Vorbildlich/Fertigung
1	Cnc-System	Holland Delem DA53T, DA58T, DA66T-Prüfer
2	Elektrik	Elektrik Frankreichs Schneider
3	Zurück-Messgerät	Kugelumlaufspindel + lineares guider; 3-4sets des Fingers verschiebend auf linearem guider
4	Hauptmotor	Servomotor Estun oder VEICHI
5	Servomotor	Nanjing Estun
6	Servofahrer	Nanjing Estun
7	Fußschalter	KACON, Südkorea
8	Dichtungsring	BAUSER und Busak+Shamban, Deutschland

9	Hydrauliksystem	Rexroth, Deutschland
10	Öl-Pumpe	Hochleistung Deutschlands ALLEAD u. lärmarme Innenzahnradpumpe Öl-Pumpe
11	Ölleitungs-Verbindungsstück	Deutschland EMB
12	Spitzenwerkzeug und V-Würfel	Ein Satz des Standardspitzenwerkzeugs und V sterben
13	Zurück-Messgerät	Kugelumlaufspindel Taiwans Hiwin und lineare Führungsschiene
14	Öl-Zylinder	China Taifeng
15	Schnelles Festklemmen	Chinesische Marke
16	Ablenkungs-Ausgleich	Mechanischer Ausgleich/krönende Tabelle

17	Kratzender Machthaber	Italien GIVI
18	Standardachse	4 +1 (Y1, Y2, X, R, +V)



Einleitung von Hauptteilen:



--System-Eigenschaften Hollands Delem DA-58T:





DA-58T Eigenschaften:



2D grafische Touch Screen Programmierung

15" Farbe TFT der hohen Auflösung

• Biegungsreihenfolgenberechnung
• Krönende Steuerung
• Servo- und Frequenzumrichtersteuerung
• Moderne Y-Achsensteueralgorithmen für die Regel- sowie offenen Regelkreis- Ventile.
• USB, Zusatzzusammenschaltung
• Offline-Software des Profils-t



DA-58T technische Daten
Standard
Anzeige	Färben Sie LCD-Anzeige
Art	15" TFT, hohe Helligkeit
Entschließung	1024 x 768 Pixel, 32 gebissene Farbe
Noten-Sensor	Volle Touch Screen Steuerung (PCT-Note)
Hintergrundbeleuchtung	LED
Speicherkapazität	1 GB
Produkt- und Werkzeuggedächtnis	256MB
Austauschbares Gedächtnis	USB-Flash-Speicher-Antrieb
Offline-Software	Profile-58TL





-- Hydrauliksystem Deutschlands Rexroth:













-- Gelenke Deutschlands EMB

Vorzügliche Form

Feine Enge

Großes Fließen

Niederdruckverlust

Keine Ölleckage.













-- Deutschland BAUSER und Busak+Shamban-Dichtungen

Starke Antiverdrängungsfähigkeit sich zu spalten

Dichtungen werden nicht verdreht oder fliped

Gute Verschleißfestigkeit und einfache Versammlung



Gutes wasserundurchlässiges













-- GIVI Sensor Ruler

Die elektrohydraulische Regelservosteuerung des CNC-Pressebremsgebrauches völlig,

Rampositionssignale können Feedback zu CNC-System durch zwei Seiten Sensor-Machthaber sein,



dann justiert CNC-Prüfer DA58T die flüssige Menge des Öls, indem er die öffnende Größe des synchronen Ventils ändert

, das RAM Y1 hiermit steuernd, Y2, das auf dem gleichen Niveau läuft und behalten den parallelen Zustand des Worktable bei.









-- Mechanische krönende Tabelle

• Der lokale Ablenkungsausgleichsmechanismus benutzt eine mechanische Störungstabellen-Ausgleichsstruktur. Steuerung der automatischen Berechnung CNC-Prüfers.
• Jede Gruppe besteht einigen Gruppen aus der dreidimensionalen gebogenen Oberflächen mit verschiedenen Steigungen. Die Ausgleichskurve ist näher an der Deformationskurve der Diaplatte, die erheblich die Genauigkeit der maschinellen Bearbeitung der verbiegenden Maschine verbessert.









-- Backgauge

●X-Achse drived durch Servomotor über Kugelumlaufspindel

●R-Achse drived durch Servomotor über Kugelumlaufspindel

●Kugelumlaufspindel Taiwans HIWIN und Zwischenlagen-Führer

●alle Servomotoren

●Handbuch, welches die Position von Fingern justiert









-- Schnelles Festklemmen, zum des Spitzenwerkzeugs leicht zu reparieren









--Ein Satz des Standardspitzenwerkzeugs und des doppelten V-Würfels (Amada-Art)

Material: 42CrMo oder besonders angefertigt

Löschender Gesamtprozeß, hohe Härte und gute Verschleißfestigkeit.

Doppelter V-Würfel V8, V12, V16 (besonders angefertigt)











-- Zuverlässiges elektrisches System

• Elektrisches System ist Frankreich Schneider
• Ausgerüstet mit staubdichtem Kabinett, um dem elektrischen System der hohen Qualität zu garantieren
• Öffnen Sie die Tür und das Ausschalten, Servolokführer der hohen Qualität.
