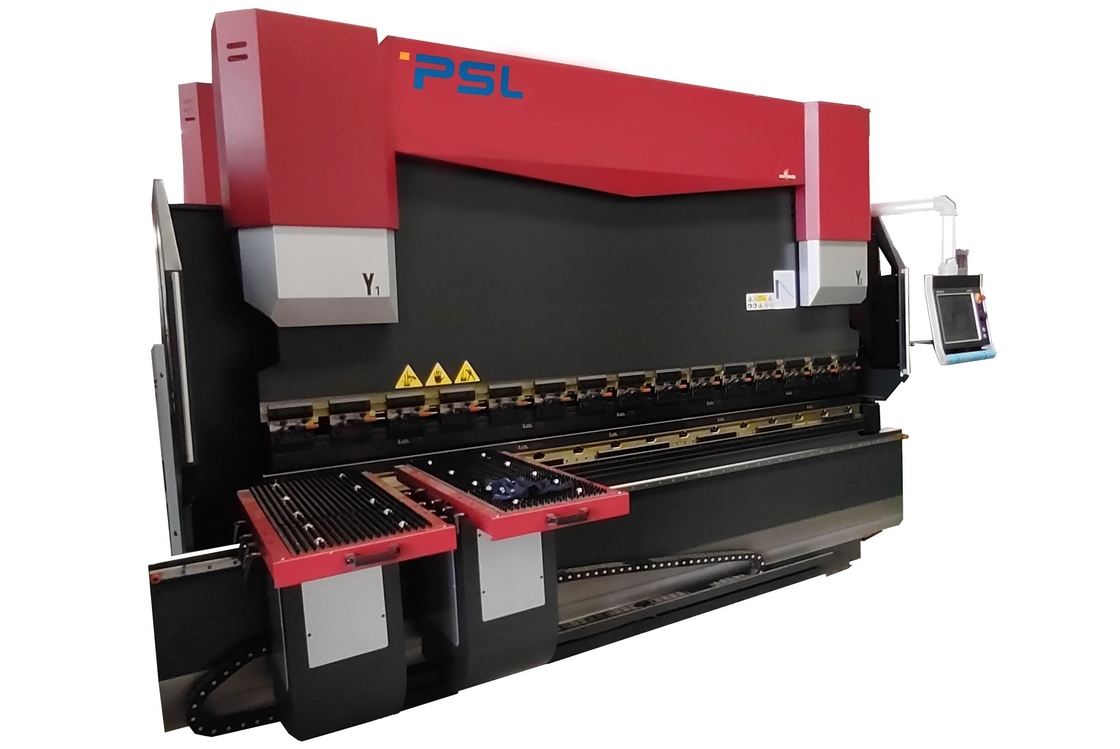

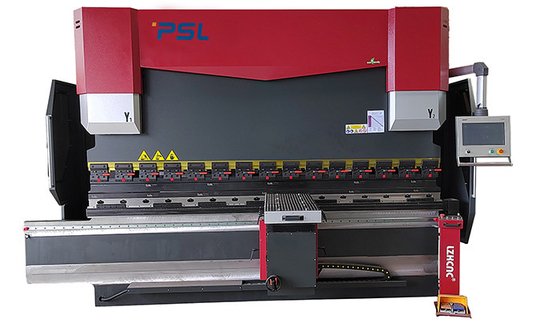

Presse-Bremsmaschine 170Ton 10' CNC Plattform der 9 Achsen-Front folgende hydraulische

Cnc-Blech, das Presse-Bremse Achse CNC multi mit vorderer Unterstützung der weiteren Verfolgung verbiegt





Anwendungs-Einleitung,

Diese CNC-Pressebremse benutzt die Werkzeuge (Standard- oder Spezialwerkzeuge) um Blechtafel in Werkstücke von verschiedenen geometrischen Querschnittsformen zu verbiegen.

Es ist ein Blech, welches die Maschine bildet, die für die kaltwalzende Blechverarbeitung bestimmt ist.

Es ist im Blech weitverbreitet, das, wie Automobil, Flugzeugherstellung, Leichtindustrie, Schiffbau, Behälter, Aufzug, Eisenbahnfahrzeuge und andere Industrien verbiegt.





Principe und Eigenschaften der Maschine:





1, Struktur der Presse-Bremse:
1) komplette Stahl-geschweißte Struktur; verlassene und rechte Häuser, Arbeitstabelle und Zylinderbasis werden in einen ganzen Rahmen geschweißt.

2) Nachdem man geschweißt hat wird der interne Druck durch das Mildern beseitigt, also ist der ganze Stahl stark und die Stabilität ist gut.
2) ANSYS-Finit-Element-Methoden-Software, zum der Zuverlässigkeit der Maschine und der Präzision sicherzustellen.



2, Hydrauliksystem:
1) Integriertes Kontrollsystem importiert aus Rexroth Deutschland;
2) verringern die Installation von Rohrleitungen;
3) stellen die Arbeitsstabilität und den besseren Auftritt sicher.



3, Hauptölzylinder:
1) Regelungsmodus: Elektrohydraulisches Servoventil Deutschlands und importierter kratzender Machthaber;

2) Hydraulische HochfrequenzSteuerungstechnik, schneller, leistungsfähiger und genau.
3) Total unterschiedlich zu traditionellen verbiegenden Maschinen des mechanischen Anschlags;
4) hohe Präzision der Gleitenposition und -c$verbiegens;
5) genaue und stabile Operation



4, hinteres Messgerät:
1) Kugelumlaufspindel der hohen Qualität und lineares guider, zum der stoppenden Präzision sicherzustellen.
2) ist das funktionellmultiachsenblockieren entsprechend der Anforderung des Kunden verfügbar.

3) Sätze des Standards 2 Finger, die in das lineare guider installiert ist auf hinteren Messgerätstrahl, hinsichtlich der komplexen Formwerkstücke, hinteres Messgerätsystem mit 4 oder 5 Fingern und entsprechende Würfel angebracht werden, sind für Ihr wählen verfügbar.



5, Seiten des Körpers zwei:
1) werden c-Formbleche auf beiden Seiten gepasst;
2) ist der hohe Präzision Gittermachthaber auf den c-Formblechen;
3) vermeiden die Einflüsse auf die verbiegende Präzision, die aus Verzerrung des Maschinenkörpers während des Biegeprozesses sich ergibt.



6, CNC-Prüfer:

1) Alle Aktionen (laufende X, r-, z-Äxte) des Zurück-Messgerätstoppers durch CNC-System;

2) Der Anschlag von Ram werden durch CNC-System gesteuert

3) Das Hydrauliksystemfließen und -druck wird durch CNC-System gesteuert

4) Die Anpassung des Ablenkungsausgleiches werden durch CNC-System gesteuert

5) Alle Operationen sind bequem und schnell.









Grundkonfiguration:





Nein	Name	Vorbildlich/Fertigung
1	Cnc-System	Prüfer Holland Delems DA66T ESA S650 CYBELEC CT12 LZ-1000
2	Elektrik	Elektrik Frankreichs Schneider
3	Zurück-Messgerät	Kugelumlaufspindel + lineares guider; 2sets des Fingers verschiebend auf linearem guider
4	Hauptmotor	Siemens Wechselstrommotor
5	Servomotor	Nanjing Estun
6	Servofahrer	Nanjing Estun
7	Fußschalter	KACON, Südkorea
8	Dichtungsring	BAUSER und Busak+Shamban, Deutschland



9	Hydrauliksystem	Rexroth, Deutschland
10	Öl-Pumpe	Hochleistung Deutschlands ALLEAD u. lärmarme Innenzahnradpumpe
11	Ölleitung Jointors	Deutschland EMB
12	Spitzenwerkzeug und V-Würfel	Ein Satz des Standardspitzenwerkzeugs und V sterben
13	Zurück-Messgerät	Taiwan-Kugelumlaufspindel und lineares guider
14	Öl-Zylinder	China Taifeng
15	Schnelles Festklemmen	Chinesische Marke
16	Ablenkungs-Ausgleich	Mechanischer Ausgleich/krönende Tabelle

17	Kratzender Machthaber	Italien GIVI
18	Standardachse	8 +1 (Y1, Y2, X, R, Z1, Z2, Z3, Z4+V)





Einleitung von Hauptteilen:



-- Cnc-Prüfer DELEM DA66T:



-- Rexroth-Servohydrauliksystem:













-- Gelenke Deutschlands EMB











-- GIVI Grating Ruler

Die elektrohydraulische Regelservosteuerung des CNC-Pressebremsgebrauches völlig,

Rampositionssignale können Feedback zu CNC-System durch zwei Seiten Sensor-Machthaber sein,



dann justiert CNC-Prüfer DA66T die flüssige Menge des Öls, indem er die öffnende Größe des synchronen Ventils ändert

, das RAM Y1 hiermit steuernd, Y2, das auf dem gleichen Niveau läuft und behalten den parallelen Zustand des Worktable bei.









-- Mechanische Krönen/Ausgleichstabelle

• Der lokale Ablenkungsausgleichsmechanismus benutzt eine mechanische Störungstabellen-Ausgleichsstruktur. Steuerung der automatischen Berechnung CNC-Prüfers.









-- Backgauge-Stopper,

●X-Achse drived durch Servomotor über Kugelumlaufspindel

●R-Achse drived durch Servomotor über Kugelumlaufspindel oder Zahnstangentrieb

●Handbuch, welches die Position von Fingern justiert

●Z1, Z2 behaut (Finger 1 und 2) drived durch Servomotor über gutes Zahnstangentrieb (optional)

●Z3, Äxte Z4 drived durch Servomotoren, um Stahlplattenweitere verfolgung während des Verbiegens zu stützen

●alle drivServo Motoren













-- Schnelles Festklemmen, zum des Spitzenwerkzeugs fastly und leicht zu reparieren









--Standardspitzenwerkzeug und doppelter V-Würfel (Amada-Art) auf Maschine

Materialien: 42CrMo

Löschender Gesamtprozeß, hohe Härte und gute Verschleißfestigkeit.

Einfacher oder doppelter V-Würfel V8, V12, V16 (besonders angefertigt)









-- Rollsiegel Deutschlands BAUSER und Busak+Shamban









-- Zuverlässiges elektrisches System

• Elektrische Komponente (Relais, Kontaktgeber) Frankreich Schneider
• Staubdichter Kabinettgrad IP54, zum des elektrischen Systems der hohen Qualität zu garantieren
• Funktion der offener Tür und des Ausschaltens

• Servolokführer Estun der hohen Qualität
