Wc67k-Presse-Bremse 100 Ton Cnc Electro Hydraulic Press für das Blech-Verbiegen

Presse-Bremse Synchronisierung CNC elektrohydraulische für das Blattverbiegen





Arbeits-Principe und Eigenschaften:



●Der Rahmen wird von geschweißter Struktur des Stahlblechs gemacht, link und rechte vertikale Platte, Worktable und Druckplatte werden in eine ganze Struktur geschweißt. Nachdem man geschweißt hat wird der interne Druck durch das Mildern beseitigt, also ist der ganze Stahl gut und die Stabilität ist hoch.



●Späteste reagierende hydraulische HochfrequenzSteuerungstechnik, schneller, leistungsfähiger und genau.



●Optimales Verhältnis von Parametern und von Spitzenkernkonfiguration stabile Leistung und einfache Operation sicherstellen.



●Messgerätsystem der Wellen HPB-Standards 2 sind hinteres, hinsichtlich der komplexen Formwerkstücke, hinteres Messgerätsystem mit 4 oder 5 Wellen und entsprechende Würfel für Ihre Wahl verfügbar.



●Entsprechend Zustand des Blechs auf der Pressebremse, kann CNC-System den Tabellenablenkungsausgleich Steuerung, der einheitliche Länge aller Werkstückwinkel erbringt.



●Der Abstand des hinteren Gangs und der Anschlag des Schiebers werden durch das numerische Kontrollsystem gesteuert, das bequem und schnell ist.



●Der Ölzylinder ist, Mahlung, Hartverchromen und andere Prozesse und mit dem Import des Dichtungsringes, das Phänomen der Ölleckage im Kundendienst geschmiedet worden, gelöscht worden und gemildert worden.



●Das Hydrauliksystem nimmt das integrierte Hydrauliksystem der Ölstraße an, um die Installation der Rohrleitung zu verringern, und der Auftritt des Hydrauliksystems ist schön und kurz.



●Der Gebrauch von hydraulischem Ablenkungsausgleich gibt Zugang zu den einheitlichen Werkstücken in voller Länge. Hydraulischer Ablenkungsausgleich besteht einem Satz aus Ölzylindern unter dem Worktable, der die Tabelle machen kann auftritt relative Bewegung und bildet eine ideale konvexe Kurve und sicherstellen, dass die relativen Positionen mit Schieber unverändert halten. Ausgleichsventile sind abhängig von Plattenstärke und Eigenschaften des verbogen zu werden Materials.





Grundkonfiguration:





Nein	Name	Vorbildlich/Fertigung
1	Cnc-System	Prüfer Holland Delems DA53T
2	Elektrik	Elektrik Frankreichs Schneider
3	Hauptmotor	Motor Deutschlands Siemens
4	Hinterer Stopper, Zahnriemen, Timingscheibe	Taiwan
5	Servomotor	Nanjing Estun
6	Servofahrer	Nanjing Estun
7	Fußschalter	Südkorea KACON
8	Dichtungsring	Deutsches BAUSER und Busak+Shamban

9	Hydrauliksystem	Deutschland Bosch Rexroth
10	Öl-Pumpe	Sonnige Hochleistung Amerikas und lärmarme Innenzahnradpumpe Öl-Pumpe
11	Ölleitungs-Verbindungsstück	Deutschland EMB
12	Spitzenwerkzeug und V-Würfel	Ein Satz Standardwürfel
13	Zurück-Messgerät	Kugelumlaufspindel Taiwans Hiwin und lineare Führungsschiene
14	Öl-Zylinder	Chinesische berühmte Marke Taifeng
15	Schnelles Festklemmen	Chinesische Marke
16	Ablenkungs-Ausgleich	Mechanischer Ausgleich

17	Kratzender Machthaber	Deutschland GIVI
18	Standardachse	4 +1 (Y1, Y2, X, R, +V)



Einleitung von Hauptkomponenten:



--System-Eigenschaften Hollands Delem DA-53T:



Das DA-50T-series bietet einfachste CNC-Programmierung an, die auf der Touch Screen Delem grafischen Benutzerschnittstelle basiert. Der neue Vertrag DA-53T fügt eine hochmoderne komplette Notensteuerlösung für synchronisierte Pressebremsen hinzu.

Diese Platte basierte Steuerung, den Standard, der zur Kontrolle von bis 4 Äxten fähig ist, kann in den Kabinetten integriert werden sowie in einer optionalen pendulant Armwohnung verwendet werden. Seine 10,1“ Farbe TFT der Breitbildhohen auflösung, mit multi Notentechnologie des industriellen Grades, gibt Zugang zur nachgewiesenen Delem-Benutzeroberfläche. Sie ermöglicht direkter Notennavigation „des direkten Zugangs“ zwischen der Produktprogrammierung und tatsächlicher Produktion. Funktionen werden lokalisiert, wo erforderlich, Angebotoptimierte Ergonomie während der gesamten Anwendung.

Einstellen- des Geräts und Testbiegungen werden auf ein Minimum mit einem schnellen beschränkt und die einfache Zusammenschaltung der Programm-zuproduktionsarbeit sequence.USB ermöglicht schneller Produkt- und Werkzeugunterstützung unter Verwendung USB-Memorysticks.

Die Standardmaschinenkontrollfunktionen sind Y1-Y2, X, R-Achse und Krönen. Die zweite hintere Messgerätachse kann als z-Achse auch eingestellt werden.



DA-53T Eigenschaften:



• Notennavigation „des direkten Zugangs“
• 10,1“ Farbe TFT der hohen Auflösung
• Bis 4 Äxte (Y1, Y2 + 2 Zusatzäxte)
• Krönende Steuerung
• Werkzeug-/Material-/Produktbibliothek
• Servo- und Frequenzumrichtersteuerung
• Moderne Y-Achsensteueralgorithmen für die Regel- sowie offenen Regelkreis- Ventile.
• TandemLink (Wahl)
• USB-Memorystickzusammenschaltung
• Profile-53TL Offline-Software



-- Hydrauliksystem Deutschlands Bosch-Rexroth der hohen Qualität:











-- Rohr-Verbindungsstück Deutschlands EMB

Vorzügliche Form

Gute Enge

Großer Fluss, Niederdruckverlust.













-- Deutscher BAUSER- und Busak+Shamban-Dichtungsring

Starke Antiverdrängungsfähigkeit sich zu spalten

Elastische Dichtungen verdrehen sich nicht oder schlagen leicht

Gute wasserundurchlässige Leistung

Gute Verschleißfestigkeit und einfache Versammlung













-- GIVI Grating Ruler

Unsere Pressebremse unter Verwendung der völlig elektrohydraulischen Servosteuerungsregeltechnologie,

Rampositionssignale können Feedback zu CNC-System durch bilaterale Gitter sein, dann

Cnc-System justiert die flüssige Menge des Öltanks, indem es das synchrone Ventil ändert

Öffnungsgröße, den Schieber Y1 hiermit steuernd, Y2, das auf dem gleichen Niveau läuft,

Beibehalten des parallelen Zustandes des Worktable.









-- Mechanischer Ausgleich/Krönen

• Der lokale Ablenkungsausgleichsmechanismus benutzt eine mechanische Störungstabellen-Ausgleichsstruktur. Steuerung der automatischen Berechnung CNC-Prüfers.
• Jede Gruppe besteht einigen Gruppen aus der dreidimensionalen gebogenen Oberflächen mit verschiedenen Steigungen. Die Ausgleichskurve ist näher an der Deformationskurve der Diaplatte, die erheblich die Genauigkeit der maschinellen Bearbeitung der verbiegenden Maschine verbessert.

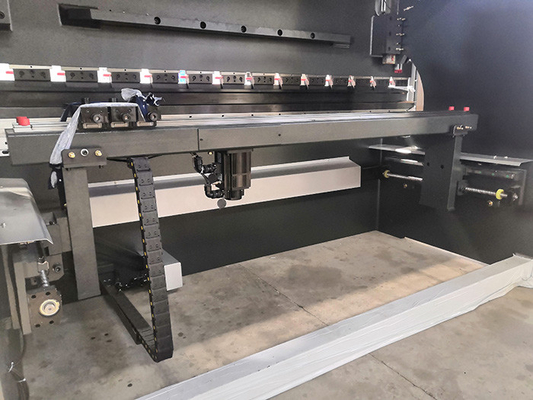

-- Backgauge

  ●X-Achse

  ●R-Achse

  ●Kugelumlaufspindel Taiwans HIWIN und Zwischenlagen-Führer

  ●Servomotor









--Spitzenwerkzeug schnelles Festklemmen









--Ein Satz des Standardwerkzeugs

Material: 42CrMo

Löschender Gesamtprozeß, hohe Härte und gute Verschleißfestigkeit.

Doppelter V-Würfel V8, V12 (v-Öffnung wird besonders angefertigt)









-- Elektrik

• Elektrisches System ist Frankreich Schneider
• Ausgerüstet mit staubdichtem Kabinett, um dem elektrischen System der hohen Qualität zu garantieren
