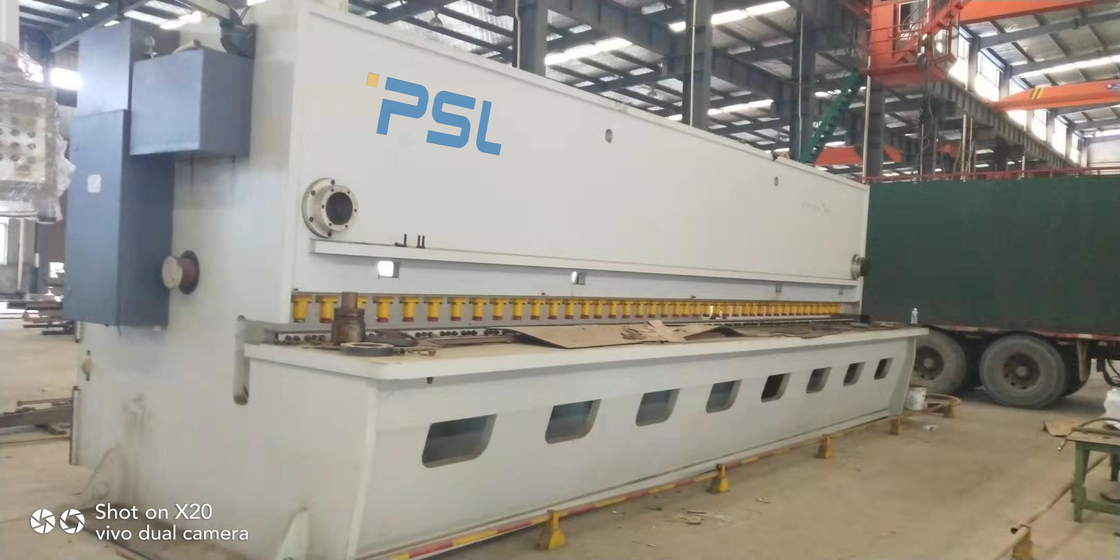

Hydraulische Guillotinen-scherendes Maschinen-Blatt metallschneidendes Lvd-Ysd Hgs13x6200 Cnc Nc

Scherende Art vorbildliches HGS13x6200 der Maschine LVD-YSD hydraulischer Guillotine NC





1. Haupteigenschaften der Maschine



   1,1.  Der Obermesserhalter nimmt Guillotinenstruktur an.



1,2.  Die Gleitführung wird nach Dreipunkt- Art gestützt. Die vordere Vorbelastungsführungsschiene hält den Werkzeughalter befestigt zur hinteren oberen Rolle und zur hinteren unteren Rolle, und es gibt keine Freigabe im Hin- und Herbewegung.



1,3.  Der untere Drehpunkt wird mit guter Genauigkeit geregelt.



1,4.  Der obere Werkzeughalter nimmt eine geneigte Struktur an, die für das Stanzen bequem ist und die Genauigkeit der Teile verbessert.





1,5.  Der scherende Winkel kann justiert werden. Die Knopfsteuerung wird verwendet, um den scherenden Winkel zu justieren, der bequem und schnell ist.



1,6.  Wenn scherende dünne Platten, der scherende Winkel verringert werden können, kann die Verzerrung der Teile auf das Minimum beschränkt werden, und der Schnitt ist und ohne Grate gerade.



1,7.  Die Schneidspaltanpassung ist bequem und die scherende Qualität wird verbessert. Der Freigabenwert des Blattes wird numerisch angezeigt.



1,8.  Rechteckiges Blatt, vier Ränder kann benutzt werden, lange Nutzungsdauer, einfaches Reiben.



1,9.  Bewegliche Blattunterstützung erleichtert die Anpassung der Schneidspalteinheitlichkeit, verbessert Scherqualität und dehnt BlattNutzungsdauer aus.



1,10.  Kugelförmige Ballstütztabelle, bequem, damit Benutzer Zufuhr schneiden.



1,11.  Das vordere Messgerät mit Machthabersenkrechtem zum unteren Blatt erfüllt die Bedingungen der Vorpositionierungsoperation des Benutzers.





2. technische Parameter,

Nein.

Name

Wert

Einheit

Anmerkungen

1	Max. Schnittstärke	13	Millimeter	σb≤450N/mm2
2	Max. Schnitthöhe	6200	Millimeter
3	Max. Schnittkraft	730	kN
4	Kehle	100	Millimeter
5	Schneidewinkel	0.5-2.5	Grad	justierbar
6	Anschlag	7		Zeiten/Min.
7	Strecke des Zurückmessgeräts	10-1000	Millimeter
8	Quantität der Halterung	32	PC
9	Volumen des Öltanks	680	L

10	Energie des Hauptmotors	30	Kilowatt
11	Länge	7100	Millimeter
12	Breite	2400	Millimeter
13	Höhe	2850	Millimeter
14	Gewicht der Maschine	29000	Kilogramm





4. Hydrauliksystem

4,1.  Moderne europäische Technologie vorstellend und integriertes hydraulisches Kontrollsystem annehmend, hat er gute Zuverlässigkeit.



4,2.  Reihenzylinder-Synchronisierungssystem wird angenommen, und die Werkzeugmaschine wird gleichmäßig geladen.



4,3.  Hydrauliksystem benutzt Hauttaschenakkumulator als zusätzliche Energie, absorbiert Druckauswirkung gleichzeitig, läuft Werkzeugmaschine glatt und hat lärmarmes.



4,4.  Hydraulische Presse macht, mehr scherend zuverlässig.



4,5.  Die drückenden Kraftzunahmen mit dem Anstieg der Scherkraft.



4,6.  Hydrauliksystem hat, Sammelschutz zu überbelasten, sicher und zuverlässig.



4,7.  Die Ölpumpe nimmt die Innenzahnradpumpe von NACHI Company von Japan an, der Hochdruck- und lärmarmes widerstehen kann.







4,8.  Dichtungsringe werden durch Deutschland MERKEL Company und Japan NOK Company hergestellt. Sie haben gute Dichtungsleistung, zuverlässige Operation und lange Nutzungsdauer.



4,9.  Klare und intuitive Anzeige der Ölstandhöhe.



4,10.  Das Hydrauliksystem wird mit Filtern mit hoher Entstörungsgenauigkeit ausgerüstet.



4,11.  Werkzeugmaschinen können unter bewerteter Last ununterbrochen arbeiten. Das Hydrauliksystem ist stabil und Genauigkeit.







5. elektrisches System





5,1.  Unter Verwendung Prüfers E21s Estun NC, zum des Zurückmessgerätreisens zu steuern, speziell für scherende Maschine



5,2.  Die elektrischen Schlüsselkomponenten nehmen importierte Teile aus dem Ausland, die an internationale Standards sich anpassen, sicher und zuverlässig sind, haben lange Nutzungsdauer und starke Entstörungsfähigkeit an.



5,3.  Der elektronische Schaltschrank entspricht dem Standard des Schutzes IP54, und die elektrischen Komponenten werden in einem Standard vereinbart und markiert offenbar.



5,4.  Er wird mit einem beweglichen Operationstisch und einem beweglichen Fußschalter für einfache Operation ausgerüstet.



5,5.  Die Ausrüstung hat zuverlässige elektrische Sicherheitsmaßnahmen wie Notaus und Überlastschutz, die Gerätesicherheit und das Personal sicherzustellen.
