Selbst- scherende Maschinen-Ausrüstung Servo-Front Feeding Hydraulic Stacking Line CNC

Auto CNC Shearing Machine Equipment Servo Front Feeding Hydraulic Stacking Line

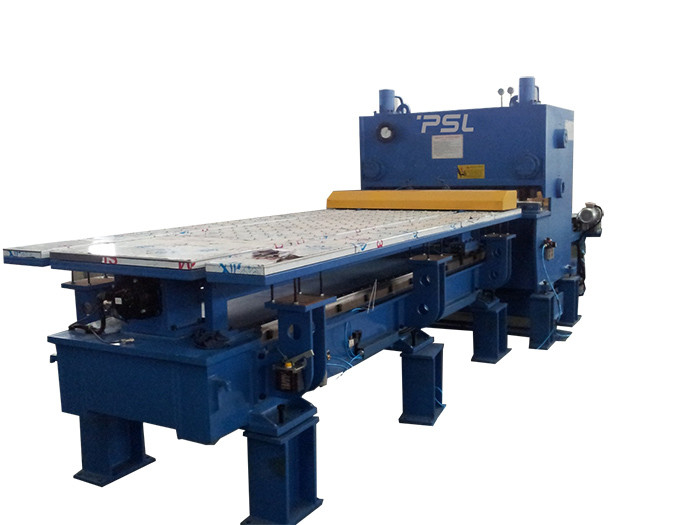

Großes Bild : Selbst- scherende Maschinen-Ausrüstung Servo-Front Feeding Hydraulic Stacking Line CNC

Produktdetails:

Herkunftsort:	China
Markenname:	PSL,OEM
Modellnummer:	QC11K-4x2000/3000

Zahlung und Versand AGB:

Min Bestellmenge:	1set
Preis:	Negotiable
Verpackung Informationen:	Nackt in Behälter
Lieferzeit:	60-90days
Zahlungsbedingungen:	L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit:	10 Sätze pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

ANWENDUNG:	Blech-Industrie	Produktname:	Hydraulische scherende Linie CNC Front Feeding
Art:	scherende Linie QC11K-4x2000 der Blechguillotine	Schnitt des Materials:	Metalledelstahl-Kohlenstoffstahl-Aluminium, Stahlplatte MS/SS/GI usw.
Steuermodus:	Delem DAC310T DAC360T, Cybelec T8 CNC-Prüfer	Hauptmotor:	Normaler Motor, Servomotor
Vorderes Messgerät:	Kugelumlaufspindel + lineares guider, reisende 3000mm	Vorderer Fütterungsmotor:	Servomotor
Farbe:	Blaues + weißes, graues black+Red, fertigte besonders an	Spannung:	220V/380V/400V 50HZ/60HZ, fertigte besonders an
Kundendienst erbracht:	Ingenieure verfügbar Maschinerie übersee instandhalten, on-line-Unterstützung, technische Videounter	Garantie:	1 Jahre, verkäuflich
Markieren:	CNC , der Front Feeding Stacking Line schier , Servo-Front Feeding Stacking Line

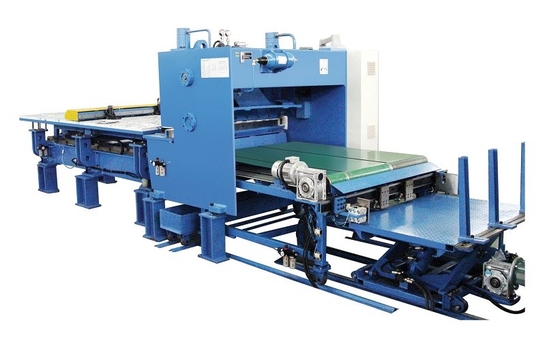

Blech-automatische Servofront, die hydraulische scherende und stapelnde Linie einzieht

Eigenschaften und Eigenschaften,

1. Unter Verwendung Computer Selbst-CAD-Entwurfs. Die volle Linie Rahmen, der Blatthalter und die Frontfütterung/die Messgerättabelle werden durch ANSYS-Finit-Element-Methoden-Software analysiert, um die Vernunft und die Stärke des Rahmens und der Struktur sicherzustellen. Die scherende Linie nimmt alles Stahl geschweißt strukturiert, vibrierende Behandlung des Alterns für entfernen vom internen Druck, mit guter Starrheit und Stabilität an.

Selbst- scherende Maschinen-Ausrüstung Servo-Front Feeding Hydraulic Stacking Line CNC 0

2. Unter Verwendung des langen vorderen Futtertischs der ganze Prozess und Druck, mit starker Starrheit und Integrität beseitigen; eine Kugelumlaufspindel-, flexible und zuverlässigebewegungsgleitführung; die Beseitigung der langen Plattenablenkung; pneumatische Klammer, vertikales rückwärtiges System, die Daten kann zeitlich geplante automatische einziehende ununterbrochene Schere sein.

Selbst- scherende Maschinen-Ausrüstung Servo-Front Feeding Hydraulic Stacking Line CNC 1

Selbst- scherende Maschinen-Ausrüstung Servo-Front Feeding Hydraulic Stacking Line CNC 2

3. Diese scherende Linie nimmt CNC-Kontrolleur Delem DAC310T an, oder DAC360T oder Cybelec T8, zum des vorderen Messgeräts/der Fütterungsachse (Schneidlänge), des Schneidewinkels und der Blätter zu steuern und zu fahren spalten sich,/Freigabe entsprechend unterschiedlicher Plattenstärke und -länge.

Cnc-Prüfer DELEM DAC310T oder DAC360T scheren Komfort an Ihren Fingerspitzen. Er verbessert das Scheren der effektiven und scherenden Qualität.

Selbst- scherende Maschinen-Ausrüstung Servo-Front Feeding Hydraulic Stacking Line CNC 3

Eigenschaften des Kontrolleures DAC 360T

Platte basierte Wohnung

Heller LCD-Bildschirm
Hintere/vordere Messgerätsteuerung
Ziehen Sie Funktion zurück
Schneidewinkel und Abstandssteuerung
Hublängebeschränkung
Manuelle Bewegung aller Äxte
Kraftsteuerung
Blechdickemaß
Rückkehr zur Absenderfunktion
Zweite und dritte Servoachse (DAC-362T)
Blattunterstützung

4. Unsere Standardmaschine assemblied mit normalem Motor. Aber jetzt kann ein neuer starker Servomotor auf unsere scherende Maschine zugetroffen werden. Servomotor ist, sparend Energie und Umweltschutz und verringert Produktionskosten.

Selbst- scherende Maschinen-Ausrüstung Servo-Front Feeding Hydraulic Stacking Line CNC 5

Normaler Motor Servomotor

5. brachte integriertes hydraulisches Kontrollsystem, es hat gute Zuverlässigkeit voran. zuverlässiger und einfach für Wartung. Hydrauliksystem benutzt Hauttaschenakkumulator als zusätzliche Energie, absorbiert Druckauswirkung gleichzeitig, Maschinenläufe glatt und hat lärmarmes.

Selbst- scherende Maschinen-Ausrüstung Servo-Front Feeding Hydraulic Stacking Line CNC 7

6. rechteckige Blätter mit vier Schneiden, zum des Berufslebens, justierbarer scherender Winkel auszudehnen, um Verzerrung des Blattes zu verringern.

Oberer Blatthalter hat die innere Kippenstruktur, zum der materiellen Zufuhr herein zu erleichtern und der Genauigkeit des Werkstücks auch zu erhöhen

Selbst- scherende Maschinen-Ausrüstung Servo-Front Feeding Hydraulic Stacking Line CNC 9

Spezifikationen der Schere QC11K-4x20/3000,

Art	QC11K-4x2000/3000
Stärke Max. Cutting	4mm (Flussstahl) 2mm (Edelstahl)
Max. Schnitthöhe	2000mm
Max. Vorder-Messgerätanschlag	3000mm
Anschlagzeiten	10-35/min
Scherwinkel	0.5-2.5Degree
Ausladung	100mm
Höhe der Funktionstabelle	1000mm
Breite der Funktionstabelle	500mm
Hauptleistungsstärke	5.5kw

Servomotor der Vordermessgerätenergie	1.5kw
Ölpumpe	25L/min
Maße der Schere:	2750x1700x1900
Größe des vorderen Futtertischs	4500x2000x1000
Nettogewicht Schere.	4.2Tons
Volt.	380V, 50HZ

Standard konfiguriert,

Optionales Modell	Hersteller	Anmerkungen
Cnc-System	DAC310T DAC360T	DELEM
Hydrauliksystem	Hauptmagnetventile	Rexroth ZUERST
Vorderes Messgerät	Servomotor Kugelumlaufspindel + lineares guider	ESTUN TAIWAN
Ölpumpe	Innere Getriebeölpumpe	Allead
Netzspannung	Normaler Motor, Servomotor (optional)	China VEICHI
Vordere Arbeitstabelle	Große Palette und Ballgestell	PSL
Sicherheitsmaßnahmen	Vorderer Stahlzaunschutz Hinterer sicherer Sensor-Schutz (optional)	PSL
Hinteres Unterstützungsgerät	Nein	NEIN
Schneidspalt	Motorisierte Anpassung vorbei Cnc-Prüferbetrieb	PSL
Elektrische Teile	Schneider-Relais, Kontaktgeber	Schneider
Fußschalter	Nein	Nein
Tiefe Kehle	100mm

QC11K-Reihenhauptspezifikationen,

Modell	Maximum. Tkn.	Streckgrenze	Max. Length	Winkel	X.Stroke	Energie	LWH (Millimeter)	Gewicht
QC11K-6*2500	6mm	≤450kN/cm	2500mm	0.5-2.5°	750mm	7.5kW	314017402040	4800Kg
QC11K-6*3200	6mm	≤450kN/cm	3200mm	0.5-2.5°	750mm	7.5KW	375017702150	5800Kg
QC11K-6*4000	6mm	≤450kN/cm	4000mm	0.5-2.5°	750mm	11KW	483018402150	7500Kg
QC11K-6*5000	6mm	≤450kN/cm	5000mm	0.5-2.5°	750mm	15KW	583018402150	13000Kg
QC11K-6*6000	6mm	≤450kN/cm	6000mm	0.5-3°	750mm	15KW	648021002300	18000Kg
QC11K-8*2500	8mm	≤450kN/cm	2500mm	0.5-2.5°	750mm	11KW	304017001700	5500Kg
QC11K-8*3200	8mm	≤450kN/cm	3200mm	0.5-2.5°	750mm	11KW	386017001700	6200Kg
QC11K-8*4000	8mm	≤450kN/cm	4000mm	0.5-2.5°	750mm	11KW	464017001700	7900Kg
QC11K-8*5000	8mm	≤450kN/cm	5000mm	0.5~3°	750mm	18.5KW	540024002000	13500Kg
QC11K-8*6000	8mm	≤450kN/cm	6000mm	0.5~3°	750mm	22KW	648021002350	19000Kg
QC11K-8*8000	8mm	≤450kN/cm	8000mm	0.5~3°	750mm	22KW	858021302350	29500Kg
QC11K-10*2500	10mm	≤450kN/cm	2500mm	0.5-2.5°	950mm	15KW	304018001700	6500Kg
QC11K-10*3200	10mm	≤450kN/cm	3200mm	0.5-2.5°	950mm	11KW	385018301900	7500Kg
QC11K-10*4000	10mm	≤450kN/cm	4000mm	0.5-2.5°	950mm	15KW	465021002000	11000Kg
QC11K-10*5000	10mm	≤450kN/cm	5000mm	0.5~3°	950mm	15KW	575021002000	16000Kg
QC11K-10*6000	10mm	≤450kN/cm	6000mm	0.5~3°	950mm	15KW	650021002300	24000Kg
QC11K-10*8000	10mm	≤450kN/cm	8000mm	0.5~3°	950mm	15KW	680021002300	32000Kg
QC11K-13*2500	13mm	≤450kN/cm	2500mm	0.5-2.5°	1000mm	15KW	328518302390	7500Kg
QC11K-13*3200	13mm	≤450kN/cm	3200mm	0.5-2.5°	1000mm	15KW	385518302390	9500Kg
QC11K-13*4000	13mm	≤450kN/cm	4000mm	0.5-2.5°	1000mm	18.5KW	485018302390	12500Kg
QC11K-13*6000	13mm	≤450kN/cm	6000mm	0.5~3°	1000mm	30KW	685019302650	30000Kg
QC11K-13*8000	13mm	≤450kN/cm	8000mm	0.5~3°	1000mm	30KW	895021302850	46000Kg
QC11K-13*9000	13mm	≤450kN/cm	9000mm	0.5~3°	1000mm	45KW	998021302850	65000Kg
QC11K-13*10000	13mm	≤450kN/cm	10000mm	0.5~3°	1000mm	45KW	1105025003100	85000Kg
QC11K-16*2500	16mm	≤450kN/cm	2500mm	0.5~3°	1000mm	22KW	344019402830	9500Kg
QC11K-16*3200	16mm	≤450kN/cm	3200mm	0.5~3°	1000mm	22KW	401019402830	11000Kg
QC11K-16*4000	16mm	≤450kN/cm	4000mm	0.5~3°	1000mm	30KW	501019802830	15500Kg
QC11K-16*5000	16mm	≤450kN/cm	5000mm	0.5~3.5°	1000mm	30KW	590026002830	25000Kg
QC11K-16*6000	16mm	≤450kN/cm	6000mm	1~3.5°	1000mm	37KW	690026002830	36000Kg
QC11K-16*8000	16mm	≤450kN/cm	8000mm	1~3.5°	1000mm	45KW	890029003430	75000Kg
QC11K-20*2500	20mm	≤450kN/cm	2500mm	1~3°	1000mm	30KW	344019802830	14000Kg
QC11K-20*3200	20mm	≤450kN/cm	3200mm	1~3°	1000mm	30KW	401019002830	17000Kg
QC11K-20*4000	20mm	≤450kN/cm	4000mm	1~3.5°	1000mm	37KW	485026002900	22000Kg
QC11K-20*6000	20mm	≤450kN/cm	6000mm	1~3.5°	1000mm	55KW	670030003000	54000Kg
QC11K-30*2500	30mm	≤450kN/cm	2500mm	1~3.5°	1000mm	45KW	344019002830	25000Kg
QC11K-30*3200	30mm	≤450kN/cm	3200mm	1~3.5°	1000mm	45KW	420019003000	34000Kg

Anmerkungen: Wenn diese Parameter nicht in der Zeit aktualisiert oder geändert werden, bitte verstehen Sie und treten Sie mit uns durch Schwätzchen online oder E-Mail in Verbindung. DANKE.
