Produktdetails:
Zahlung und Versand AGB:
|

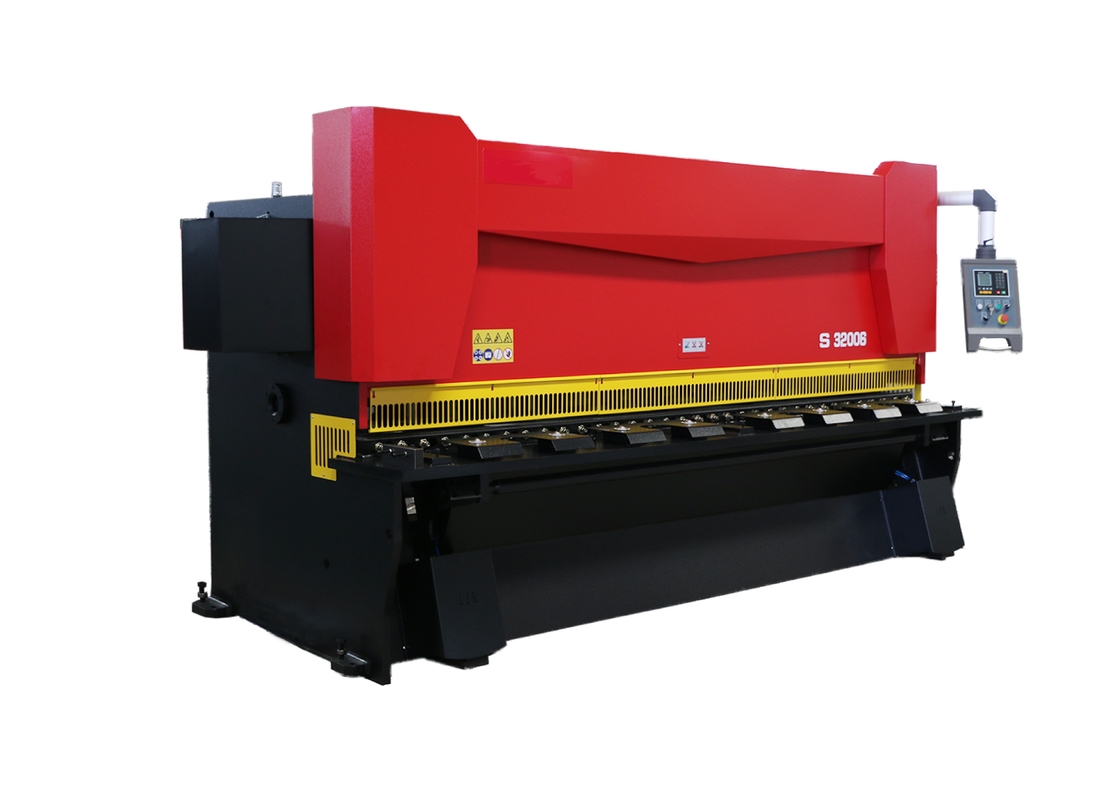

| Produkt-Name: | Hydraulisches scherendes Maschinenanti-verdrehen CNC QC11Y-6x3200 | Bedingung: | Neu |
|---|---|---|---|
| Anwendung: | Industrielle metallschneidende, Metallplattenschneidemaschine | Schnitt des Materials: | Metalledelstahl-Kohlenstoffstahl-Aluminium, Stahlplatte MS/SS/GI usw. |
| Steuermodus: | NC-/CNCkontrolleur ELGO P40T, Delem DAC360T | Steuerachse: | Zurück-Messgerät, Schneidewinkel, Schneidlänge und Blattfreigabe |
| Hauptmotor: | Normaler Motor, Servobewegungsabwehrenergie | Kehlabstand: | 100mm, 200mm, 500mm |
| Zurück-Messgerät: | Kugelumlaufspindel + lineares guider, reisende 750mm | Zurück-Messgerätmotor: | Servofahrer |
| Hintere Unterstützung: | Unterstützungsgerät des hinteren pneumatischen Ausschnitts für dünne Platte | Farbe: | White+Blue, Grau black+White, fertigte besonders an |
| Spannung: | Besonders angefertigt, 220V/380V/400V 50HZ/60HZ | Kundendienst erbracht: | Ingenieure verfügbar Maschinerie übersee instandhalten, on-line-Unterstützung, technische Videounter |
| Garantie: | 1 Jahre | ||
| Markieren: | 2mm scherende Maschinen PSL,pneumatische scherende Maschinen PSL,scherende Maschinen des pneumatischen Blechs 8mm PSL |
||
1. Ug-Finit-Element-Methoden-Methode, zusätzlichen Entwurf CAD, die der Schweißens- und Erschütterungsbeseitigung des Rahmens integrale Behandlung des internen Druckes und die Heizmethoden annehmend, um die Werkzeugmaschine herzustellen, haben Sie höheren Starrheits- und Erschütterungswiderstand. Torart Werkzeughalterstruktur, automatische Feineinstellung des Schneidspalts, wachsende Rückkehr des Stickstoffes, hydraulisches anti-verdrehendes System des hinteren Ausschnitts.
3. Diese scherende Maschine ist eine multi Funktionsmaschine. Cnc-Prüfer zu ELGO P40T oder DELEM DAC360T stellen eine benutzerfreundliche und vielseitige Notensteuerlösung für Scheren zur Verfügung. Nach mehrfachen hinteren Messgerätäxten der Nachfrage spalten sich Schneidewinkel, Hublänge, Blätter,/Freigabe und die Rückseitenunterstützung, die Auf-/Ab ist, kann gesteuert werden, basiert worden auf hochmoderner Elektronik. Sie verbessert das Scheren der effektiven und scherenden Qualität.
4. moderne europäische Technologie vorstellend und integriertes hydraulisches Kontrollsystem annehmend, hat es gute Zuverlässigkeit. zuverlässiger und einfach für Wartung. Siemens-Motoren, das Hydrauliksystem benutzt einen Blasentypakkumulator als zusätzliche Energiequelle und absorbiert die Druckauswirkung des Systems gleichzeitig, damit die Werkzeugmaschine glatt läuft und die Geräusche. niedrig sind. Allead-Pumpen und Rexroth-Hydraulikventile werden auf die Schere benutzt.
5. ist hinteres Messgerät zusammengebaute Kugelumlaufspindel der hohen Präzision und lineares guider. der backgauge Betrieb wird durch Servomotor justiert und ist einfaches justiert und angezeigt durch CNC-Prüfer Deutschland ELGO P40T, Delem DAC360T.
6. ausgerüstete Beleuchtungausrichtung, einfach beim Scheren übereinzustimmen. speziell für einige Benutzer die Bedarf verschiedene Größen in zwei Seiten erstens messen und dann verringert entsprechend der gemessenen Linie.
7. Berufstorart Werkzeughalterstruktur. Sichere Zäune assemblied auf die Maschine, um Hände zu vermeiden, die Halterung zu kommen und Schnitt baldes und stellen den Arbeitskräften Operationssicherheit sicher.
Der Universalbeförderungsballauflagetisch wird angenommen, um die Arbeitsintensität des Betreibers zu verringern.
8. Unsere Standardmaschine ist arremblied normaler Motor. Aber jetzt kann ein neuer starker Servomotor auf unsere scherende Maschine der hydraulischen Platte zugetroffen werden. Servohauptmotor kann Energie und Umweltschutz sparen und Produktionskosten verringern.
Normaler Motor Servomotor
Spezifikationen der Schere QC11K-6x4000,
| Art | QC11K-6x4000 |
| Stärke Max. Cutting |
6mm (Flussstahl) 3mm (Edelstahl) |
| Max. Schnitthöhe | 4000mm |
| Anschläge | 6-30/min |
| Backgauge-Anschlag | 10-750mm |
| Scherwinkel | 0.5-2.0Degree |
| Ausladung | 100mm |
| Höhe der Funktionstabelle | 700mm |
| Breite der Funktionstabelle | 500mm |
| Hauptservoleistungsstärke | 11kw |
| Ölpumpe | 32L/min |
| Maße: | 4850x1800x2150 |
| Nettogewicht Appro. | 7100kg |
| Volt. |
380V, 50HZ
|
| Optionales Modell | Hersteller | Anmerkungen | |
|---|---|---|---|
| Cnc-System | P40T DAC360 |
ELGO DELEM |
|
| Hydrauliksystem | Hauptmagnetventile |
Rexroth |
|
| Hinteres Messgerät |
Servomotor Kugelumlaufspindel + lineares guider |
ESTUN TAIWAN |
|
| Ölpumpe | Innere Getriebeölpumpe |
Allead |
|
| Netzspannung |
Normaler Motor, Servomotor (optional) |
China VEICHI |
|
| Vordere Arbeitstabelle | Große Palette und Ballgestell | PSL | |
| Sicherheitsmaßnahmen |
Vorderer Stahlzaunschutz Hinterer sicherer Sensor-Schutz (optional) |
PSL | |
| Hinteres Ausschnittstützsystem | Pneumatisch |
PSL |
|
| Schneidspalt |
Motorisierte Anpassung |
PSL | |
| Elektrische Teile | Schneider-Relais, Kontaktgeber | Schneider | |
| Fußschalter | Koreanisches vertikales Pedal Kacon | Kacon koreanisch |
| Modell |
Maximum. Tkn. |
Streckgrenze | Max. Length | Winkel | X.Stroke | Energie | L*W*H (Millimeter) | Gewicht |
|---|---|---|---|---|---|---|---|---|
| QC11K-6*2500 | 6mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 750mm | 7.5kW | 3140*1740*2040 | 4800Kg |
| QC11K-6*3200 | 6mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 750mm | 7.5KW | 3750*1770*2150 | 5800Kg |
| QC11K-6*4000 | 6mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 750mm | 11KW | 4830*1840*2150 | 7500Kg |
| QC11K-6*5000 | 6mm | ≤450kN/cm | 5000mm | 0.5-2.5° | 750mm | 15KW | 5830*1840*2150 | 13000Kg |
| QC11K-6*6000 | 6mm | ≤450kN/cm | 6000mm | 0.5-3° | 750mm | 15KW | 6480*2100*2300 | 18000Kg |
| QC11K-8*2500 | 8mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 750mm | 11KW | 3040*1700*1700 | 5500Kg |
| QC11K-8*3200 | 8mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 750mm | 11KW | 3860*1700*1700 | 6200Kg |
| QC11K-8*4000 | 8mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 750mm | 11KW | 4640*1700*1700 | 7900Kg |
| QC11K-8*5000 | 8mm | ≤450kN/cm | 5000mm | 0.5~3° | 750mm | 18.5KW | 5400*2400*2000 | 13500Kg |
| QC11K-8*6000 | 8mm | ≤450kN/cm | 6000mm | 0.5~3° | 750mm | 22KW | 6480*2100*2350 | 19000Kg |
| QC11K-8*8000 | 8mm | ≤450kN/cm | 8000mm | 0.5~3° | 750mm | 22KW | 8580*2130*2350 | 29500Kg |
| QC11K-10*2500 | 10mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 950mm | 15KW | 3040*1800*1700 | 6500Kg |
| QC11K-10*3200 | 10mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 950mm | 11KW | 3850*1830*1900 | 7500Kg |
| QC11K-10*4000 | 10mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 950mm | 15KW | 4650*2100*2000 | 11000Kg |
| QC11K-10*5000 | 10mm | ≤450kN/cm | 5000mm | 0.5~3° | 950mm | 15KW | 5750*2100*2000 | 16000Kg |
| QC11K-10*6000 | 10mm | ≤450kN/cm | 6000mm | 0.5~3° | 950mm | 15KW | 6500*2100*2300 | 24000Kg |
| QC11K-10*8000 | 10mm | ≤450kN/cm | 8000mm | 0.5~3° | 950mm | 15KW | 6800*2100*2300 | 32000Kg |
| QC11K-13*2500 | 13mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 1000mm | 15KW | 3285*1830*2390 | 7500Kg |
| QC11K-13*3200 | 13mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 1000mm | 15KW | 3855*1830*2390 | 9500Kg |
| QC11K-13*4000 | 13mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 1000mm | 18.5KW | 4850*1830*2390 | 12500Kg |
| QC11K-13*6000 | 13mm | ≤450kN/cm | 6000mm | 0.5~3° | 1000mm | 30KW | 6850*1930*2650 | 30000Kg |
| QC11K-13*8000 | 13mm | ≤450kN/cm | 8000mm | 0.5~3° | 1000mm | 30KW | 8950*2130*2850 | 46000Kg |
| QC11K-13*9000 | 13mm | ≤450kN/cm | 9000mm | 0.5~3° | 1000mm | 45KW | 9980*2130*2850 | 65000Kg |
| QC11K-13*10000 | 13mm | ≤450kN/cm | 10000mm | 0.5~3° | 1000mm | 45KW | 11050*2500*3100 | 85000Kg |
| QC11K-16*2500 | 16mm | ≤450kN/cm | 2500mm | 0.5~3° | 1000mm | 22KW | 3440*1940*2830 | 9500Kg |
| QC11K-16*3200 | 16mm | ≤450kN/cm | 3200mm | 0.5~3° | 1000mm | 22KW | 4010*1940*2830 | 11000Kg |
| QC11K-16*4000 | 16mm | ≤450kN/cm | 4000mm | 0.5~3° | 1000mm | 30KW | 5010*1980*2830 | 15500Kg |
| QC11K-16*5000 | 16mm | ≤450kN/cm | 5000mm | 0.5~3.0° | 1000mm | 30KW | 5900*2600*2830 | 25000Kg |
| QC11K-16*6000 | 16mm | ≤450kN/cm | 6000mm | 1~3.0° | 1000mm | 37KW | 6900*2600*2830 | 36000Kg |
| QC11K-16*8000 | 16mm | ≤450kN/cm | 8000mm | 1~3.0° | 1000mm | 45KW | 8900*2900*3430 | 75000Kg |
| QC11K-20*2500 | 20mm | ≤450kN/cm | 2500mm | 1~3° | 1000mm | 30KW | 3440*1980*2830 | 14000Kg |
| QC11K-20*3200 | 20mm | ≤450kN/cm | 3200mm | 1~3° | 1000mm | 30KW | 4010*1900*2830 | 17000Kg |
| QC11K-20*4000 | 20mm | ≤450kN/cm | 4000mm | 1~3.0° | 1000mm | 37KW | 4850*2600*2900 | 22000Kg |
| QC11K-20*6000 | 20mm | ≤450kN/cm | 6000mm | 1~3.0° | 1000mm | 55KW | 6700*3000*3000 | 54000Kg |
| QC11K-30*2500 | 30mm | ≤450kN/cm | 2500mm | 1~3.0° | 1000mm | 45KW | 3440*1900*2830 | 25000Kg |
| QC11K-30*3200 | 30mm | ≤450kN/cm | 3200mm | 1~3.0° | 1000mm | 45KW | 4200*1900*3000 | 34000Kg |
Anmerkungen: Wenn diese Parameter nicht in der Zeit aktualisiert oder geändert werden, bitte verstehen Sie und treten Sie mit uns plaudern online oder emailen in Verbindung. DANKE.
