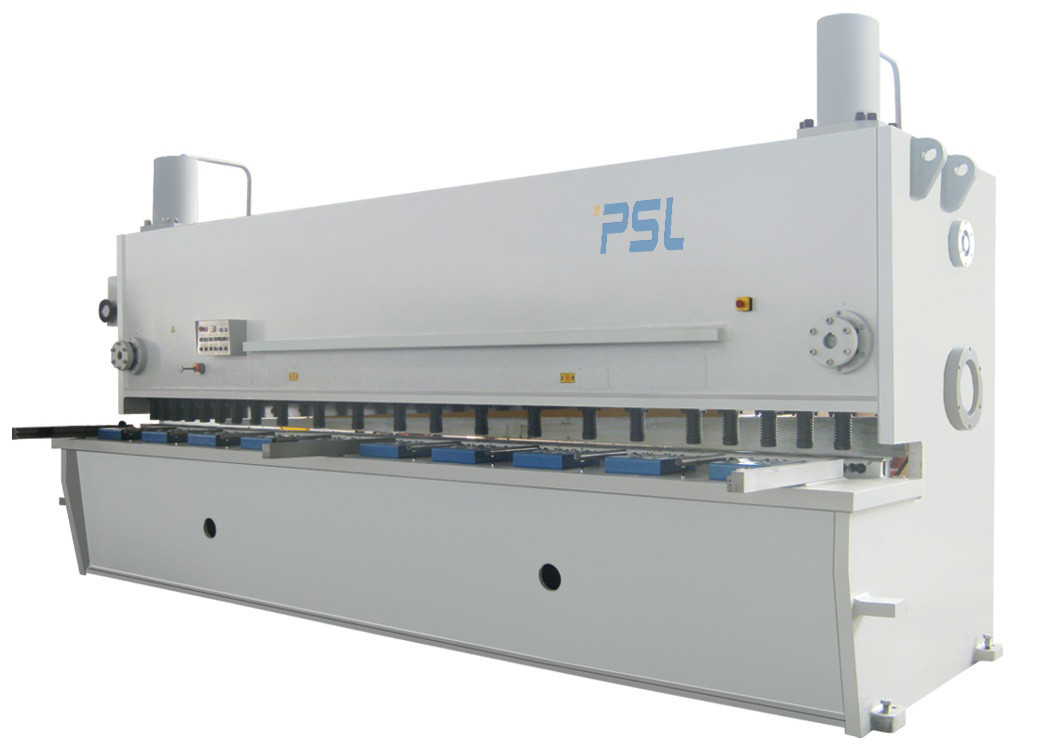

Guillotinen-Scherblatttrennschneider NC/CNC großer hydraulischer mit dem Öl-Kühlen
Hauptmerkmale und Eigenschaften,
1. Unter Verwendung der ug-Finit-Element-Methoden-Methode nimmt zusätzlicher Entwurf CAD, der Rahmen integrales Schweißen an und die Behandlung des internen Druckes der Erschütterungsbeseitigung und andere Methoden, zum der Werkzeugmaschine herzustellen haben höheren Starrheits- und Erschütterungswiderstand.
Der Schermaschinenrahmen ist- die geschweißte Struktur, die indem er aparatus und Entspannungsprozeß durch Vergütungsbehandlung gemacht wird, schweißt.
2. Die hydraulische Schere ist eine variable Rührstangen-Aktionsmaschine, die in einer Vielzahl von Schneidlängen u. von Kapazität produziert wird.
das Zurück-Messgerätstrahlnbewegen wird durch NC-/CNCprüfer gesteuert.
Schneidewinkel und up-/lowblattfreigabe können durch NC-/CNCprüfer entsprechend unterschiedlicher Plattenstärke und -Schneidlänge gesteuert werden u. bearbeitet werden.
3. Hydrauliksystem:
Adopt integrierte hydraulisches Kontrollsystem, zuverlässiger und einfach für Wartung.
Das Tandemölzylinder-Synchronisierungssystem wird angenommen, und die Maschine wird gleichmäßig betont. Indem man das Ölvolumen des Tandem-Zylinders justiert, kann der Scherwinkel bequemer justiert werden, um den Bedarf des Scherens von verschiedenen Plattenstärken zu erfüllen.
Rohrverbindung:
Alle Rohrverbindung unter Verwendung des EMB von GermanyBrand.
Siemens oder WN-Motor, Allead-Pumpen und Rexroth-Ventile sind verwendetes Ontario die Schere.
Hydrauliksystem ist der addierte abkühlende Kühler, der für den heißen Bereich speziell ist (optional)
4. motorisierte CNC hinteres Messgerätsystem. 1000-Millimeter-langes hinteres Messgerät mit 0,05 Millimeter Genauigkeit.
Hintere Messgerätfreigabe werden durch Estun E21s oder Delem DAC-360T gesteuert, die eine höhere geschnittene Genauigkeit sicherstellt.
Rückseitenmessgerät der hohen Genauigkeit mit Kugelumlaufspindel und linearem guider.
5. Er nimmt Berufstorart Werkzeughalterstruktur an. Der Universalbeförderungsballauflagetisch wird angenommen, um die Arbeitsintensität des Betreibers zu verringern.
6. rechteckige Blätter mit vier Schneiden, zum des Berufslebens, justierbarer scherender Winkel auszudehnen, um Verzerrung des Blattes zu verringern.
Oberer Blatthalter hat die innere Kippenstruktur, zum der materiellen Zufuhr herein zu erleichtern und der Genauigkeit des Werkstücks auch zu erhöhen
7. Diese scherende Linie nimmt NC-Kontrolleur Estun E21s an, oder CNC-Prüfer Delem DAC360T oder Cybelec T8, zum des vorderen Messgeräts/der Fütterungsachse (Schneidlänge), des Schneidewinkels und der Blätter zu steuern und zu fahren spalten sich,/Freigabe
Cnc-Prüfer DELEM DAC360T Scherkomfort an Ihren Fingerspitzen. Er verbessert das Scheren der effektiven und scherenden Qualität.
Eigenschaften des Kontrolleures DAC 360T
Platte basierte Wohnung
- Heller LCD-Bildschirm
- Hintere/vordere Messgerätsteuerung
- Ziehen Sie Funktion zurück
- Schneidewinkel und Abstandssteuerung
- Hublängebeschränkung
- Manuelle Bewegung aller Äxte
- Kraftsteuerung
- Blechdickemaß
- Rückkehr zur Absenderfunktion
- Zweite und dritte Servoachse (DAC-362T)
- Blattunterstützung
8. Das Hydrauliksystem benutzt einen Blasentypakkumulator als zusätzliche Energiequelle und absorbiert die Druckauswirkung des Systems gleichzeitig, damit die Werkzeugmaschine glatt läuft und die Geräusche niedrig sind.
Spezifikationen der Schere QC11K-16x6000,
| Spezifikation |
QC11K-16x6000 |
| Stärke Max. Cutting |
16mm (Flussstahl)
8mm (Edelstahl)
|
| Max. Schnitthöhe |
6000mm |
| Anschläge |
4-12mal/Minute |
| Backgauge-Anschlag |
10-1000mm |
| Scherwinkel |
0.5-2.5Degree |
| Ausladung |
100mm |
| Höhe der Funktionstabelle |
900mm |
| Breite der Funktionstabelle |
600mm |
| Hauptservoleistungsstärke |
37kw |
| Maße: |
7000x2400x3600 |
| Nettogewicht Appro. |
36Tons |
| Volt. |
380V, 50HZ
|
Standard konfiguriert,
| Optionales Modell |
Hersteller |
Anmerkungen |
| Cnc-System |
E21s
TP-07
P40T
DAC360
|
ESTUN
ELGO
DELEM
|
|
| Inverter |
Delta, INVT |
TW |
| Hydrauliksystem |
Hauptmagnetventile |
Rexroth
YUKEN
|
|
| Hinteres Messgerät |
Wechselstrommotor
Servomotor (optional)
Kugelumlaufspindel + lineares guider
|
PSL
Taiwan
|
|
| Ölpumpe |
Innere Getriebeölpumpe |
Sonnig
|
|
| Netzspannung |
Wechselstrommotor
|
WN |
|
| Vordere Arbeitstabelle |
Spezielle Palette und Ballgestell |
PSL |
|
| Sicherheit |
Vordere Stahlzäune + hinterer sicherer Sensor-Schutz (optional) |
PSL |
|
| Schneidspalt |
Handbuch
Motorisiert
Nc-Prüferbetrieb
|
PSL |
|
| Elektrische Komponenten |
Schneider-Relais, Kontaktgeber |
Schneider |
|
| Fußschalter |
Vertikaler Schalter Kacon |
Koreanisch |
|
| Tiefe Kehle |
150mm -500mm (optional) |
PSL |
|
QC11K-Reihenhauptparameter,
| Modell |
Maximum.
Tkn.
|
Streckgrenze |
Max. Length |
Winkel |
X.Stroke |
Energie |
L*W*H (Millimeter) |
Gewicht |
| QC11K-6*2500 |
6mm |
≤450kN/cm |
2500mm |
0.5-2.5° |
750mm |
7.5kW |
3140*1740*2040 |
4800Kg |
| QC11K-6*3200 |
6mm |
≤450kN/cm |
3200mm |
0.5-2.5° |
750mm |
7.5KW |
3750*1770*2150 |
5800Kg |
| QC11K-6*4000 |
6mm |
≤450kN/cm |
4000mm |
0.5-2.5° |
750mm |
11KW |
4830*1840*2150 |
7500Kg |
| QC11K-6*5000 |
6mm |
≤450kN/cm |
5000mm |
0.5-2.5° |
750mm |
15KW |
5830*1840*2150 |
13000Kg |
| QC11K-6*6000 |
6mm |
≤450kN/cm |
6000mm |
0.5-3° |
750mm |
15KW |
6480*2100*2300 |
18000Kg |
| QC11K-8*2500 |
8mm |
≤450kN/cm |
2500mm |
0.5-2.5° |
750mm |
11KW |
3040*1700*1700 |
5500Kg |
| QC11K-8*3200 |
8mm |
≤450kN/cm |
3200mm |
0.5-2.5° |
750mm |
11KW |
3860*1700*1700 |
6200Kg |
| QC11K-8*4000 |
8mm |
≤450kN/cm |
4000mm |
0.5-2.5° |
750mm |
11KW |
4640*1700*1700 |
7900Kg |
| QC11K-8*5000 |
8mm |
≤450kN/cm |
5000mm |
0.5~3° |
750mm |
18.5KW |
5400*2400*2000 |
13500Kg |
| QC11K-8*6000 |
8mm |
≤450kN/cm |
6000mm |
0.5~3° |
750mm |
22KW |
6480*2100*2350 |
19000Kg |
| QC11K-8*8000 |
8mm |
≤450kN/cm |
8000mm |
0.5~3° |
750mm |
22KW |
8580*2130*2350 |
29500Kg |
| QC11K-10*2500 |
10mm |
≤450kN/cm |
2500mm |
0.5-2.5° |
950mm |
15KW |
3040*1800*1700 |
6500Kg |
| QC11K-10*3200 |
10mm |
≤450kN/cm |
3200mm |
0.5-2.5° |
950mm |
11KW |
3850*1830*1900 |
7500Kg |
| QC11K-10*4000 |
10mm |
≤450kN/cm |
4000mm |
0.5-2.5° |
950mm |
15KW |
4650*2100*2000 |
11000Kg |
| QC11K-10*5000 |
10mm |
≤450kN/cm |
5000mm |
0.5~2.5° |
950mm |
15KW |
5750*2100*2000 |
16000Kg |
| QC11K-10*6000 |
10mm |
≤450kN/cm |
6000mm |
0.5~2.5° |
950mm |
15KW |
6500*2100*2300 |
24000Kg |
| QC11K-10*8000 |
10mm |
≤450kN/cm |
8000mm |
0.5~2.5° |
950mm |
15KW |
6800*2100*2300 |
32000Kg |
| QC11K-13*2500 |
13mm |
≤450kN/cm |
2500mm |
0.5-2.5° |
1000mm |
15KW |
3285*1830*2390 |
7500Kg |
| QC11K-13*3200 |
13mm |
≤450kN/cm |
3200mm |
0.5-2.5° |
1000mm |
15KW |
3855*1830*2390 |
9500Kg |
| QC11K-13*4000 |
13mm |
≤450kN/cm |
4000mm |
0.5-2.5° |
1000mm |
18.5KW |
4850*1830*2390 |
12500Kg |
| QC11K-13*6000 |
13mm |
≤450kN/cm |
6000mm |
0.5~3° |
1000mm |
30KW |
6850*1930*2650 |
30000Kg |
| QC11K-13*8000 |
13mm |
≤450kN/cm |
8000mm |
0.5~3° |
1000mm |
30KW |
8950*2130*2850 |
46000Kg |
| QC11K-13*9000 |
13mm |
≤450kN/cm |
9000mm |
0.5~3° |
1000mm |
45KW |
9980*2130*2850 |
65000Kg |
| QC11K-13*10000 |
13mm |
≤450kN/cm |
10000mm |
0.5~3° |
1000mm |
45KW |
11050*2500*3100 |
85000Kg |
| QC11K-16*2500 |
16mm |
≤450kN/cm |
2500mm |
0.5~3° |
1000mm |
22KW |
3440*1940*2830 |
9500Kg |
| QC11K-16*3200 |
16mm |
≤450kN/cm |
3200mm |
0.5~3° |
1000mm |
22KW |
4010*1940*2830 |
11000Kg |
| QC11K-16*4000 |
16mm |
≤450kN/cm |
4000mm |
0.5~3° |
1000mm |
30KW |
5010*1980*2830 |
15500Kg |
| QC11K-16*5000 |
16mm |
≤450kN/cm |
5000mm |
0.5~3.0° |
1000mm |
30KW |
5900*2600*2830 |
25000Kg |
| QC11K-16*6000 |
16mm |
≤450kN/cm |
6000mm |
1~3.0° |
1000mm |
37KW |
7000*2400*3600 |
36000Kg |
| QC11K-16*8000 |
16mm |
≤450kN/cm |
8000mm |
1~3.0° |
1000mm |
45KW |
8900*2900*3430 |
75000Kg |
| QC11K-20*2500 |
20mm |
≤450kN/cm |
2500mm |
1~3° |
1000mm |
30KW |
3440*1980*2830 |
14000Kg |
| QC11K-20*3200 |
20mm |
≤450kN/cm |
3200mm |
1~3° |
1000mm |
30KW |
4010*1900*2830 |
17000Kg |
| QC11K-20*4000 |
20mm |
≤450kN/cm |
4000mm |
1~3.0° |
1000mm |
37KW |
4850*2600*2900 |
22000Kg |
| QC11K-20*6000 |
20mm |
≤450kN/cm |
6000mm |
1~3.0° |
1000mm |
55KW |
6700*3000*3000 |
54000Kg |
| QC11K-30*2500 |
30mm |
≤450kN/cm |
2500mm |
1~3.0° |
1000mm |
45KW |
3440*1900*2830 |
25000Kg |
| QC11K-30*3200 |
30mm |
≤450kN/cm |
3200mm |
1~3.0° |
1000mm |
45KW |
4200*1900*3000 |
34000Kg |
Anmerkungen: Dieser Parameter ist basiertes 2019 desgin. Wenn die Parameter nicht in der Zeit aktualisiert werden, bitte verstehen Sie und treten Sie mit uns durch Schwätzchen online oder E-Mail in Verbindung. DANKE.
