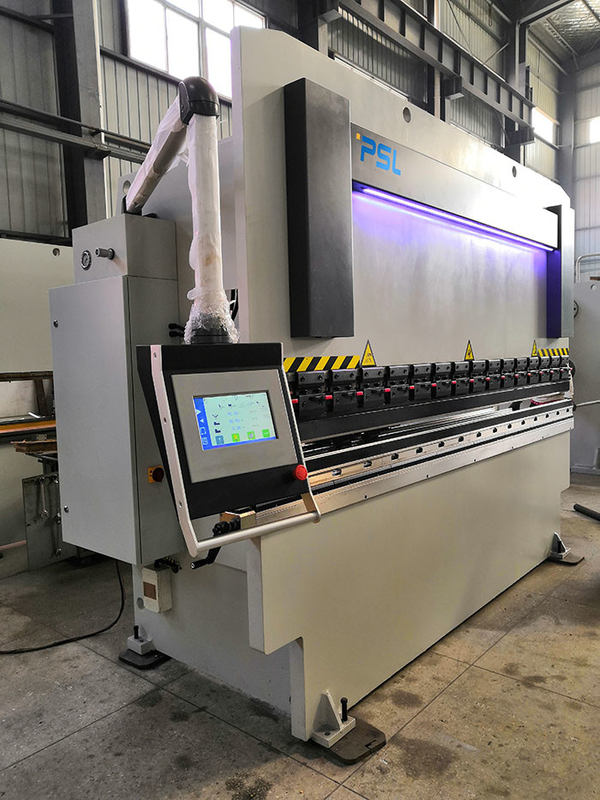

Kleiner Cnc Fuß 165Ton der hydraulische Presse-Bremse-NC-Blatt-verbiegenden Maschinen-12

Bremse hydraulischer Presse CNC Art der verbiegenden Maschine LVD-YSD NC-Blattes





  Haupteigenschaften dieser Maschine:



PPT (K) ist seires Presse-Bremse eine verbiegende Maschine des traditionellen Blechs. Sie ist einfach dem Aussehen nach schön, dem Aussehen nach, bequemes in Kraft und einfach in der Anpassung.



Eine einfache, effektive und genaue mechanische Zwangssynchronisierungs-Systemsteuerung wird angenommen, und die Ramsynchronisierung wird durch eine Drehungswelle gesteuert, und der verbiegende Beendigungsgrad wird durch einen mechanischen Anschlag verwirklicht.



PPTK kann numerische Kontrollfunktion verwirklichen.



Niedrige Kosten und einfache Wartung.



Der Nachteil ist, dass die Leistungsfähigkeit niedrig ist und der Grad an Digital-Analog-Wandlung durchschnittlich ist.













Hauptfunktionen der Pressebremse:



1. 1.   Diese verbiegende Maschine ist angenommene computergesützte Konstruktion von LVD-Technologie. Der Rahmen, das RAM und andere wichtige machinging Teile werden durch ANSYS-Finit-Element-Methoden-Software zum garrantee die Stärke und die strukturelle Vernunft des Rahmens analysiert.







1,2.   Der Rahmen nimmt integrale schweißende Struktur an, die gute Starrheit und starke Stabilität hat.



1,3.    Q235-B Stahlplatte wird für die vier Großteile der zweiten Seitenwand, vertikalen der Platte des Worktable und des Gleitstücks benutzt.



1,4.    Automatisches Kolbenschweißen durch versenktes Elektroschweißen wird angenommen. Beim Schweißen, drehen Sie Schweißen auf beiden Seiten um, um Deformation, zu schweißen zu verringern. Die Schweißung ist von der Unterschneidung, vom Luftloch, vom Sprung und von anderen schweißenden Defekten frei.



1,5.    Nachdem der Rahmen geschweißt ist, wird der Hochtemperaturvergütungsalternde Behandlungsprozeß angenommen, um den schweißenden Druck zu beseitigen und die Genauigkeit und die Stabilität der verarbeiteten Teile sicherzustellen.



1,6.   Die maschinelle Bearbeitung des Rahmens nimmt die einmalige festklemmende Mitte der Bearbeitungsart großen Boden Bohrens und der Fräsmaschine und der Bockmaschinellen bearbeitung an, um die Genauigkeit der maschinellen Bearbeitung von Teilen sicherzustellen.







2. Zylinder:

2. 1.   Der Zylinderblock wird integral mit Stahl 45# geschmiedet und genügende Starrheit und Stärke hat. Nach dem Schmieden und der Formung wird der interne Druck durch zerstörungsfreien Prüfungsund Vergütungsprozeß beseitigt.



2,2.    Die Kolbenstange und der Zylinderkopf werden von 45# schmiedeten Stahl und löschen, um ihre guten umfassenden mechanischen Eigenschaften sicherzustellen hergestellt.



2,3     Die Verarbeitung des Zylinderblocks wird hauptsächlich auf dem beweglichen Bockmahlen CNC durchgeführt. Auf der Voraussetzung der Gewährleistung der Maßgenauigkeit und der geometrischen Toleranz, kann die Oberflächenrauigkeit Ra0.4 erreichen.



2,4.     Die Kolbenstange und der Zylinderkopf kupfernen Schmelzprozess annehmen. Das flüssige Kupfer ist Messing, das die Stützstärke und Exzenterden lastswiderstand der Führeroberfläche verbessert, und schafft auch Vorbedingungen für zuverlässige Dichtung.



2,5.   Nach dem Hochfrequenzlöschen die Oberfläche der Kolbenstange ist schwerer Boden, und die Härte kann hrc45 erreichen, das die Verschleißfestigkeit der Oberfläche verbessert. Nach Verchromung erreicht die Stärke der Beschichtung 0.08mm. Nach Verchromung werden die reibende und polierende Erschütterung angenommen, um seine Rundung und cylindricity sicherzustellen, und die Oberflächenrauigkeit wird weiter verbessert.



3.    Drehungs-Stange zwang mechanische Synchronisierung, Grenzstopperbalance mit Y-Achse der hohen Präzision.





4.   Hydrauliksystem,

4,1   Stellen Sie europäische neue Technologie vor und nehmen Sie integrierten Ventilblock an.

4,2   Das Hydrauliksystem hat, Sammelschutz zu überbelasten, der sicher und zuverlässig ist-.

4,3   Die Ölpumpe nimmt die Hochdruckinnenzahnradpumpe von Nachi-Firma in Japan an, das Hochdruck- und lärmarmes widerstehen kann.

4,4    Der Dichtungsring wird von deutscher Merkel-Firma, mit guter Dichtungsleistung, zuverlässiger Operation und langer Nutzungsdauer gemacht.

4,5   Es gibt eine klare und intuitive Ölstandhöhenanzeige.

4,6    Das Hydrauliksystem wird mit einem Filter mit hoher Entstörungsgenauigkeit ausgerüstet.

4,7    Die Werkzeugmaschine kann unter bewerteter Last ununterbrochen arbeiten, und das Hydrauliksystem ist ununterbrochen stabil.







5.    Das hintere Messgerät wird durch Stahlkonstruktion geschweißt und hohe Starrheit hat. Es wird vom Servomotor, von der Kugelumlaufspindel und vom linearen Führer gefahren, um Operation der hohen Präzision sicherzustellen. Die Zurückmessgerätfinger hat hohen Parallelismus und schnelle Anpassung auf linearem guider.




6.    Manuelles Tabellenablenkungs-Ausgleichsgerät,

Der integrale justierbare konvexe Worktable kann genaue Länge des Ablenkungsausgleiches im allgemeinen erhalten. Er kompensiert effektiv die Ablenkungsdeformation, die durch den Schieber und die vertikale Platte des Worktable verursacht wird und kann ein ideales verbiegendes Werkstück erhalten. Der Ablenkungsausgleichswerktisch kann innerhalb der Nutzungsdauer der Werkzeugmaschine wartungsfrei sein.





7.    Spezielles Spitzenwerkzeug wird mit dem schnellen Festklemmen entworfen für das Verbiegen von dünnen Edelstahlplatten gepasst.

V-Würfel 4-way mit verschiedenen Öffnungen



Materialien von Werkzeugen: 42CrMo HRC45



8.    Fuß Pedal/swtich mit Notaus.



9.    Vordere Lampe der RAM-Abdeckung LED für das Beleuchten.



10.   Cnc-Prüfer für Bremse der hydraulischen Presse: Delem DA41T, Estun E300T, EASYCAT TP10s

Dieses kann Prüfer zwei Servoachse-cc$x u. Y und crwoning Tabelle nur steuern.

Multi-Arbeit-Schrittprogrammierungsfunktion ist in der Lage, eine Selbsttätigkeit und eine contnuous Positionierung oder Mehrstufenverfahren sowie eine automatische Präzisionsanpassung für Stellungen des hinteren Stoppers und des gleitenen Blockes zu erzielen;









Hauptkomponenten:



Optionales Modell	Hersteller	Anmerkungen
Cnc-System	E300T TP-10S SNC53 DA41T	ESTUN EASYCAT   DELEM	(Optional) (Optional)
Hydrauliksystem	Hauptmagnetventile	Rexroth ZUERST
Dichtungen	Zylinder	MERKEL NOK
Hinteres Messgerät	Servomotor Kugelumlaufspindel + lineares guider	EASTCAT Taiwan
Ölpumpe	Innere Getriebeölpumpe	Nachi Sonnig
Netzspannung	Wechselstrommotor Servomotor	Wanbang VEICHI	(Optional)
Arbeitstabelle	Manuelle krönende Tabelle Motorisierte mechanische krönende Tabelle	PSL PSL	Optional
Sicherheit	Seiten-Stahlzäune der Front zwei Hinterer sicherer Sensor-Schutz	PSL	(Optional)
Vorderer Tragarm	Örtlich festgelegter einfacher Tragarm Tragarme angebracht am linearen Führer	PSL	(Optional)
Spannung	380V/50HZ	PSL	Besonders angefertigt
Elektrische Komponente	Schneider-Relais, Kontaktgeber	Schneider
Fußschalter	Koreanischer vertikaler Schalter Kaikun	Koreanisches Kaikun
Kehle-deptj	400mm 400-600mm (optional)	PSL





Optionale Funktionen oder Teile,



1.   Vordere Anhängerbewegungen glatt auf linearem guider entlang Worktable herein zur Rechten oder leftward, können auch auf und ab justiert werden.



2. CNC-Prüfer SNC53, zum von mehr axises mit Servomotoren (X, Y1, Y2, R, Z1, Z2) zu steuern



3. motorisierte die mechanische krönende Tabelle (Ablenkungsausgleich) justiert durch CNC-Prüfer.



4. Zurück-Messgerätstrahl mit dem doppelten linearen guider, zum von Fingern leicht zu bewegen (Z1, Z2).



5. manuelle oder treibende Zurückmessgerätservofinger Auf-/Ab (R-Achse).



5. Hauptbewegungsaktualisierungen zum Servomotor, zum von Energie und von Energiekosten zu sparen.



6. Lasersicherheitsschutz.



7. kann Tiefenkehle oben zu 500mm oder zu mehr.



8. abkühlender Kühler für Hydrauliksystem

























PPT (K) Reihenhauptparameter.





NameModel	40/12.5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
Nenndruck kN	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
Faltbare Brettbreite Millimeter	1250	2000	2500	2000	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
Druckspaltenteilung Millimeter	890	1640	2050	1640	2050	2550	3150	2050	2550	3150	2550	3150	2550	2150
Schieberanschlag Millimeter	100	100	100	100	100	100	100	130	130	130	130	130	150	150
Schieberanpassungsabstand Millimeter	80	80	80	80	80	80	80	110	110	110	110	110	120	120
Abstand zwischen Schieber und Tabelle Millimeter	300	300	300	300	300	300	300	310	310	310	310	310	350	350
Bügeltiefe Millimeter	200	200	200	200	200	200	200	200	200	200	200	200	250	250
Worktablebreite Millimeter	140	140	140	140	140	140	140	180	180	180	180	180	180	180
Fahrgeschwindigkeit mm/s	100	100	100	78	100	100	100	100	100	100	100	100	100	100
Arbeitsgeschwindigkeit mm/s	10	10	10	7	7	7	7	8	8	8	8	8	8	8
Rücklaufgeschwindigkeit mm/s	90	90	90	80	88	88	88	60	60	60	60	60	68	68
Leistungsstärkekilowatt	3	3	3	3	4	4	4	5,5	5,5	5,5	7,5	7,5	11	11
Nettogewicht der Werkzeugmaschine Kilogramm	2000	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
Hinterer Block, der Millimeter sperrt	400	400	400	400	600	600	600	600	600	600	600	600	600	600
Kraftstofftankvolumen L	63	63	109,5	63	109,5	130,8	130,8	130,8	130,8	130,8	130,8	130,8	164,7	164,7
Gesamtgrößenlänge Millimeter	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
Maße Millimeter	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
Auftrittgröße hoher Millimeter	2149	1980	1980	2030	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
