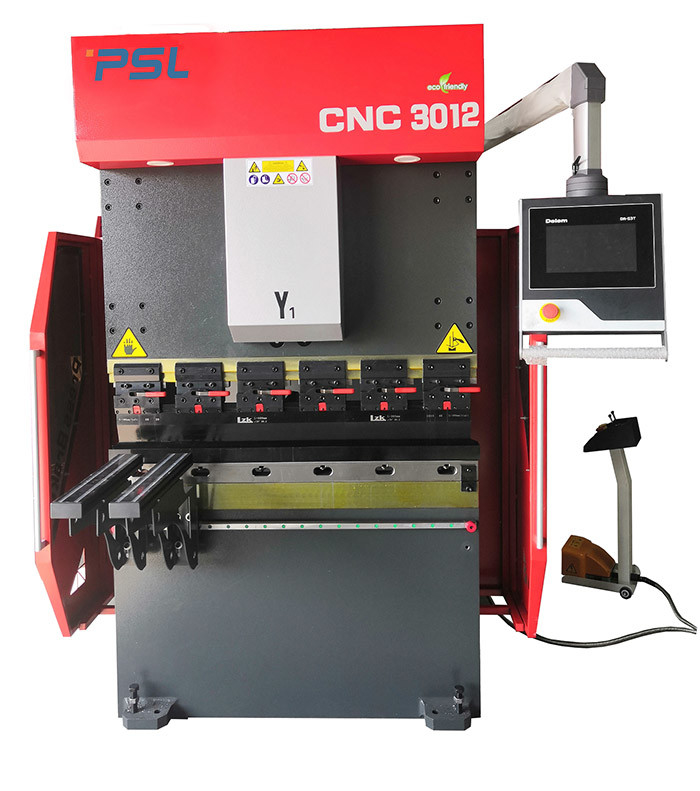

Multi Achse 30 Tonne Mini-CNC-elektrohydraulische Servopresse-Bremsverbiegende Maschine

Multi Achse CNC-Blech, das elektrohydraulische Presse-Bremse fabriziert



Principe und Eigenschaften der Maschine:



1, Struktur der Presse-Bremse:
1) komplette Stahl-geschweißte Struktur; verlassene und rechte Häuser, Arbeitstabelle und Zylinderbasis werden in einen ganzen Rahmen geschweißt.

2) Nachdem man geschweißt hat wird der interne Druck durch das Mildern beseitigt, also ist der ganze Stahl stark und die Stabilität ist gut.
2) ANSYS-Finit-Element-Methoden-Software, zum der Zuverlässigkeit der Maschine und der Präzision sicherzustellen.



2, Hydrauliksystem:
1) Integriertes Kontrollsystem importiert aus Rexroth Deutschland;
2) verringern die Installation von Rohrleitungen;
3) stellen die Arbeitsstabilität und den besseren Auftritt sicher.



3, Hauptölzylinder:
1) Regelungsmodus: Elektrohydraulisches Servoventil Deutschlands und importierter kratzender Machthaber;

2) Hydraulische HochfrequenzSteuerungstechnik, schneller, leistungsfähiger und genau.
3) Total unterschiedlich zu traditionellen verbiegenden Maschinen des mechanischen Anschlags;
4) hohe Präzision der Gleitenposition und -c$verbiegens;
5) genaue und stabile Operation



4, hinteres Messgerät:
1) Kugelumlaufspindel der hohen Qualität und lineares guider, zum der stoppenden Präzision sicherzustellen.
2) ist das funktionellmultiachsenblockieren entsprechend der Anforderung des Kunden verfügbar.

3) Sätze des Standards 2 Finger, die in das lineare guider installiert ist auf hinteren Messgerätstrahl, hinsichtlich der komplexen Formwerkstücke, hinteres Messgerätsystem mit 4 oder 5 Fingern und entsprechende Würfel angebracht werden, sind für Ihr wählen verfügbar.



5, Seiten des Körpers zwei:
1) werden c-Formbleche auf beiden Seiten gepasst;
2) ist der hohe Präzision Gittermachthaber auf den c-Formblechen;
3) vermeiden die Einflüsse auf die verbiegende Präzision, die aus Verzerrung des Maschinenkörpers während des Biegeprozesses sich ergibt.



6, CNC-Prüfer:

1) Alle Aktionen (laufende X, r-, z-Äxte) des hinteren Stoppers durch CNC-System;

2) Der Anschlag von Ram werden durch CNC-System gesteuert

3) Das Hydrauliksystemfließen und -druck wird durch CNC-System gesteuert

4) Die Anpassung des Ablenkungsausgleiches werden durch CNC-System gesteuert

5) Alle Operationen sind bequem und schnell.









Grundkonfiguration:





Nein	Name	Vorbildlich/Fertigung
1	Cnc-System	Holland Delem DA53T, DA58T, DA66T-Prüfer ESA S630, S640, S650 CYBELEC CT8, CT12 LZ-1000
2	Elektrik	Elektrik Frankreichs Schneider
3	Zurück-Messgerät	Kugelumlaufspindel + lineares guider; 2sets des Fingers verschiebend auf linearem guider
4	Hauptmotor	Siemens Wechselstrommotor
5	Servomotor	Nanjing Estun
6	Servofahrer	Nanjing Estun
7	Fußschalter	KACON, Südkorea
8	Dichtungsring	BAUSER und Busak+Shamban, Deutschland

9	Hydrauliksystem	Rexroth, Deutschland
10	Öl-Pumpe	Hochleistung Deutschlands ALLEAD u. lärmarme Innenzahnradpumpe Öl-Pumpe
11	Ölleitungs-Verbindungsstück	Deutschland EMB
12	Spitzenwerkzeug und V-Würfel	Ein Satz des Standardspitzenwerkzeugs und V sterben
13	Zurück-Messgerät	Kugelumlaufspindel Taiwans Hiwin und lineare Führungsschiene
14	Öl-Zylinder	China Taifeng
15	Schnelles Festklemmen	Chinesische Marke
16	Ablenkungs-Ausgleich	Mechanischer Ausgleich/krönende Tabelle

17	Kratzender Machthaber	Italien GIVI
18	Standardachse	4 +1 (Y1, Y2, X, R, +V)





Einleitung von Hauptteilen:



-- Cnc-Prüfer:



-- Hydrauliksystem Deutschlands Rexroth:













-- Gelenke Deutschlands EMB

Vorzügliche Form

Feine Enge

Großes Fließen

Niederdruckverlust

Keine Ölleckage.













-- GIVI Sensor Ruler

Die elektrohydraulische Regelservosteuerung des CNC-Pressebremsgebrauches völlig,

Rampositionssignale können Feedback zu CNC-System durch zwei Seiten Sensor-Machthaber sein,



dann justiert CNC-Prüfer DA58T die flüssige Menge des Öls, indem er die öffnende Größe des synchronen Ventils ändert

, das RAM Y1 hiermit steuernd, Y2, das auf dem gleichen Niveau läuft und behalten den parallelen Zustand des Worktable bei.









-- Mechanische Krönen/Ausgleichstabelle

• Der lokale Ablenkungsausgleichsmechanismus benutzt eine mechanische Störungstabellen-Ausgleichsstruktur. Steuerung der automatischen Berechnung CNC-Prüfers.
• Jede Gruppe besteht einigen Gruppen aus der dreidimensionalen gebogenen Oberflächen mit verschiedenen Steigungen. Die Ausgleichskurve ist näher an der Deformationskurve der Diaplatte, die erheblich die Genauigkeit der maschinellen Bearbeitung der verbiegenden Maschine verbessert.









-- Backgauge-System

●X-Achse drived durch Servomotor über Kugelumlaufspindel

●R-Achse drived durch Servomotor über Kugelumlaufspindel oder Zahnstangentrieb

●Kugelumlaufspindel Taiwans HIWIN und Zwischenlagen-Führer

●alle drivServo Motoren

●Handbuch, welches die Position von Fingern justiert

●Z1, Äxte Z2 drived durch Servomotor über gutes Zahnstangentrieb (optional)









-- Schnelles Festklemmen, zum des Spitzenwerkzeugs fastly und leicht zu reparieren









--Standardspitzenwerkzeug und doppelter V-Würfel (Amada-Art) auf Maschine

Materialien: 42CrMo

Löschender Gesamtprozeß, hohe Härte und gute Verschleißfestigkeit.

Einfacher oder doppelter V-Würfel V8, V12, V16 (besonders angefertigt)









-- Deutschland BAUSER und Busak+Shamban-Dichtungen

Starke Antiverdrängungsfähigkeit sich zu spalten

Dichtungen werden nicht verdreht oder fliped

Gute Verschleißfestigkeit und einfache Versammlung

Gutes wasserundurchlässiges







-- Zuverlässiges elektrisches System

• Elektrische Komponente (Relais, Kontaktgeber) Frankreich Schneider
• Staubdichter Kabinettgrad IP54, zum des elektrischen Systems der hohen Qualität zu garantieren
• Funktion der offener Tür und des Ausschaltens

• Servolokführer Estun der hohen Qualität zu X, R, z-Äxte.
