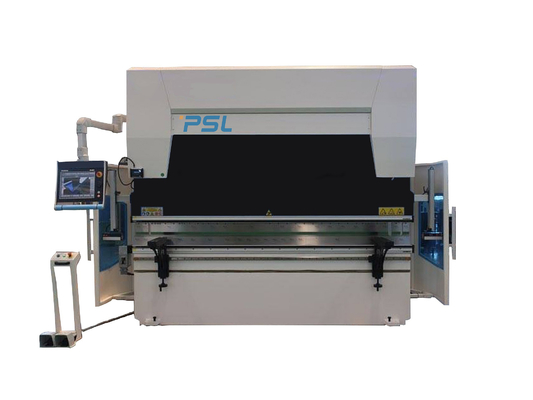

DELEM DA66T DA 65 hydraulische Presse-Bremskabel-Tray Bending Machines 63 CNC Tonne 2500mm

Selbstblech, das elektrohydraulische Presse-Bremsservohauptmotor CNC verbiegt



Anwendungs-Einleitung,

Diese CNC-Pressebremse benutzt die Werkzeuge (Standard- oder Spezialwerkzeuge) um Blechtafel in Werkstücke von verschiedenen geometrischen Querschnittsformen zu verbiegen.

Es ist ein Blech, welches die Maschine bildet, die für die kaltwalzende Blechverarbeitung bestimmt ist.

Es ist in verbiegender Industrie des Blechs, wie Automobil, Flugzeugherstellung, Leichtindustrie, Schiffbau, Behälter, Aufzug, Eisenbahnfahrzeugen und anderen Industrien weitverbreitet.

Diese verbiegende Maschine CNC hilft Ihnen, den Biegeprozess zu erleichtern und die verbiegende Leistungsfähigkeit in großem Maße zu verbessern.





Principe und Eigenschaften der Maschine:



1, Struktur der Presse-Bremse:
1) komplette Stahl-geschweißte Struktur; verlassene und rechte Häuser, Arbeitstabelle und Zylinderbasis werden in einen ganzen Rahmen geschweißt.

2) Nachdem man geschweißt hat wird der interne Druck durch das Mildern beseitigt, also ist der ganze Stahl stark und die Stabilität ist gut.
2) ANSYS-Finit-Element-Methoden-Software, zum der Zuverlässigkeit der Maschine und der Präzision sicherzustellen.



2, Hydrauliksystem:
1) Integriertes Kontrollsystem importiert aus Rexroth Deutschland;
2) verringern die Installation von Rohrleitungen;
3) stellen die Arbeitsstabilität und den besseren Auftritt sicher.





3, Hauptölzylinder:
1) Regelungsmodus: Elektrohydraulisches Servoventil Deutschlands und importierter kratzender Machthaber;

2) Hydraulische HochfrequenzSteuerungstechnik, schneller, leistungsfähiger und genau.
3) Total unterschiedlich zu traditionellen verbiegenden Maschinen des mechanischen Anschlags;
4) hohe Präzision der Gleitenposition und -c$verbiegens;
5) genaue und stabile Operation





4,   Mechanische Krönen/Ausgleichstabelle



1)   Der lokale Ablenkungsausgleichsmechanismus benutzt eine mechanische Störungstabellen-Ausgleichsstruktur. Steuerung der automatischen Berechnung CNC-Prüfers.

2)   Jede Gruppe besteht einigen Gruppen aus der dreidimensionalen gebogenen Oberflächen mit verschiedenen Steigungen. Die Ausgleichskurve ist näher an der Deformationskurve der Diaplatte, die erheblich die Genauigkeit der maschinellen Bearbeitung der verbiegenden Maschine verbessert.









5, hinteres Messgerätsystem:
1) Kugelumlaufspindel der hohen Qualität und lineares guider, zum der stoppenden Präzision sicherzustellen.
2) ist das funktionellmultiachsenblockieren entsprechend der Anforderung des Kunden verfügbar.

3) Sätze des Standards 2 Finger, die in das lineare guider installiert ist auf hinteren Messgerätstrahl, hinsichtlich der komplexen Formwerkstücke, hinteres Messgerätsystem mit 4 oder 5 Fingern und entsprechende Würfel angebracht werden, sind für Ihr wählen verfügbar.





6, Seiten des Körpers zwei:
1) werden c-Formbleche auf beiden Seiten gepasst;
2) ist der hohe Präzision Gittermachthaber auf den c-Formblechen;
3) vermeiden die Einflüsse auf die verbiegende Präzision, die aus Verzerrung des Maschinenkörpers während des Biegeprozesses sich ergibt.



7, CNC-Prüfer Delem Series:

1) Alle Aktionen (laufende X, r-Äxte) des hinteren Stoppers;

2) Der Anschlag von Ram (Äxte Y1, Y2)



3) Hydrauliksystemfließen und -druck



4) Die Anpassung des Ablenkungsausgleiches

5) kann Kunde unterschiedlich die backgauge Form wählen

X+R; (DA53T, DA58T)

X+R+Z1+Z2; (unter Verwendung DA-66T, DA-69T)

X+X (Delta) +R+Z1+Z2; (unter Verwendung DA-66T, DA-69T)

X1+X2+R1+R2+Z1+Z2. (unter Verwendung DA-66T, DA-69T).

 X1+X2+R1+R2+Z1+Z2+Z3+Z4. (unter Verwendung DA-66T, DA-69T).







8, GIVI Sensor Ruler

1) die elektrohydraulische Regelservosteuerung des CNC-Pressebremsgebrauches völlig,

2) können Rampositionssignale Feedback zu CNC-System durch zwei Seiten Sensor-Machthaber sein,

3) dann justiert CNC-Prüfer DA58T die flüssige Menge des Öls, indem er die öffnende Größe des synchronen Ventils ändert

, das RAM Y1 hiermit steuernd, Y2, das auf dem gleichen Niveau läuft und behalten den parallelen Zustand des Worktable bei.





9, schnell festklemmend, um Spitzenwerkzeug fastly und leicht zu reparieren







10. Standardspitzenwerkzeug und doppelter V-Würfel (Amada-Art) auf Maschine

Rohstoffe: 42CrMo

Einfacher oder doppelter V-Würfel V8, V12, V16 (besonders angefertigt)

Löschender Gesamtprozeß, hohe Härte und gute Verschleißfestigkeit.









11, Deutschland BAUSER und Busak+Shamban-Dichtungen

Starke Antiverdrängungsfähigkeit sich zu spalten

Dichtungen werden nicht verdreht oder fliped

Gute Verschleißfestigkeit und einfache Versammlung

Gutes wasserundurchlässiges







12, zuverlässiges elektrisches System

• Elektrische Komponente (Relais, Kontaktgeber) Frankreich Schneider
• Staubdichter Kabinettgrad IP54, zum des elektrischen Systems der hohen Qualität zu garantieren
• Funktion der offener Tür und des Ausschaltens
• Servolokführer Estun der hohen Qualität zu X, R, z-Äxte.
• Servohauptmotor, zum von Energie und von Energiekosten zu sparen.









Grundkonfiguration:





Nein	Name	Vorbildlich/Fertigung
1	Cnc-System	Holland Delem DA53T, DA58T, DA66T-Prüfer ESA S630, S640, S650 CYBELEC CT8, CT12 LZ-1000
2	Elektrik	Elektrik Frankreichs Schneider
3	Zurück-Messgerät	Kugelumlaufspindel + lineares guider; 2sets des Fingers verschiebend auf linearem guider
4	Hauptmotor	Siemens Wechselstrommotor
5	Servomotor	Nanjing Estun
6	Servofahrer	Nanjing Estun
7	Fußschalter	KACON, Südkorea
8	Dichtungsring	BAUSER und Busak+Shamban, Deutschland

9	Hydrauliksystem	Rexroth, Deutschland
10	Öl-Pumpe	Hochleistung Deutschlands ALLEAD u. lärmarme Innenzahnradpumpe Öl-Pumpe
11	Ölleitungs-Verbindungsstück	Deutschland EMB
12	Spitzenwerkzeug und V-Würfel	Ein Satz des Standardspitzenwerkzeugs und V sterben
13	Zurück-Messgerät	Kugelumlaufspindel Taiwans Hiwin und lineare Führungsschiene
14	Öl-Zylinder	China Taifeng
15	Schnelles Festklemmen	Chinesische Marke
16	Ablenkungs-Ausgleich	Mechanischer Ausgleich/krönende Tabelle

17	Kratzender Machthaber	Italien GIVI
18	Standardachse	4 +1 (Y1, Y2, X, R, +V)
