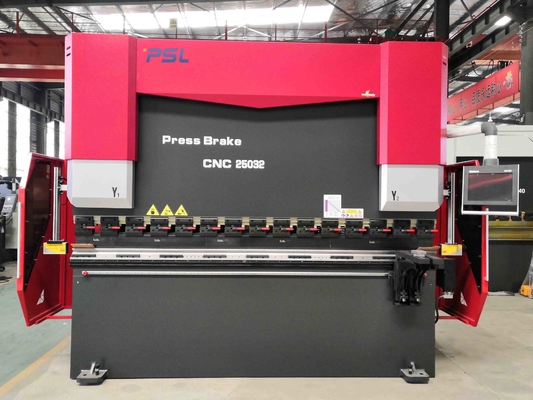

5 6 7 Achse kleine Cnc-Presse-Brems-Ausrüstung elektrisches doppeltes Servo-170ton 3200mm

Doppelte Servomotoren pumpen Steuerhydrauliksystem CNC-Presse-Bremse





Anwendungs-Einleitung,







Principe und Eigenschaften der Maschine:





1, Struktur der CNC-Presse-Bremse:
1) komplette Stahl-geschweißte Struktur; verlassene und rechte Häuser, Arbeitstabelle und Zylinderbasis werden in einen ganzen Rahmen geschweißt.

2) Nach geschweißt wird der interne Druck durch das Mildern beseitigt, also ist der ganze Stahl stark und die Stabilität.
2) ANSYS-Finit-Element-Methoden-Software, zum der Zuverlässigkeit und der Stärke des Maschinenrahmens und der verbiegenden Präzision sicherzustellen.



2, zu steuern CNC-System:

1) Alle Aktionen (laufende X, r-, z-Äxte) des Zurück-Messgerätstoppers;

2) Der Anschlag von Ram werden gesteuert



3) Hydrauliksystemfließen und -druck in zwei hydraulischen Servoeinheiten

4) Die Anpassung des Ablenkungsausgleiches





3, Hydrauliksystem:
1) Integriertes Kontrollsystem importiert aus Rexroth Deutschland;
2) zwei Öltanks mit Servo- Haupt-motors+pumps+valves-Brettern, die separat zwei sieds cylinderes fahren;

3) Verringern Sie die Installation von Rohrleitungen, wird weniger Öl benutzt und Öltemperatur ist niedriges langfristiges;
4) stellen die Arbeitsstabilität und den besseren Auftritt sicher.



4, zwei Hauptölzylinder:
1) Regelungsmodus: Deutschland-Servo-Ventile Bretter und importierter kratzender Machthaber;

2) Hydraulische HochfrequenzSteuerungstechnik, schneller, leistungsfähiger und genau.
3) Total unterschiedlich zu traditionellen verbiegenden Maschinen des mechanischen Anschlags;
4) hohe Präzision des in Position bringenden und verbiegenden Gleitens;


5, hinterer Messgerätstopper:
1) Kugelumlaufspindel der hohen Qualität und lineares guider, zum der stoppenden Präzision sicherzustellen.
2) ist das funktionellmultiachsenblockieren entsprechend der Anforderung des Kunden verfügbar.

3) Sätze des Standards 2 Finger, die in das lineare guider installiert ist auf hinteren Messgerätstrahl, hinsichtlich der komplexen Formwerkstücke, hinteres Messgerätsystem mit 4 oder 5 Fingern und entsprechende Würfel angebracht werden, sind für Ihr wählen verfügbar.



6, Seiten des Körpers zwei:
1) werden c-Formbleche auf beiden Seiten gepasst;
2) wird der hohe Präzision Gittermachthaber zwischen den c-Formblechen und dem Ram geregelt;
3) vermeiden die Einflüsse auf die verbiegende Präzision, die aus Verzerrung des Maschinenkörpers während des Verbiegens sich ergibt.









Einleitung von Hauptteilen:



-- Cnc-Prüfer DELEM DA53T:











-- GIVI Grating Ruler

Die elektrohydraulische Regelservosteuerung des CNC-Pressebremsgebrauches völlig,

Rampositionssignale können Feedback zu CNC-System durch zwei Seiten Sensor-Machthaber sein,



dann justiert CNC-Prüfer DA66T die flüssige Menge des Öls, indem er die öffnende Größe des synchronen Ventils ändert

, das RAM Y1 hiermit steuernd, Y2, das auf dem gleichen Niveau läuft und behalten den parallelen Zustand des Worktable bei.









-- Mechanische Krönen/Ausgleichstabelle

• Der lokale Ablenkungsausgleichsmechanismus benutzt eine mechanische Störungstabellen-Ausgleichsstruktur. Steuerung der automatischen Berechnung CNC-Prüfers.









-- Backgauge-Stopper,

●X-Achse drived durch Servomotor



●R-Achse drived durch Servomotor



●Z1, Z2 behaut (Finger 1 und 2) drived durch den Servomotor (optional)

●Z3, Äxte Z4 drived durch Servomotoren, um Stahlplattenweitere verfolgung während des Verbiegens zu stützen (optional)

●alle Äxte drived durch Servomotoren











-- Schnelles Festklemmen, zum des Spitzenwerkzeugs fastly und leicht zu reparieren









--Standardspitzenwerkzeug und doppelter V-Würfel (Amada-Art) auf Maschine

Materialien: 42CrMo

Löschender Gesamtprozeß, hohe Härte und gute Verschleißfestigkeit.

Einfacher oder doppelter V-Würfel V8, V12, V16 (besonders angefertigt)









-- Rollsiegel Deutschlands BAUSER und Busak+Shamban









-- Zuverlässiges elektrisches System

• Elektrische Komponente (Relais, Kontaktgeber) Frankreich Schneider
• Staubdichter Kabinettgrad IP54, zum des elektrischen Systems der hohen Qualität zu garantieren
• Funktion der offener Tür und des Ausschaltens

• Servolokführer Estun der hohen Qualität







--  Lasersicherheitsschützen













Grundkonfiguration:





Nein	Name	Vorbildlich/Fertigung
1	Cnc-System	Prüfer Holland Delems DA66T ESA S650 CYBELEC CT12 LZ-1000
2	Elektrik	Frankreich Schneider
3	Zurück-Messgerät	Kugelumlaufspindel + lineares guider; 2sets des Fingers verschiebend auf linearem guider
4	Hauptmotor	Zwei Servomotoren
5	Servomotor	Nanjing Estun (Zurückmessgerät)
6	Servofahrer	Nanjing Estun (Zurückmessgerät)
7	Fußschalter	KACON, Südkorea
8	Dichtungsring	BAUSER und Busak+Shamban, Deutschland



9	Hydrauliksystem	Rexroth, Deutschland
10	Öl-Pumpe	Innenzahnradpumpe Deutschlands ALLEAD
11	Ölleitung Jointors	Deutschland EMB
12	Spitzenwerkzeug und V-Würfel	Ein Satz des Standardspitzenwerkzeugs und V sterben
13	Zurück-Messgerät	Taiwan-Kugelumlaufspindel und lineares guider
14	Öl-Zylinder	China Taifeng
15	Schnelles Festklemmen	Chinesische Marke
16	Ablenkungs-Ausgleich	Mechanischer Ausgleich/krönende Tabelle

17	Kratzender Machthaber	Italien GIVI/Spanien Fagor
18	Standardachse	4+1 (Y1, Y2, X, R, +V)
