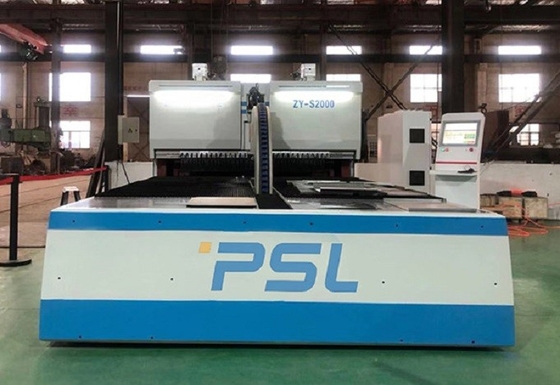

Cnc-Blech-Falten-Maschinen-Ordner Smart flexibel alle multi Servoränder, die Mitte verbiegen



Intelligente flexible Gesamt-Servo-verbiegende multi Ränder CNC Mitte CNC, die Maschine falten







Memorandum der Maschine:



Intelligente flexible verbiegende Mitte ist ein High-Tech-Produkt, das damit die Blechindustrie Produktions-Leistungsfähigkeit verbessert, Arbeitsintensität verringert und Erscheinungsbild eines Unternehmens entwickelt wird und produziert ist, verbessert,



Die Ausrüstung hat:



*Industrial Architektur 4,0, die glatt verbessert werden kann;



*Fast Geschwindigkeit;



*Workpiece schnelle Erstausführung, hohe Übereinstimmung;



*Low Leistungsaufnahme;



*Simple tägliche Wartung und niedrige Kosten;



*High Automatisierungsgrad, einfache Operation und niedrige Anforderungen für Arbeit;



*There ist kein Bedarf an mehr machenden Formen, und komplexe Werkstückformen (Winkel, nicht Winkel, etc. falteten sich auf oder ab), sind nach Belieben entworfen und produziert jederzeit;



*It ist auf eine breite Palette von Materialien, von hauptsächlich Edelstahl, von kaltgewalzter Platte und von Aluminiumplatte anwendbar;



*Compatible mit verschiedenen Be- und Entladungs-Methoden: manuelles Be- und Entladung, bündeln Roboterbe- und entladung, Parallelgreiferbe- und entladung sind optional;



*The intelligente verbiegende Mitte hat reiche Software- und Hardware-Schnittstellen, die an den herkömmlichen Manipulator auf dem Markt anschließen können. Die spezifische Auswahl kann entsprechend dem tatsächlichen Bedarf des Auftraggebers vorgewählt werden;



*The Kontrollsystem verwirklicht die gleichzeitige Verknüpfung 9 Äxte (11 Äxte) in der wahren Richtung, mit glatter verbiegender Aktion und hoher mechanischer Operationskoordination;



*Intelligent flexibles verbiegendes Mitteexzenterlasts-Erfassungssystem, Exzentersystem der lastsweiteren verfolgung und starkes PlattenErfassungssystem können die Maschine effektiv schützen, das Werkstück schützen und den Abfall des Werkstückes verringern;



*The Wolke Betriebstechnikmanagementsystem können die Rechneroperation in der Realzeit überwachen;



*Friendly Mensch-Maschine Schnittstelle, einfach zu verstehen und flexible Programmierung;



*For das Werkstück mit nichtstandardisierter Größe, verschiedene Positionierungsfestpunkte kann entsprechend der Form des Werkstückes vorgewählt werden, nach der Formung und der scherende Fehler der Platte kann auf dem ersten verbiegenden Rand gesteuert werden, um die Maßgenauigkeit sicherzustellen.





Einleitung zu den Hauptmodulen der ganzen Maschine,



1. Maschinenrahmen:

* nach genauer begrenzter Elementdruckanalyse, nimmt der Maschinenrahmen dreieckigen Verbindungsentwurf der stabilen Kreisstrahlung an, und hochwertige Gießmaterialien QT500-7 und HT250 werden nach strenger Materialverbrauchsanalyse vorgewählt.



* die Maschinenrahmen nehmen Hochpräzisionstemperaturüberwachungsofen an, führen den verbessernden Wärmebehandlungsprozeß entsprechend der entsprechenden Fieberkurve des Materials durch und führen dann die alternde Behandlung der vollen Frequenzerschütterung durch, damit genügende Zeit den internen Druck freigibt.



* die Aufstellflächen und die Löcher der Rumpfführungsschiene, Leitspindel, Drehscheiben- und Getriebemechanismus in Position bringend werden auf einmal durch eine große CNC-BodenBohrmaschine festgeklemmt und verarbeitet.



* verschiedene Befestigungen sind für verschiedene Werkstücke bestimmt, und der Achsen-maschinellen Bearbeitung der Hochpräzision wird multi Mitte benutzt, um die Werkstücke zu verarbeiten, um die Übereinstimmung der Genauigkeit vor und nach dem Festklemmen sicherzustellen.



* für Schweißstücke, keine große oder kleine Angelegenheit, wird abgeschirmtes Schweißen des Kohlendioxyds im ganzen Schweißverfahren angenommen, und das volle Schweißverfahren wird in der schweißenden Position angenommen.



* für jedes Werkstück, wird ein Meter der Hochpräzisionsskala u benutzt, um jedes Werkstück genau zu messen.



2. Servosystem:

Der reines elektrisches Servovolle Regelkreis wird und die gleichzeitige Verknüpfung Achse der Systemder unterstützungs 16 höchstens angenommen. Wirklich wird Achse 9 (Achse 11) verwendet, die die wirkliche gleichzeitige Verknüpfung 9 Achse (Achse 11) ist.



3. Fütterungssystem: (mehrfache Entwürfe können vorgewählt werden)

Die Einzugsart der Saugschale hat das Patent des Gebrauchsmusters erhalten, das einfach ist, bequem, einfach zu funktionieren und sicher.



4. Worktable: Unterdrucksaugschalen-Be- und Entladungs-System, das ° 360 nach Belieben drehen kann.



5. ExzenterlastsErfassungssystem



6. Exzenterlastsservosystem



7. Plattenstärke-Erfassungssystem



8. Betriebstechnikwolkenmanagementschnittstelle:

Der Handy-applet kann benutzt werden, um den Operationsstatus der Ausrüstung jederzeit und überall zu überwachen, versteht den tatsächlichen Operationsstatus der Ausrüstung und zählt die Anzahl von Produktionswerkstücken in verschiedene Zeiträume.



9. Programmierungs-Software:

Zu lernen ist einfach und zeigt die Form des redigierten Werkstückes in der Realzeit an. Das Selbstkontrollsystem kann voraussagen, ob das redigierte Programm im Voraus korrekt ist, vermeiden Werkstückabfall und die Ausrüstung effektiv schützen.



10. CNC Betriebssystem:

Annahme das intelligente verbiegende numerische Kontrollsystem gemeinsam entwickelt, das auf dem Betriebssystem über Microsoft windows7 läuft.
