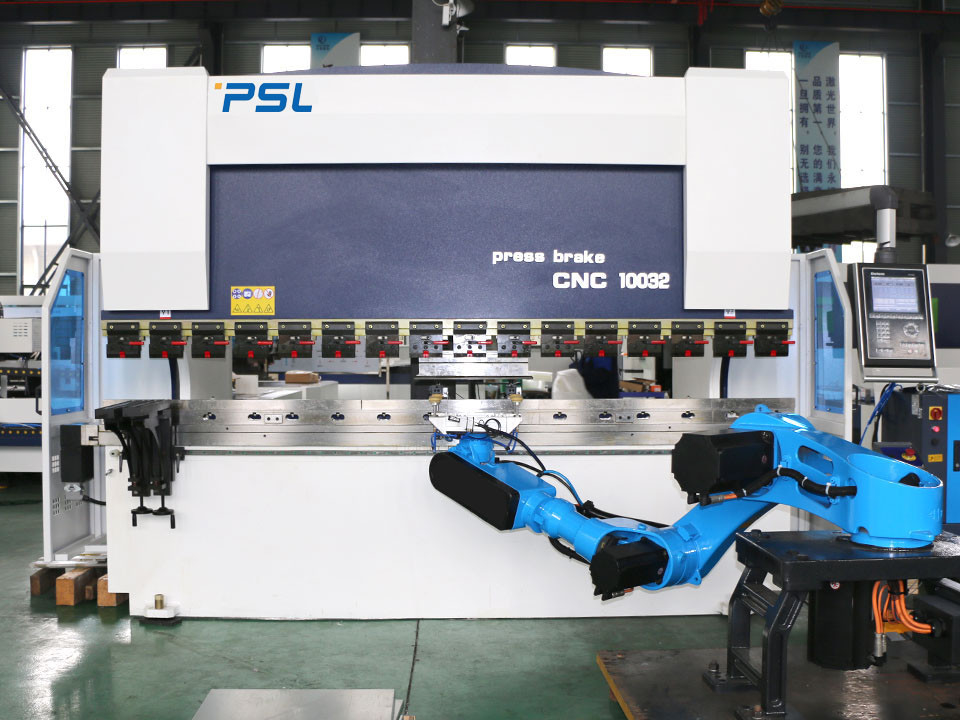

Elektrisch-hydraulische Servo-CNC-Presse-Bremse mit dem automatischen Verbiegen des Roboters
Anwendungs-Einleitung,
Diese CNC-Maschine wird aus einer CNC-Pressebremse, einem Roboter, einem Fütterungssystem, einem Greifersystem und einem automatischen Ausrichtungssystem für den hinteren Gang verfasst. Verbiegender Roboter kann Arbeitskräfte sparen, hat niedrigen Gebrauchswert, die Übereinstimmung von verbiegenden Werkstücken sicherstellen und hilft, Erscheinungsbild eines Unternehmens und Wettbewerbsfähigkeit zu einem hochgradigen zu verbessern.
Pressebremsen und verbiegende Roboter sind unentbehrliche Ausrüstung im Blech, das verarbeitet und sind in Verarbeitungsindustrien des verschiedenen Blechs, wie Flugzeugen, Schiffe, Automobile, elektronische Ausrüstung, Instrumentierung und medizinische Ausrüstung und andere Blechindustrien weitverbreitet.
Principe und Eigenschaften der Maschine:
1. Pumpt elektrohydraulische Motoren CNC Servo+ CNC-Presse, die Bremse zwei Servohauptmotoren ist, die 2 Weisenpumpen fährt, um den Ram synchron zu steuern, der Auf-/Ab ist.
2. Verbiegende Maschine CNC mit stromlinienförmigem Entwurf, hoher Geschwindigkeit, hoher Präzision, hoher Starrheit und Leistung stabil.
3. Guter klopffester Rahmen (Schweißenstahlplattenbau), ganzer Rahmen wird gemildert, Änderung, unter Verwendung großen CNC Broing u. Fräsmaschine, Prozess in einemmal, Hochpräzision sicherzustellen verringert.
4. Mechanisches (hydraulisches) krönendes Ausgleichsgerät wird ausgerüstet.
5. Backgauge angetrieben durch die digitalen Servomotoren, bewegt mit der Kugelumlaufspindel, geführt vom linearen Führer. Hohe Präzision.
Multi backgauge Äxte sind verfügbarer Stahlschweißungsmaschinenrahmen erhält Vergütungsbehandlung mit konstantem Genauigkeit CNC-Prüfer.
6. Unter Verwendung der internationalen berühmten Marke in den wichtigen Komponenten als Pumpe, Ventil, Dichtungen, elektrischen, Servoeinheiten und CNC-System.
7. Hohe Exekutivkraft, hoher Standard und hohe Berufsmaschine zusammengebautes Team.
8. Energieschutzentwurf, mit Lichtvorhangschutz, macht--weg Funktion der offenen Tür, mehr Sicherheit beim Funktionieren.
9. Die empfindliche und schöne Modeaussicht, Maschinen sind Kompaktbauweise, kleine Bodenfläche, einfache Operation.
10. Das Spitzenwerkzeug u. die V sterben und der austauschbare crwoning Worktable, Schmieden und Präzision, die, Bolzenfestlegung reiben.
11. ganzer Satz des verbiegenden Gerätes des Roboters, einschließlich den Roboter, den Rahmen, Materialplattform saugend und bringen Plattform, ETC… in Position.
Programmbeschreibung (Operationsschritte):
Der Betreiber bedrängt das Startknopf →
Der Roboter nimmt das Material von der oberen materiellen Platte und setzt es auf die Schwerkraft, die Plattform → zentriert
Nach der Positionierung nimmt der Roboter das Material, um an der verbiegenden Maschine zu verbiegen und verbiegt die flanschenden Eigenschaften auf beide Seiten →
Nachdem er verbogen hat setzt der Roboter das Werkstück auf den Lageumwandlungsrahmen und schaltet das Lage →
Nachdem er die Lage geändert hat, ergreift der Roboter das Werkstück, um das Goosenecknut-Eigenschaft → zu verbiegen
Nachdem er verbogen hat setzt der Roboter das Werkstück auf das untere materielle Platte →
Schließen Sie die Biegung ab
Verbiegende Arbeitsanforderungen des Roboters:
Die verbiegende Zeit eines Einzelstücks des Roboters ist ungefähr: minimal/PC; (bis zum 24 Stunden)
Verbiegende Zeitschätzung des Roboters:
Verbiegende Arbeit des einzelnen Werkstückes des Roboters: über S.
Einleitung von Hauptteilen:
-- Cnc-Prüfer DELEM DA53T:
-- Rexroth-Servohydrauliksystem:
-- GIVI Grating Ruler
Die elektrohydraulische Regelservosteuerung des CNC-Pressebremsgebrauches völlig,
Rampositionssignale können Feedback zu CNC-System durch zwei Seiten Sensor-Machthaber sein,
dann justiert CNC-Prüfer DA66T die flüssige Menge des Öls, indem er die öffnende Größe des synchronen Ventils ändert
, das RAM Y1 hiermit steuernd, Y2, das auf dem gleichen Niveau läuft und behalten den parallelen Zustand des Worktable bei.
-- Mechanische Krönen/Ausgleichstabelle
- Der lokale Ablenkungsausgleichsmechanismus benutzt eine mechanische Störungstabellen-Ausgleichsstruktur. Steuerung der automatischen Berechnung CNC-Prüfers.
-- Backgauge-Stopper,
●X-Achse drived durch Servomotor
●R-Achse drived durch Servomotor
●Z1, Z2 behaut (Finger 1 und 2) drived durch den Servomotor (optional)
●Z3, Äxte Z4 drived durch Servomotoren, um Stahlplattenweitere verfolgung während des Verbiegens zu stützen (optional)
●alle Äxte drived durch Servomotoren
-- Schnelles Festklemmen, zum des Spitzenwerkzeugs fastly und leicht zu reparieren
--Standardspitzenwerkzeug und doppelter V-Würfel (Amada-Art) auf Maschine
Materialien: 42CrMo
Löschender Gesamtprozeß, hohe Härte und gute Verschleißfestigkeit.
Einfacher oder doppelter V-Würfel V8, V12, V16 (besonders angefertigt)
-- Rollsiegel Deutschlands BAUSER und Busak+Shamban
-- Zuverlässiges elektrisches System
- Elektrische Komponente (Relais, Kontaktgeber) Frankreich Schneider
- Staubdichter Kabinettgrad IP54, zum des elektrischen Systems der hohen Qualität zu garantieren
- Funktion der offener Tür und des Ausschaltens
- Servolokführer Estun der hohen Qualität
