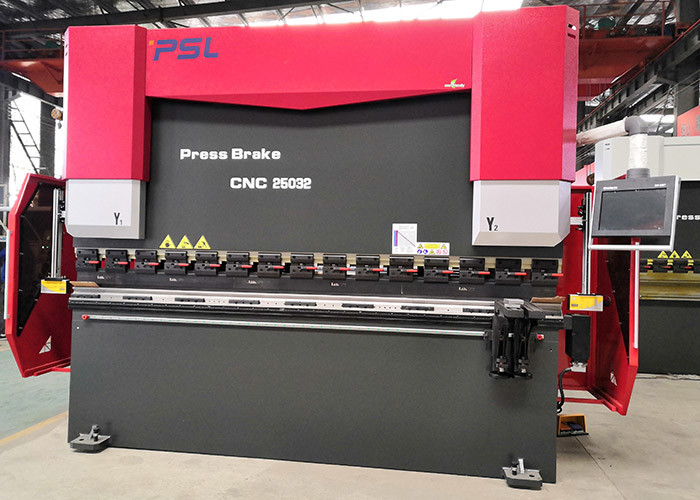

CNC 200T 3200 Achsen-Presse-Bremse der hydraulische Presse-Bremse8+1

Cnc-Presse-Bremse-200T 3200 volle CNC-Presse-Bremse mit 8+1 Äxten





Principe und Eigenschaften der CNC-Presse-Bremse:



Anwendungs-Einleitung der CNC-Presse-Bremse,









1, Struktur der CNC-Presse-Bremse:
1) komplette Stahl-geschweißte Struktur; verlassene und rechte Häuser, Arbeitstabelle und Zylinderbasis werden in einen ganzen Rahmen geschweißt.

2) Nach geschweißt wird der interne Druck durch das Mildern beseitigt, also ist der ganze Stahl stark und die Stabilität.
2) ANSYS-Finit-Element-Methoden-Software, zum der Zuverlässigkeit und der Stärke des Maschinenrahmens und der verbiegenden Präzision sicherzustellen.



2, zu steuern CNC-System:

1) Alle Aktionen (laufende X, r-, z-Äxte) des Zurück-Messgerätstoppers;

2) Der Anschlag von Ram werden gesteuert



3) Hydrauliksystemfließen und -druck in zwei hydraulischen Servoeinheiten

4) Die Anpassung des Ablenkungsausgleiches





3, Hydrauliksystem:
1) Integriertes Kontrollsystem importiert aus Rexroth Deutschland;
2) zwei Öltanks mit Servo- Haupt-motors+pumps+valves-Brettern, die separat zwei sieds cylinderes fahren;

3) Verringern Sie die Installation von Rohrleitungen, wird weniger Öl benutzt und Öltemperatur ist niedriges langfristiges;
4) stellen die Arbeitsstabilität und den besseren Auftritt sicher.



4, zwei Hauptölzylinder:
1) Regelungsmodus: Deutschland-Servo-Ventile Bretter und importierter kratzender Machthaber;

2) Hydraulische HochfrequenzSteuerungstechnik, schneller, leistungsfähiger und genau.
3) Total unterschiedlich zu traditionellen verbiegenden Maschinen des mechanischen Anschlags;
4) hohe Präzision des in Position bringenden und verbiegenden Gleitens;


5, hinterer Messgerätstopper:
1) Kugelumlaufspindel der hohen Qualität und lineares guider, zum der stoppenden Präzision sicherzustellen.
2) ist das funktionellmultiachsenblockieren entsprechend der Anforderung des Kunden verfügbar.

3) Sätze des Standards 2 Finger, die in das lineare guider installiert ist auf hinteren Messgerätstrahl, hinsichtlich der komplexen Formwerkstücke, hinteres Messgerätsystem mit 4 oder 5 Fingern und entsprechende Würfel angebracht werden, sind für Ihr wählen verfügbar.



6, Front-folgender Arm:

1) Servomotoren, die den Tragarm auf und ab folgende verbogene Platte fahren.

2) Speziell für die große Größenplatte, die verbiegt, um Arbeitskräfte zu retten und Unfall zu vermeiden.



7, Seiten des Körpers zwei:
1) werden c-Formbleche auf beiden Seiten gepasst;
2) wird der hohe Präzision Gittermachthaber zwischen den c-Formblechen und dem Ram geregelt;
3) vermeiden die Einflüsse auf die verbiegende Präzision, die aus Verzerrung des Maschinenkörpers während des Verbiegens sich ergibt.









Einleitung von Hauptteilen:



-- Cnc-Prüfer DELEM DA53T:









-- GIVI Grating Ruler

Die elektrohydraulische Regelservosteuerung des CNC-Pressebremsgebrauches völlig,

Rampositionssignale können Feedback zu CNC-System durch zwei Seiten Sensor-Machthaber sein,



dann justiert CNC-Prüfer DA66T die flüssige Menge des Öls, indem er die öffnende Größe des synchronen Ventils ändert

, das RAM Y1 hiermit steuernd, Y2, das auf dem gleichen Niveau läuft und behalten den parallelen Zustand des Worktable bei.









-- Mechanische Krönen/Ausgleichstabelle

• Der lokale Ablenkungsausgleichsmechanismus benutzt eine mechanische Störungstabellen-Ausgleichsstruktur. Steuerung der automatischen Berechnung CNC-Prüfers.









-- Backgauge-Stopper,

●X-Achse drived durch Servomotor



●R-Achse drived durch Servomotor



●Z1, Z2 behaut (Finger 1 und 2) drived durch den Servomotor (optional)

●Z3, Äxte Z4 drived durch Servomotoren, um Stahlplattenweitere verfolgung während des Verbiegens zu stützen (optional)

●alle Äxte drived durch Servomotoren









-- Vordere folgende Arme





-- Schnelles Festklemmen, zum des Spitzenwerkzeugs fastly und leicht zu reparieren









--Standardspitzenwerkzeug und doppelter V-Würfel (Amada-Art) auf Maschine

Materialien: 42CrMo

Löschender Gesamtprozeß, hohe Härte und gute Verschleißfestigkeit.

Einfacher oder doppelter V-Würfel V8, V12, V16 (besonders angefertigt)









-- Rollsiegel Deutschlands BAUSER und Busak+Shamban









-- Zuverlässiges elektrisches System

• Elektrische Komponente (Relais, Kontaktgeber) Frankreich Schneider
• Staubdichter Kabinettgrad IP54, zum des elektrischen Systems der hohen Qualität zu garantieren
• Funktion der offener Tür und des Ausschaltens

• Servolokführer Estun der hohen Qualität







--  Lasersicherheitsschützen











HPB-Reihe CNC-Presse-Bremsparameter,
