Steuerung Schneidewinkel, Gap/Freigabe, Schneidlänge

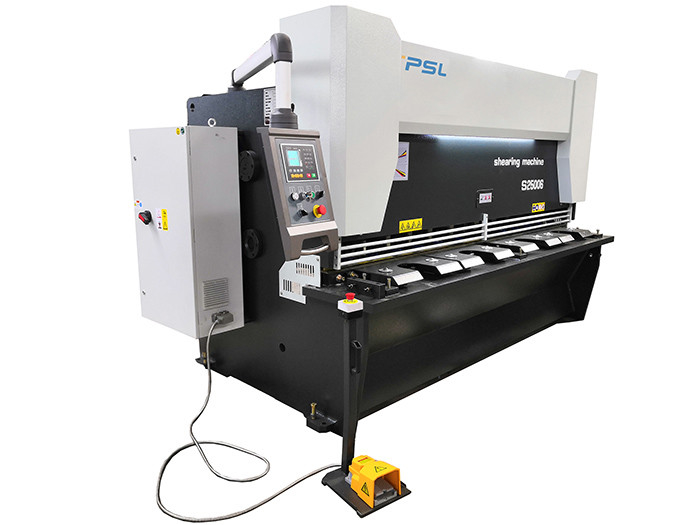

Hydraulische Guillotinenschere CNC
Eigenschaften und Eigenschaften,
1. Moderne europäische Technologie vorstellend und integriertes hydraulisches Kontrollsystem annehmend, hat es gute Zuverlässigkeit. zuverlässiger und einfach für Wartung. Siemens-Motoren, Hydrauliksystem benutzt Hauttaschenakkumulator als zusätzliche Energie, absorbiert Druckauswirkung gleichzeitig, läuft Werkzeugmaschine glatt und hat lärmarmes. Allead-Pumpen und Rexroth-Hydraulikventile sind verwendetes Ontario die Schere.
2. Die hydraulische Schere ist eine variable Rührstangen-Aktionsmaschine, die in einer Vielzahl der Schnittkapazität produziert wird. Schneidewinkel, Blätter spalten sich,/Freigabe, wdith und Schneidlänge alle schneiden werden durch CNC-Prüfer P40T oder DAC360T entsprechend unterschiedlicher Plattenstärke und -länge gesteuert und justiert. Er verbessert das Scheren der effektiven und scherenden Qualität.
3. Unsere Standardmaschine ist arremblied normaler Motor. Aber jetzt kann ein neuer starker Servomotor auf unsere scherende Maschine der hydraulischen Platte zugetroffen werden. Wenn die Maschine nicht funktioniert, ist der Motor im Endzustand, der die Öltemperatur des Öltanks am Steigen nicht nur verhindern kann zu schnell, aber, Strom auch zu sparen, Energie und Umweltschutz zu sparen und Produktionskosten zu verringern.
Normaler Hauptmotor Servohauptmotor
4. Rückseitenmessgerät der hohen Präzision mit Kugelumlaufspindel und linearem guider. Der Abstand des backgauge wird durch Wechselstrommotor oder Servomotor justiert und ist einfaches justiert und angezeigt durch NC-Prüfer Germany ELGO P40T oder Delem DAC360T.
5. Ausgerüstete Beleuchtungausrichtung, also einfach beim Scheren übereinzustimmen. speziell für einige Benutzer die Bedarf verschiedene Größen in zwei Seiten erstens messen und dann verringert.
6. Es nimmt Berufstorart Werkzeughalterstruktur an. Sichere Zäune assemblied auf die Maschine, um Hände zu vermeiden eintragen die Halterung und den Schnittbereich und sicherstellen die Operationssicherheit.
Spezifikationen der Schere QC11K-8x3200,
| Art |
QC11K-8x3200 |
| Stärke Max. Cutting |
8mm (Flussstahl)
4mm (Edelstahl)
|
| Max. Schnitthöhe |
3200mm |
| Anschläge |
9-30/min |
| Backgauge-Anschlag |
10-750mm |
| Scherwinkel |
0.5-2.0Degree |
| Ausladung |
150mm |
| Höhe der Funktionstabelle |
750mm |
| Breite der Funktionstabelle |
600mm |
| Hauptservoleistungsstärke |
11kw |
| Ölpumpe |
32L/min |
| Maße: |
3850x1780x2100 |
| Nettogewicht Appro. |
6.2Tons |
| Volt. |
380V, 50HZ
|
Standard konfiguriert,
| Optionales Modell |
Hersteller |
Anmerkungen |
| Cnc-System |
P40T
DAC360 |
ELGO
DELEM
|
|
| Hydrauliksystem |
Hauptmagnetventile |
Rexroth
Jianhu
|
|
| Hinteres Messgerät |
Servomotor
Kugelumlaufspindel + lineares guider
|
ESTUN
|
|
| Ölpumpe |
Innere Getriebeölpumpe |
Allead
|
|
| Netzspannung |
Normaler Motor,
Servomotor (optional)
|
VEICHI
|
|
| Vordere Arbeitstabelle |
Spezielle Palette und Ballgestell |
PSL |
|
| Sicherheitsmaßnahmen |
Vordere Stahlzäune + hinterer sicherer Sensor-Schutz (optional) |
PSL |
|
| Hinteres Unterstützungsgerät |
Pneumatischer Stützrahmen (optional) |
AirTAC
PSL
|
|
| Schneidspalt |
motorisierte Selbstanpassung vorbei
Cnc-Prüferbetrieb |
PSL |
|
| Elektrische Teile |
Schneider-Relais, Kontaktgeber |
Schneider |
|
| Fußschalter |
Koreanisches vertikales Pedal Kaikun |
Kaikun koreanisch |
|
| Tiefe Kehle |
200mm -550mm (optional) |
PSL |
|
| Modell |
Maximum.
Tkn.
|
Streckgrenze |
Max. Length |
Winkel |
X.Stroke |
Energie |
L*W*H (Millimeter) |
Gewicht |
| QC11K-6*2500 |
6mm |
≤450kN/cm |
2500mm |
0.5-2.5° |
750mm |
7.5kW |
3140*1740*2040 |
4800Kg |
| QC11K-6*3200 |
6mm |
≤450kN/cm |
3200mm |
0.5-2.5° |
750mm |
7.5KW |
3750*1770*2150 |
5800Kg |
| QC11K-6*4000 |
6mm |
≤450kN/cm |
4000mm |
0.5-2.5° |
750mm |
11KW |
4830*1840*2150 |
7500Kg |
| QC11K-6*5000 |
6mm |
≤450kN/cm |
5000mm |
0.5-2.5° |
750mm |
15KW |
5830*1840*2150 |
13000Kg |
| QC11K-6*6000 |
6mm |
≤450kN/cm |
6000mm |
0.5-3° |
750mm |
15KW |
6480*2100*2300 |
18000Kg |
| QC11K-8*2500 |
8mm |
≤450kN/cm |
2500mm |
0.5-2.5° |
750mm |
11KW |
3040*1700*1700 |
5500Kg |
| QC11K-8*3200 |
8mm |
≤450kN/cm |
3200mm |
0.5-2.5° |
750mm |
11KW |
3860*1700*1700 |
6200Kg |
| QC11K-8*4000 |
8mm |
≤450kN/cm |
4000mm |
0.5-2.5° |
750mm |
11KW |
4640*1700*1700 |
7900Kg |
| QC11K-8*5000 |
8mm |
≤450kN/cm |
5000mm |
0.5~3° |
750mm |
18.5KW |
5400*2400*2000 |
13500Kg |
| QC11K-8*6000 |
8mm |
≤450kN/cm |
6000mm |
0.5~3° |
750mm |
22KW |
6480*2100*2350 |
19000Kg |
| QC11K-8*8000 |
8mm |
≤450kN/cm |
8000mm |
0.5~3° |
750mm |
22KW |
8580*2130*2350 |
29500Kg |
| QC11K-10*2500 |
10mm |
≤450kN/cm |
2500mm |
0.5-2.5° |
950mm |
15KW |
3040*1800*1700 |
6500Kg |
| QC11K-10*3200 |
10mm |
≤450kN/cm |
3200mm |
0.5-2.5° |
950mm |
11KW |
3850*1830*1900 |
7500Kg |
| QC11K-10*4000 |
10mm |
≤450kN/cm |
4000mm |
0.5-2.5° |
950mm |
15KW |
4650*2100*2000 |
11000Kg |
| QC11K-10*5000 |
10mm |
≤450kN/cm |
5000mm |
0.5~3° |
950mm |
15KW |
5750*2100*2000 |
16000Kg |
| QC11K-10*6000 |
10mm |
≤450kN/cm |
6000mm |
0.5~3° |
950mm |
15KW |
6500*2100*2300 |
24000Kg |
| QC11K-10*8000 |
10mm |
≤450kN/cm |
8000mm |
0.5~3° |
950mm |
15KW |
6800*2100*2300 |
32000Kg |
| QC11K-13*2500 |
13mm |
≤450kN/cm |
2500mm |
0.5-2.5° |
1000mm |
15KW |
3285*1830*2390 |
7500Kg |
| QC11K-13*3200 |
13mm |
≤450kN/cm |
3200mm |
0.5-2.5° |
1000mm |
15KW |
3855*1830*2390 |
9500Kg |
| QC11K-13*4000 |
13mm |
≤450kN/cm |
4000mm |
0.5-2.5° |
1000mm |
18.5KW |
4850*1830*2390 |
12500Kg |
| QC11K-13*6000 |
13mm |
≤450kN/cm |
6000mm |
0.5~3° |
1000mm |
30KW |
6850*1930*2650 |
30000Kg |
| QC11K-13*8000 |
13mm |
≤450kN/cm |
8000mm |
0.5~3° |
1000mm |
30KW |
8950*2130*2850 |
46000Kg |
| QC11K-13*9000 |
13mm |
≤450kN/cm |
9000mm |
0.5~3° |
1000mm |
45KW |
9980*2130*2850 |
65000Kg |
| QC11K-13*10000 |
13mm |
≤450kN/cm |
10000mm |
0.5~3° |
1000mm |
45KW |
11050*2500*3100 |
85000Kg |
| QC11K-16*2500 |
16mm |
≤450kN/cm |
2500mm |
0.5~3° |
1000mm |
22KW |
3440*1940*2830 |
9500Kg |
| QC11K-16*3200 |
16mm |
≤450kN/cm |
3200mm |
0.5~3° |
1000mm |
22KW |
4010*1940*2830 |
11000Kg |
| QC11K-16*4000 |
16mm |
≤450kN/cm |
4000mm |
0.5~3° |
1000mm |
30KW |
5010*1980*2830 |
15500Kg |
| QC11K-16*5000 |
16mm |
≤450kN/cm |
5000mm |
0.5~3.5° |
1000mm |
30KW |
5900*2600*2830 |
25000Kg |
| QC11K-16*6000 |
16mm |
≤450kN/cm |
6000mm |
1~3.5° |
1000mm |
37KW |
6900*2600*2830 |
36000Kg |
| QC11K-16*8000 |
16mm |
≤450kN/cm |
8000mm |
1~3.5° |
1000mm |
45KW |
8900*2900*3430 |
75000Kg |
| QC11K-20*2500 |
20mm |
≤450kN/cm |
2500mm |
1~3° |
1000mm |
30KW |
3440*1980*2830 |
14000Kg |
| QC11K-20*3200 |
20mm |
≤450kN/cm |
3200mm |
1~3° |
1000mm |
30KW |
4010*1900*2830 |
17000Kg |
| QC11K-20*4000 |
20mm |
≤450kN/cm |
4000mm |
1~3.5° |
1000mm |
37KW |
4850*2600*2900 |
22000Kg |
| QC11K-20*6000 |
20mm |
≤450kN/cm |
6000mm |
1~3.5° |
1000mm |
55KW |
6700*3000*3000 |
54000Kg |
| QC11K-30*2500 |
30mm |
≤450kN/cm |
2500mm |
1~3.5° |
1000mm |
45KW |
3440*1900*2830 |
25000Kg |
| QC11K-30*3200 |
30mm |
≤450kN/cm |
3200mm |
1~3.5° |
1000mm |
45KW |
4200*1900*3000 |
34000Kg |
Anmerkungen: Wenn diese Parameter nicht in der Zeit aktualisiert oder geändert werden, bitte verstehen Sie und treten Sie mit uns durch Schwätzchen online oder E-Mail in Verbindung. DANKE.
