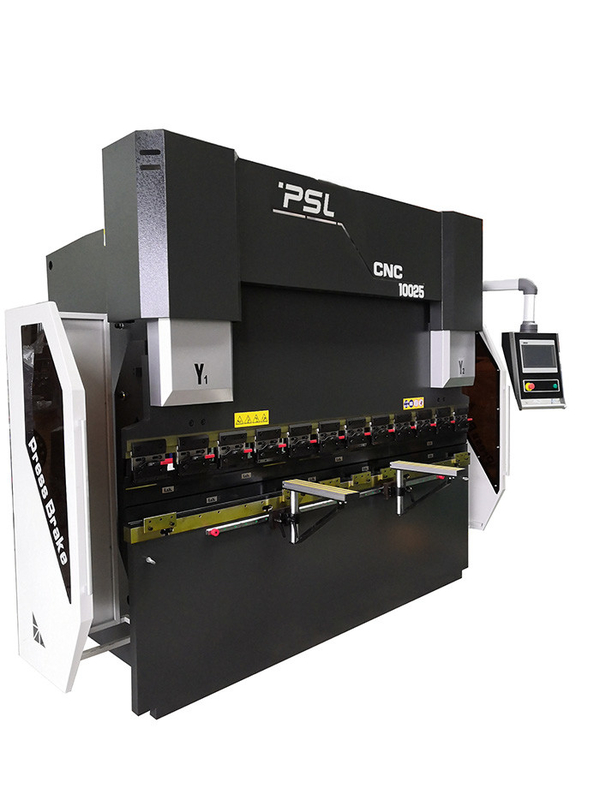

überziehen elektrischer hydraulischer Blatt-verbiegende Maschine CNC 135T 10ft verbiegende Maschine

CNC-Presse-Bremsblechs Synchronisierung 135T 10ft verbiegende Maschine des elektrohydraulischen







Grundlegende Parameter:

Serienmäßig nein.	Name	Einheit	HPE135/3100
1	Drücken der Kraft	Kn	1350
2	Max.bending-Länge	Millimeter	3100
3	Abstand zwischen Rahmen	Millimeter	2600
4	Max Opening Height	Millimeter	500
5	Ram Stroke	Millimeter	200
6	Bügeltiefe	Millimeter	400
7	Annäherungs-Geschwindigkeit	Millimeter/sek	150
8	Arbeitsgeschwindigkeit	Millimeter/sek	10
9	Rücklaufgeschwindigkeit	Millimeter/sek	110
10	Y1, Y2-axis Präzision	Millimeter	0,02
11	X-Achse hinterer Messgerät-Anschlag	Millimeter	600
13-	Werkstückgradlinigkeit	mm/m	≤0.03
14-	X und R Achsengenauigkeit	mm/m	0,05
15-	Reparierter Front Arms	PC	2
16-	Hinterer Messgerät Finger	PC	3
17-	V-Achse Krönen	Mechanisches Krönen
18-	Cnc-Steueräxte	Y1, Y2, X, R, +V
19-	Hauptleistungsstärke	Kilowatt	11
20-	Cnc-System	DELEM DA53T
21	Länge der Maschine	Millimeter		4200
22	Breite der Maschine	Millimeter		2100
23	Höhe der Maschine	Millimeter		2570
24	Gewicht der Maschine	Kilogramm		8700





Grundkonfiguration:





Nein	Name	Vorbildlich/Fertigung
1	Cnc-System	Holland Delem DA53T, DA58T, DA66T-Prüfer
2	Elektrik	Elektrik Frankreichs Schneider
3	Zurück-Messgerät	Kugelumlaufspindel + lineares guider; 3-4sets des Fingers verschiebend auf linearem guider
4	Hauptmotor	Servomotor Estun oder VEICHI
5	Servomotor	Nanjing Estun
6	Servofahrer	Nanjing Estun
7	Fußschalter	KACON, Südkorea
8	Dichtungsring	BAUSER und Busak+Shamban, Deutschland

9	Hydrauliksystem	Rexroth, Deutschland
10	Öl-Pumpe	Hochleistung Deutschlands ALLEAD u. lärmarme Innenzahnradpumpe Öl-Pumpe
11	Ölleitungs-Verbindungsstück	Deutschland EMB
12	Spitzenwerkzeug und V-Würfel	Ein Satz des Standardspitzenwerkzeugs und V sterben
13	Zurück-Messgerät	Kugelumlaufspindel Taiwans Hiwin und lineare Führungsschiene
14	Öl-Zylinder	China Taifeng
15	Schnelles Festklemmen	Chinesische Marke
16	Ablenkungs-Ausgleich	Mechanischer Ausgleich/krönende Tabelle

17	Kratzender Machthaber	Italien GIVI
18	Standardachse	4 +1 (Y1, Y2, X, R, +V)



Principe und Eigenschaften der Maschine:



●Der Rahmen wird von geschweißter Struktur des Stahlblechs gemacht, link und rechte Häuser, Arbeitstabelle und Zylinderbasis werden in einen ganzen Rahmen geschweißt. Nachdem man geschweißt hat wird der interne Druck durch das Mildern beseitigt, also ist der ganze Stahl stark und die Stabilität ist gut.



●Hydraulische HochfrequenzSteuerungstechnik, schneller, leistungsfähiger und genau.



●Hinteres Messgerät der CNC-Presse-Bremse wird Messgerätsystem der Finger des Standards 2 hinteres, hinsichtlich der komplexen Formwerkstücke, 4 geholt, oder sind hinteres Messgerätsystem mit 5 Fingern und entsprechende Würfel für Ihr wählen verfügbar.



●Entsprechend Inputblechdaten bezüglich der Pressebremse, kann CNC-System den Tabellenablenkungsausgleich automatisch berechnen und justieren, der einheitliche Länge aller Werkstückwinkel erbringt.



●Der Abstand und die Höhe des hinteren Stoppers und des Anschlags von Ram werden durch CNC-System gesteuert, das bequem und schnell ist.



●Ölzylinder ist mit gesamten flowings maschinell bearbeitet worden, um die beste Bedingung zu erhalten, wie geschmiedet, gelöscht und gemildert und Mahlung und dann Hartverchromen und andere Prozesse.  schließlich assembely der Import des Dichtungsringes, das Phänomen der Ölleckage im Kundendienst.



●Das Hydrauliksystem nimmt das integrierte Hydrauliksystem der Ölstraße an, um die Installation der Rohrleitung zu verringern.



●Der Gebrauch von mechanischem Ablenkungsausgleich gibt Zugang zu den einheitlichen Werkstücken in voller Länge. welches machen kann, tritt die Tabelle relative Bewegung auf und bildet eine ideale konvexe Kurve und sicherstellt, dass die relativen Positionen mit Schieber unverändert halten.









Einleitung von Hauptteilen:



--System-Eigenschaften Hollands Delem DA-53T:



Das DA-50T-series bietet einfachste CNC-Programmierung an, die auf der Touch Screen Delem grafischen Benutzerschnittstelle basiert. Der neue Vertrag DA-53T fügt eine hochmoderne komplette Notensteuerlösung für synchronisierte Pressebremsen hinzu.

Diese Platte basierte Steuerung, den Standard, der zur Kontrolle von bis 4 Äxten fähig ist, kann in den Kabinetten integriert werden sowie in einer optionalen pendulant Armwohnung verwendet werden. Seine 10,1“ Farbe TFT der Breitbildhohen auflösung, mit multi Notentechnologie des industriellen Grades, gibt Zugang zur nachgewiesenen Delem-Benutzeroberfläche. Sie ermöglicht direkter Notennavigation „des direkten Zugangs“ zwischen der Produktprogrammierung und tatsächlicher Produktion. Funktionen werden lokalisiert, wo erforderlich, Angebotoptimierte Ergonomie während der gesamten Anwendung.

Einstellen- des Geräts und Testbiegungen werden auf ein Minimum mit einem schnellen beschränkt und die einfache Zusammenschaltung der Programm-zuproduktionsarbeit sequence.USB ermöglicht schneller Produkt- und Werkzeugunterstützung unter Verwendung USB-Memorysticks.

Die Standardmaschinenkontrollfunktionen sind Y1-Y2, X, R-Achse und Krönen. Die zweite hintere Messgerätachse kann als z-Achse auch eingestellt werden.



DA-53T Eigenschaften:

L Notennavigation „des direkten Zugangs“

L 10,1“ Farbe TFT der hohen Auflösung

L bis 4 Äxte (Y1, Y2 + 2 Zusatzäxte)

L krönende Steuerung

L Werkzeug/Material-/Produktbibliothek

L Servo und Frequenzumrichtersteuerung

L brachte Y-Achsensteueralgorithmen für die Regel- sowie offenen Regelkreis- Ventile voran.

L TandemLink (Wahl)

L USB-Memorystickzusammenschaltung

L Profile-53TL Offline-Software





-- Hydrauliksystem Deutschlands Rexroth:















-- Deutschland BAUSER und Busak+Shamban-Dichtungen

Starke Antiverdrängungsfähigkeit sich zu spalten

Dichtungen werden nicht verdreht oder fliped

Gute Verschleißfestigkeit und einfache Versammlung



Gutes wasserundurchlässiges













-- GIVI Sensor Ruler

Die elektrohydraulische Regelservosteuerung des CNC-Pressebremsgebrauches völlig,

Rampositionssignale können Feedback zu CNC-System durch zwei Seiten Sensor-Machthaber sein,



dann justiert CNC-Prüfer DA58T die flüssige Menge des Öls, indem er die öffnende Größe des synchronen Ventils ändert

, das RAM Y1 hiermit steuernd, Y2, das auf dem gleichen Niveau läuft und behalten den parallelen Zustand des Worktable bei.









-- Mechanische krönende Tabelle

• Der lokale Ablenkungsausgleichsmechanismus benutzt eine mechanische Störungstabellen-Ausgleichsstruktur. Steuerung der automatischen Berechnung CNC-Prüfers.
• Jede Gruppe besteht einigen Gruppen aus der dreidimensionalen gebogenen Oberflächen mit verschiedenen Steigungen. Die Ausgleichskurve ist näher an der Deformationskurve der Diaplatte, die erheblich die Genauigkeit der maschinellen Bearbeitung der verbiegenden Maschine verbessert.







-- Backgauge

●X-Achse drived durch Servomotor über Kugelumlaufspindel

●R-Achse drived durch Servomotor über Kugelumlaufspindel

●Kugelumlaufspindel Taiwans HIWIN und Zwischenlagen-Führer

●alle Servomotoren

●Handbuch, welches die Position von Fingern justiert









-- Schnelles Festklemmen, zum des Spitzenwerkzeugs leicht zu reparieren









--Ein Satz des Standardspitzenwerkzeugs und des doppelten V-Würfels (Amada-Art)

Material: 42CrMo oder besonders angefertigt

Löschender Gesamtprozeß, hohe Härte und gute Verschleißfestigkeit.

Doppelter V-Würfel V8, V12, V16 (besonders angefertigt)











-- Zuverlässiges elektrisches System

• Elektrisches System ist Frankreich Schneider
• Ausgerüstet mit staubdichtem Kabinett, um dem elektrischen System der hohen Qualität zu garantieren
• Öffnen Sie die Tür und das Ausschalten, Servolokführer der hohen Qualität.
