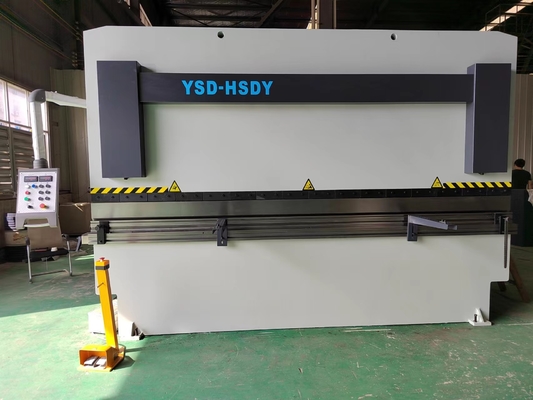

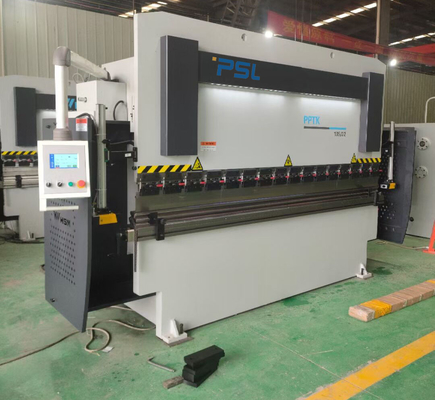

200 Ton Cnc Hydraulic Press Brake verbiegende Metallplattenmaschine PPT-125t/3200 200T/4000

200 Metallplatten-PPT-125t/3200 200T/4000 PPT Reihe Ton Cnc Hydraulic Press Brakes verbiegender Maschinen-





Hauptmerkmale dieser hydraulische Presse-Bremse:



1. werden hydraulisches Getriebe, die Ölzylinder an beiden Enden der Werkzeugmaschine auf dem Gleitstück vereinbart, um die gleitende Arbeit direkt Antrieb, die die Vorteile der Stallarbeit, der bequemen Bedienung, der Sicherheit und der Zuverlässigkeit hat.

2.  Der Schiebersynchronisierungsmechanismus nimmt mechanische Drehungswelle an, um die Schiebersynchronisierung zu steuern, die hohe Synchronisierungsgenauigkeit und starke Antiexzenterlastsfähigkeit hat.

3.  Der mechanische Anschlag wird benutzt, um die untere tote Mitte zu steuern, die stabil und mit hoher Präzision zuverlässig ist.

4.  Der Ablenkungs-Ausgleichswerktisch des Ganzen manuelle ist einfach zu justieren.

5.  Die niedrigere tote Mitteldruckholding-Verzögerungsfunktion kann den Rückstoß des Werkstückes verringern und die Genauigkeit des Werkstückes sicherstellen.

6.   Er hat die Funktion des schnellen Vorlaufs, zum vorwärts zu arbeiten, um die genaue Ausrichtung des Betreibers sicherzustellen.

7.   Zahl von NC-Äxten: X (hinterer Halt), y (RAM-Halt)











Hauptkomponenten der Bremse der hydraulischen Presse:



Optionales Modell	Hersteller	Anmerkungen
Cnc-System	E300T TP-10S DA41T	ESTUN EASYCAT DELEM	(Optional)
Hydrauliksystem	Hauptmagnetventile	Rexroth ZUERST
Dichtungen	Zylinder	MERKEL NOK
Hinteres Messgerät	Servomotor Kugelumlaufspindel + lineares guider	EASYCAT Taiwan
Ölpumpe	Innere Getriebeölpumpe	NACHI Sonnig
Netzspannung	Wechselstrommotor Servomotor	Wanbang VEICHI	(Optional)
Arbeitstabelle	Manuelle krönende Tabelle Motorisierte mechanische krönende Tabelle	PSL PSL	Optional
Sicherheit	Seiten-Stahlzäune der Front zwei Hinterer sicherer Sensor-Schutz	PSL	(Optional)
Vorderer Tragarm	Örtlich festgelegter einfacher Tragarm Tragarme angebracht am linearen Führer	PSL	(Optional)
Spannung	380V/50HZ	PSL	Besonders angefertigt
Elektrische Komponente	Schneider-Relais, Kontaktgeber	Schneider
Fußschalter	Koreanischer vertikaler Schalter Kaikun	China
Kehle-deptj	400mm 400-600mm (optional)	PSL







Hauptfunktionen der Pressebremse:



1. Diese Pressebremse ist angenommene computergesützte Konstruktion von LVD-Technologie. Der Rahmen, das RAM und andere wichtige Teile werden durch ANSYS-Finit-Element-Methoden-Software analysiert, um die Stärke und die strukturelle Vernunft des Rahmens sicherzustellen.



2.   Die verbiegende Maschine benutzt die volle geschweißte Stahlstruktur und vibriert Behandlung des Alterns für Abbau des internen Druckes, mit hoher Starrheit und Stabilität. Die maschinelle Bearbeitung des Rahmens nimmt die einmalige festklemmende Bearbeitungsart des großen Bodenbohrens und der Fräsmaschine- und beweglichender bockmaschinellen bearbeitung Mitte an, um die Genauigkeit der maschinellen Bearbeitung von Teilen sicherzustellen.







3.   Adopt integrierte hydraulisches Kontrollsystem, zuverlässiger und einfach für Wartung.
die bestimmten Installationswahlen dürfen besonders die mäßigen Geräuschpegel erhalten, die auf Maschinen der durchschnittlichen Kapazität beide sind. Überbelasten Sie Sammelschutz wird ausgestattet zum Hydrauliksystem, das kein Durchsickern zusichern kann, und der Ölstand kann direkt gelesen werden oder gesehen werden.





4.    Drehungs-Stange zwang mechanische Synchronisierung, Grenzstopperbalance mit Y-Achse der hohen Präzision.



5.    Das hintere Messgerät wird durch Stahlkonstruktion geschweißt und hohe Starrheit hat. Es wird vom Servomotor, von der Kugelumlaufspindel und vom linearen Führer gefahren, um Operation der hohen Präzision sicherzustellen.



6.   Die Zurückmessgerätfinger hat hohen Parallelismus und schnelle Anpassung auf linearem guider.





7.    Anpassungsmechanismus des RAM-Unabhängigen von der Ölzylinderversammlung, zum von Dichtwirkung zu erhöhen.



8.    Spezielles Spitzenwerkzeug wird mit dem schnellen Festklemmen entworfen für das Verbiegen von dünnen Edelstahlplatten gepasst.

V-Würfel 4-way mit verschiedenen Öffnungen





9.    Fußpedal mit Notaus.



10.    Vordere RAM-Abdeckung mit Lampe für das Beleuchten.



11.    Schnelle/schnelle Spitzenwerkzeug clampings



12.    Cnc-Prüfer für Bremse der hydraulischen Presse: Delem DA41T, EASYCAT EP10s

Dieses kann Prüfer zwei Servoachse-cc$x u. Y und crwoning Tabelle nur steuern.

Multi-Arbeit-Schrittprogrammierungsfunktion ist in der Lage, eine Selbsttätigkeit und eine contnuous Positionierung oder Mehrstufenverfahren sowie eine automatische Präzisionsanpassung für Stellungen des hinteren Stoppers und des gleitenen Blockes zu erzielen;











Optionale Funktionen oder Teile,



1.   Vordere Anhängerbewegungen glatt auf linearem guider entlang Worktable herein zur Rechten oder leftward, können auch auf und ab justiert werden.



2. sicherer Laser-Schutz.



3. motorisierte mechanische krönende Tabelle.



5. Hauptbewegungsaktualisierungen zum Servomotor.



6. Zurück-Messgerätstrahl mit dem doppelten linearen guider, zum von Fingern leicht zu bewegen.



7. Tiefenkehle oben zu 600mm oder zu mehr.



























PPT (K) Reihenhauptparameter von der Presse-Bremse.





NameModel	40/12.5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
Nenndruck kN	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
Faltbare Brettbreite Millimeter	1250	2000	2500	2000	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
Druckspaltenteilung Millimeter	890	1640	2050	1640	2050	2550	3150	2050	2550	3150	2550	3150	2550	2150
Schieberanschlag Millimeter	100	100	100	100	100	100	100	130	130	130	130	130	150	150
Schieberanpassungsabstand Millimeter	80	80	80	80	80	80	80	110	110	110	110	110	120	120
Abstand zwischen Schieber und Tabelle Millimeter	300	300	300	300	300	300	300	310	310	310	310	310	350	350
Bügeltiefe Millimeter	200	200	200	200	200	200	200	200	200	200	200	200	250	250
Worktablebreite Millimeter	140	140	140	140	140	140	140	180	180	180	180	180	180	180
Fahrgeschwindigkeit mm/s	100	100	100	78	100	100	100	100	100	100	100	100	100	100
Arbeitsgeschwindigkeit mm/s	10	10	10	7	7	7	7	8	8	8	8	8	8	8
Rücklaufgeschwindigkeit mm/s	90	90	90	80	88	88	88	60	60	60	60	60	68	68
Leistungsstärkekilowatt	3	3	3	3	4	4	4	5,5	5,5	5,5	7,5	7,5	11	11
Nettogewicht der Werkzeugmaschine Kilogramm	2000	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
Hinterer Block, der Millimeter sperrt	400	400	400	400	600	600	600	600	600	600	600	600	600	600
Kraftstofftankvolumen L	63	63	109,5	63	109,5	130,8	130,8	130,8	130,8	130,8	130,8	130,8	164,7	164,7
Gesamtgrößenlänge Millimeter	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
Maße Millimeter	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
Auftrittgröße hoher Millimeter	2149	1980	1980	2030	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
