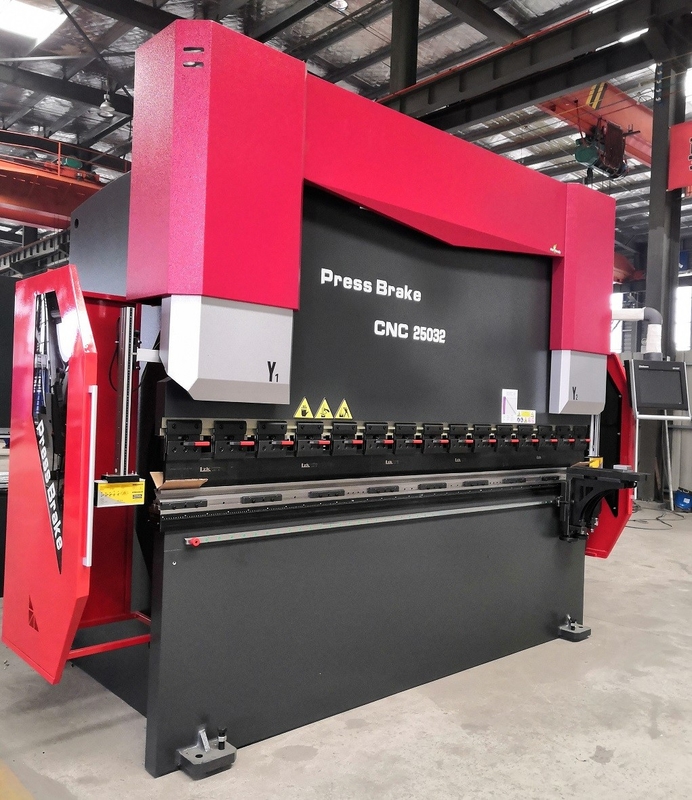

Presse-Maschine 45kw 400mm Cnc hydraulische hydraulische verbiegende Maschine Cnc

Große Metallplatten, die Presse-Bremsen Synchronisierung Maschine CNC elektrohydraulische fabrizieren

Hauptmerkmale der Werkzeugmaschine,

1.  Diese Maschine ist elektrohydraulische Servo-verbiegende Maschine CNC.

2. oben beweglicher verbiegender Entwurfs-, lärmarmer und stabilerarbeitszustand.

3. kann Y1-Y2 separat programmiert werden und Arbeit unter Exzenterlast oder dem speziell-förmigen Verbiegen.

4.  Der Worktable nimmt DNC kontrolliertes mechanisches plus konvexen Keilablenkungs-Ausgleich Worktable an. Nachdem Sie die Daten der Blechdicke eingegeben haben, senken Sie sich zu öffnen zu sterben und Dehnfestigkeit in das NC-System, in die verbiegende Kraft und in die relevanten Ausgleichswerte von Worktable und von Schieber wird automatisch bestimmt. Deshalb kann die genaue konvexe Menge während verbiegenden jedes erhalten werden. Bei der maschinellen Bearbeitung kann Ablenkungsausgleich ohne Totgebiet verwirklicht werden.

5.  Am Unterseite-toten Punkt gibt es eine Zeit zu pausieren und den Druck beizubehalten, die Genauigkeit des Werkstückes sicherzustellen.

6. Ramsynchronisierungssteuerung. Y1 | Äxte Y2 sind unabhängige Bewegungsparameter von zwei Ölzylindern, die durch NC-System gesteuert werden. Zwei kratzende Machthaber Y1 | Y2 sind an beiden Enden der Werkzeugmaschine installiert, die benutzt werden, um den genauen Abstand zwischen dem Ram und dem Werktisch zu messen.

7. Die Maschine hat die Fähigkeit, dem Exzenterverbiegen zu widerstehen.

Werkzeugmaschinengenauigkeit

1 geometrische Genauigkeit

Positionierung von Genauigkeit von Y1 und von Y2 (RAM, das auf und ab Achse) sich bewegt:    ± 0.03mm

Wiederholen Sie die Positionierung von Genauigkeit von Äxten Y1 und Y2:                                    ± 0.02mm

Die Positionierungsgenauigkeit der Xachse:                                                          ± 0.10mm

(das die Vorder- und Rückseite bewegliche Achse des hinterem Behaltens ist)

X-Achse wiederholte die Positionierung von Genauigkeit:                                                      ± 0.02mm

Arbeitsgenauigkeit 2

Biegewinkel des Probekörpers:                                                                      ± 30'/M

Verbiegende Gradlinigkeit des Probekörpers:                                                           0.30mm/m

Maschinenkonfiguration,

1. Y1-y2-x-v vier Achse CNC

2. ausgerüstet mit spezieller Firma CNC-Systems DA53T Delem in den Niederlanden

3. Servosystem Deutschlands Rexroth mit Hochleistungsverhältnis

4. ausgerüstet mit Gittermachthaber des Italieners GIVI

5. ausgerüstet mit japanischer Nachi-Ölpumpe

6. Blockablenkungs-Ausgleichswerktisch des mechanischen Abstiegs geneigter gesteuert durch DNC-System

7. Der hintere Stopper wird mit leistungsstarkem Servomotor und Kugelumlaufspindel ausgerüstet

8.  Ein Satz des Standardspitzenwerkzeugs und des V-Würfels

9. Servoeinheitsgebrauch Delta Taiwan

EVP-Reihenhauptparameter,
