Produktdetails:
Zahlung und Versand AGB:
|
Bedingung: | neu | Produktname: | Faser-Laser-Trennschneider, 6mm Edelstahl-Laser-Schneidemaschine |
---|---|---|---|
Mainbody: | Stahlplatten schweißten Struktur | Steuerung: | Cypcut CNC-Kontrollsystem |
Fahren: | X, Y, Z aller Servomotor | Steuer-Software: | Cypcut, Cypnest |
Schlüsselwort: | Laser-Blatt metallschneidend, Laser-Schneidemaschine | Anwendung: | Metalllaser-Ausschnitt, Laser-Stich |
Funktion: | Schnitt von Metallmaterialien, Schnitt und Gravieren | Lasersender: | IPG, Raycus, maximal |
Grafisches Format gestützt: | AI, DXF, PLT, DST, CAD | Confifuration: | Bockart |
Schnitt von Stärke: | Materialien, 0-14mm Kohlenstoffstahl, 0-8mm Edelstahl | Arbeitsbereich: | 1500mmX3000mm/2000mmX4000mm/2000mmmX6000mm |
Laser-Energie: | 1000W / 2000W/3000W/6000W | Schnittgeschwindigkeit: | 0-80000mm/min, materielle Unterschiedgeschwindigkeit des Unterschiedes |
Schnittbereich: | L6000mm*W2000mm | Ansteuersystem: | Yaskawa/Delta-/Fuji-Servoeinheiten |
Kühlbetrieb: | Wasserkühlungs-Kühler, Wassererkühlung und Schutzsystem, Brauchwasserkühler | Farbe: | Standardfarbe oder besonders angefertigt |
Wartung: | Fernon-line-Diagnose und Entdeckung | Kundendienst erbracht: | Ingenieure verfügbar Maschinerie übersee instandhalten |
Zertifizierung: | ISO,SGS,CCC | Garantie: | 2 Jahre, 3 Jahre |
Markieren: | rostfreie Blechtafel cnc-Faserlaser-Schneidemaschine,CNC 1000W Laser-Schneidemaschine,Faserlaser-Metallschneidermaschine |

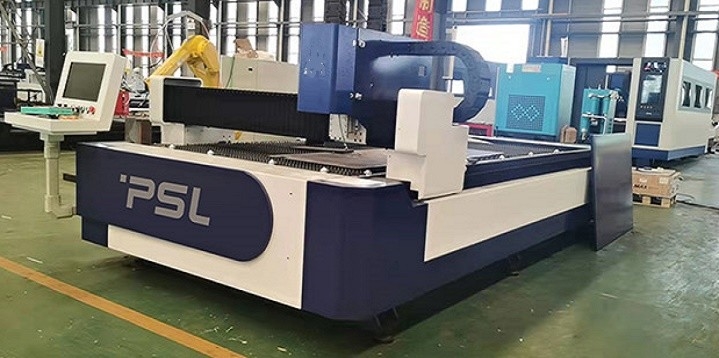

LASER-ENERGIE 1KW 2KW 3KW 6KW CNC-FASER-LASER-TRENNSCHNEIDER
Technische hauptsächlicheigenschaft,
Laser-Schneidemaschine CNC FCL6020 nimmt Bockbewegungsstruktur, linearer Führer, Schneckengetriebe, Wechselstromservomotor und -antriebe und Vakuum-Anlage (beide Seiten), etc. an. Der einmalige Verarbeitungsbereich ist 6m*2m. Nicht nur dass der Entwurf der Ausrüstung vorangebracht und zuverlässig ist, aber auch, dass alle Hauptkomponenten von den nationalen und internationalen weithin bekannten Marken sind.
Insbesondere benutzen wir laser Shanghais CYPCUT Berufscnc-System für das elektrische Kontrollsystem. Dieses spezielle Laser CNC-System hat Vorteile der hohen Integration, bessere Regelgenauigkeit und stabilere Operation deshalb zusätzlich zum Treffen die Anforderung des Schnitts der Kohlenstoffstahlplatte, kann es die Bedingung des Schnitts der Edelstahlplatten-, Aluminiumlegierungs-, Kupferlegierung und anderer Materialien auch erfüllen.
Haupttechnologieparameter,
Name | Cnc-Faserlaser-Schneidemaschine | |
Lasersender | RAYCUS/IPG/MAX | |
BPP, mm*mrad | 1,27 | |
Laser-Wellenlänge | 1070nm | |
|
Maximenschnittgeschwindigkeit | 60-80m/min (entsprechend Materialien) |
Maximumbeschleunigung | 1.0G |
Energieinstabilität | ≤2% |
gestützte grafische Formate | CAD, CorelDraw-Software, DXF/DWG/PLT |
Schnittbereich | 6000×2000 |
Reisen der Achse x | 6000 |
Y-Achsenreisen | 2000mm |
Z-Achsenreisen | 120mm |
Genauigkeit von setzen um | ±0.03mm/m |
Genauigkeit der Achse der Position X/Y | ±0.03mm/m |
Maximumladegewicht des Werktischs | 1000KG |
Energie der Maschine | 350V-420V/50Hz |
Gewicht der Maschine | 6000kg |
Maße | 8500x3200x1600mm |
Maschinenstruktur und -eigenschaften,
Struktur der Maschine
Die Laser-Schneidemaschine besteht Bett, Werktisch, Querbalken, Schiebesitz, AUS CNC-Operationssystem, elektrisches Kontrollsystem, Kühlsystem, Druckluftanlage, SchlackenEntladungssystem, Entstaubungssystem, Grundplatte und andere Komponenten.
Eigenschaften
1. Benutzer-freundliche funktionierende Schnittstelle
2. USB-Port und Breitbandschnittstellen
3. Wechselstromservomotor und -antrieb;
4. Schnell-Antwortoberflächenfolgen;
5. Einfacher bearbeiteter Ausschnitt ziehen Funktion zurück;
6. Gerade/Kreisbogeninterpolation Installations- und Kerfausgleichsfunktionen;
7. Programmierungs-Software Cypcut und automatische Nistenfunktionen;
8. Wasserkühler stellen sicher, dass der Laserlichtweg normalerweise und stablely funktioniert;
9. Cad-/camsoftware mit starker Nistenfunktion und Rand-geteilt, Funktion schneiden;
10. Belüftungsentstaubungsgerät Arbeitsbereich vor dem Schnitt von Emissionen und von metallischem Dampf schützen;
11. Staub, der Gerät entlädt, um die Schlackenentladung zu erleichtern.
Hauptkomponenten,
Name | Kurzbeschreibung | Marke des Landes |
Optisches System | RAYCUS/IPG | MAX/RAYCUS/IPG |
Laser-Stromversorgung | 1kw/2kw/3kw/6kw | MAX/RAYCUS/IPG |
Ausschnittkopf der automatischen Scharfeinstellung | Spezieller Schnittkopf für Glasfaser | WSX/Raytools/Precitec |
Engagiertes Kühlsystem | Doppeltes Zirkulationssystem, Wärmeaustausch-Titanrohr, über Temperaturwarnung, Flussschutz. | Wuhan Hanli/Tongfei |
Mechanisches Kraftübertragungssystem |
Hochpräzisions-Hochgeschwindigkeitsschiene Taiwans Hiwin Zahnstangentrieb Taiwans YYC (schraubenartig) |
Taiwan Hiwin Taiwan YYC |
Verlangsamungssystem | Shimpoo-Flanschreduzierer in Japan | Japan |
Proportionalventil | SMC | Japan |
Elektrische Installation | Schneider | Frankreich |
Spurhaltung des Sensor-Systems | Automatische Induktion der hohen Präzision, Genauigkeit 0,1 Millimeter | Shanghai CYPCUT |
Schlackenentladevorrichtung | Standards | Der Hersteller |
Computersystem | Spezieller industrieller PC für Laser | Taiwan Yanxiang |
X-ACHSE | Servoeinheit 1000W | Fuji/Delta/Yaskawa |
Y-ACHSE |
Servoeinheit 1800W |
Fuji/Delta/Yaskawa |
Z-ACHSE | Servoservoeinheit 400W | Fuji/Delta/Yaskawa |
Schnitt von Software | Berufs-CNC, der Software schneidet | Shanghai CYPCUT |
Nistensoftware | CYPNEST (optional) | Shanghai FSCUT |
I / O-Karte | 32 Punkte | Hersteller |
Spannungs-Regler | China | |
Schneidemaschine | Präzisions-Bock | Hersteller |
