Stahlrohr, das CNC Laser-Maschinen-Metallrunden-Quadrat-Rechteckrohr schneidet

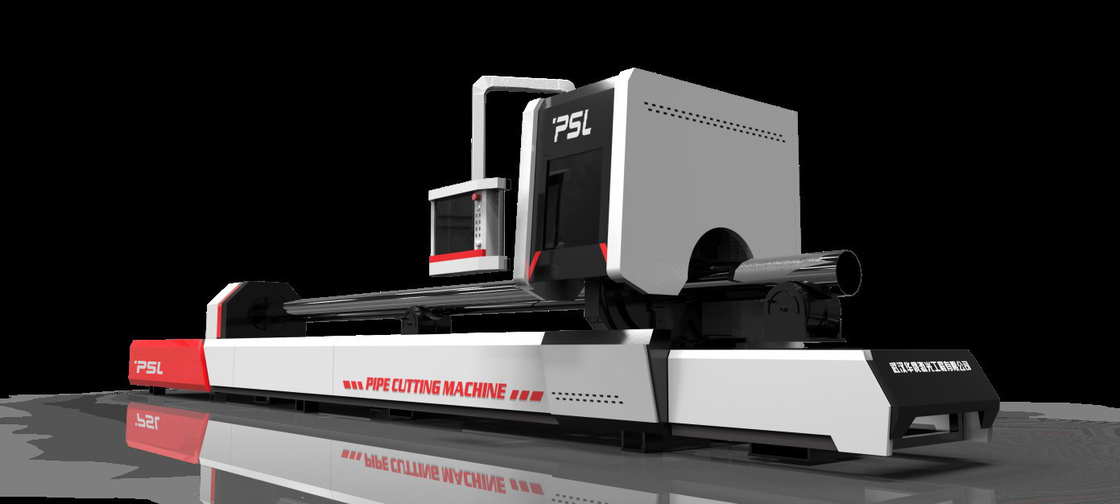

Metallrunden-quadratische Rechteckrohr CNC-Faser-Laser-Schneidemaschine für die Fabrikation von Rohren







Teil Funktionen und Eigenschaften,

• Hoher Starrheitsmaschinenkörper, das Leben der langen Maschine.

• Pneumatische Drehtotalklammer, ein Schlüsselzentrieren, hohe Klammerngeschwindigkeit.

• Veränderbares Durchmesserfördersystem, kann verwirklichen, Laden zu unterstützen und Unterstützung, kann den Schnitt von Genauigkeit erhöhen.

• Realzeitoffsetausgleich, bequeme Bohrrohrklemme, hohe Genauigkeit des Rohrdurchschlagsausschnitts.

• Ecknutzungskontrolle-Software, Eckausschnitt der hohen Qualität.

• Optionale Software des Nestes 3D, kann Winkeleisen- und -kanaleisen und andere Rohre schneiden.

• Optionale Schweißungsperlen-Prüfungsfunktion, schweißen, jeden möglichen Winkel zu strahlen zu schneiden zu vermeiden.





Rohr-Laser-Schneider Zusammensetzung,



1, Lasersender: FaserLasersender IPG/Raycus/MAX 2000W

1. Laserausgangsleistung: 2000W

2. Laser-Wellenlänge 1070nm

3. Ertragenergie, die 10%~100% reguliert

4. Eingangsleistung 8kW

5. Betriebstemperatur 16~35



2, Raytools/WSX/Precitec Faser-optischer Laser-Ausschnittkopf



Selbstfokussierungslaser-Ausschnittkopf

Ausgerüstet mit QBH-Faser-Ertragverbindungsstück, spezieller optischer Linse, dem genauen Siegelfokus, der Methode justieren, und schnellem Kapazitätswandler mit minimalem Schnittabstand 0.2mm, der Schnittgeschwindigkeit erhöhen und Gasverbrauch verringern könnte.





3, Werkzeugmaschinensystem

Die Maschine nimmt Bockstruktur mit hoher Starrheit, drechseln Verarbeitungsausrüstung mit hoher Präzision an. Kompaktbauweise, kleines besetztes Gebiet, bequeme Bedienung und Wartung, die die Nachfrage 24 Stunden lang befriedigen können, fahren fort zu arbeiten.



4, Maschinenbett

Die Rahmenkonstruktion wird vom Stahlschweißen der hohen Qualität gemacht und schweißt, nach Berufs-, an zweiter Stelle alternder, großer Fräsmaschinepräzisionsbearbeitung des Bocks der Vergütung der hohen Temperatur, der Entwurf und Verarbeitungsdurchschnitte, zu garantieren, dass die Maschine ausgezeichneten Schockwiderstand, hohe Starrheit und Stabilität hat.



5, Hochgeschwindigkeitskraftübertragungssystem

Der Laser-Schnittmeister nimmt doppelte treibende Struktur des Bocks an und hohes Dämpfungswerkzeugmaschinenbett, importierte Wechselstrom-Servosystem und Fahrersystem, importiertes Gang- und Gestellgetriebe, lineare Führerbahn für das Führen, zum der hohen Geschwindigkeit, der hohen Präzision und der hohen Zuverlässigkeit der Maschine sicherzustellen.



6, CNC-Kontrollsystem

Cnc-Kontrollsystem CYPCUT umfasst Laser-Schneidvorgang, normale Planfunktion auf Lager und Laser-Nachbearbeitung. Es hat hauptsächlich zeichnenden Prozess, die einstellenden Parameter, verbraucherbestimmter Schneidvorgang redigiert, Plan, Wegplanung und Nutzungskontrolle auf Lager. Die Zerspanungsleistung konnte mit der Schnittgeschwindigkeit justiert werden. Die Einzelperson, herein zu ziehen und Geschwindigkeit auszuziehen könnte eingestellt werden. Sie hat auch Materialprozeßbibliothek, die alle Prozessparameter für das gleiche Material speichern könnte.

Software ist stark, einfach zu benützen, kompatibel mit DXF-, PLT-, AI-, NC-MASTERformat und etc.



7, automatisches pneumatisches Klammernsystem

■Drahtloser Handschaltkasten, klemmen fest, ein Schlüsselloses und Klammer zu kratzen.

■Zwei Bankrollen, gut-verteilte Klammernkraft, mit höherer Genauigkeit wenn kleines Rohr des Schnittes.

■Pneumatische Klammern-, große und stabilehaltene Kraft, Rohr löst nicht und gleitet.

■220mm pneumatische totalklammer, pneumatische totalklammer, braucht nicht, die Greifer zu ändern, einfach zu benützen.

■Doppelte Klammer des automatischen Zentrierens, Klammer der schnellen Geschwindigkeit für Rechteck und Ovalrohre. Das anormale Formrohr benötigt spezielle Klammerngreifer.



8, rotes helles Skalensystem

Das rote koaxiallicht wird als der Indikator benutzt, um ihn einfach zu machen, optisches System zu justieren und genauer, um Arbeitspunkt vorauszusetzen.





9, Berufsrohrausschnittsystem

■Berufsrohrausschnitt Software Support den Schnitt des runden Rohres, des quadratischen Rohres, des ovalen Rohres, des Winkeleisen- und Kanaleisens und anderer Rohre.

■Durch Nest-Software kann Planentwurf, allgemeinen Ausschnitt und anderen Systemprozeß verwirklichen. Wenn Ausschnitt, das Realzeitzentrieren und Realzeitoffsetausgleich, Rohroberflächenrevisionsbogen, Rohreckenprozeß verwirklichen kann, schnelle Geschwindigkeit „Froschsprung“.



10, Wasserkühlungs-System

Das Wasserkühlungssystem wird ausgerüstet und die Temperatur könnte angezeigt werden. Das Wasserkühlungssystem würde anfangen, automatisch zu arbeiten, wenn die Temperatur höher als der Standardwert und automatisch zu arbeiten, aufzuhören ist, wenn die Temperatur unterhalb des Standardwertes ist.





11, Drehklammer

Drehklammer kann Maximalwertspeicherungsrundenrohr Ф20mm-Ф220mm, quadratische Rohre 20mmx20mm- 150mmx150mm, mit Stärke 12mm, Länge 6000mm. Materielles Unterstützungsgerät kann stabil für eine lange Zeit gehalten werden, um zu arbeiten.



12, Staub-Extraktions-Einheit

Die Werkzeugmaschine wird auch mit Abluftventilator ausgerüstet, um den Staub und den Abgas zu entfernen, die den Schaden auf Personalsicherheit und -ausrüstung verringern konnten.







Haupttechnologieparameter,



Maschinen-Name		Cnc-Faserlaser-Rohrschneidemaschine
Modell		CF6000220ST-2000W
Energie von Laser		2000w
Lasersender		MAX/RAYCUS/IPG
Laser-Wellenlänge		1064nm
Laserstrahl		<0>
Maxim Cutting-RohrWandstärke	Kohlenstoffstahl (O2)	10mm-12mm
	Edelstahl (N2)	5mm-6mm
	Aluminiumblatt	4mm-5mm
	Messingblatt	3mm

Rohr, das Modus festklemmt	automatisch
Einzugsart des Rohres	automatisch
Treuhandsverwaltungsmodus	automatisch
Passendes Rohrmaterial	Rundes Rohr Vierkantrohr Rechteckrohr andere Profile
Schnitt der Strecke des runden Rohres	D20mm - D220mm
Schnitt der Strecke des quadratischen Rohres	20x20mm - 150x150mm
Minimales überschüssiges Material	150mm
Maximenschnittgeschwindigkeit	100m/min (entsprechend Materialien)
Max. Beschleunigung	1.0G
gestützte grafische Formate	CAD, CorelDraw-Software, DXF/DWG/PLT
Reisen der Achse x	0-6000mm
Y-Achsenreisen	0-450mm

Z-Achsenreisen	200mm
Genauigkeit von setzen um	±0.03mm/m
Genauigkeit der Achse der Position X/Y	±0.05mm/m
Spannung	350V-420V/50Hz
Gewicht der Maschine	6000kg
Maße (LxWxH)	9800x1400x2400mm
