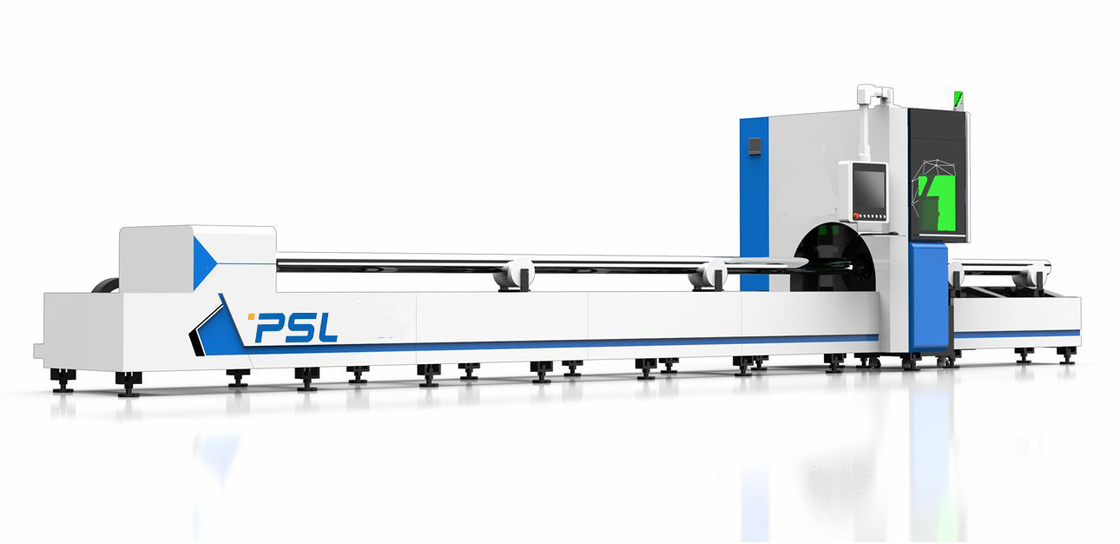

Rohr CNC Laser-Maschine 500w 1000W 2000W 3000W Cnc-Faser-Laser-Schneider

Metallrohr/-rohr, das CNC-Faser-Laser-Rohr-Schneidemaschine Schneider Lasers 1000W 2000W 3000W verarbeitet







Kurze Einleitung der Faserlaser-Rohrschneidemaschine,



1. Laser-Ausschnittprinzip



Laser-Ausschnitt ist, Intensitätslaser zur Oberfläche des Materials, durch die Interaktion zwischen Laser und Material auszustrahlen, wird der geschnittene Gegenstand geschmolzen oder verdunstet, und der geschnittene Gegenstand wird durch die Hilfe der Hochgeschwindigkeitsluftströmung geschnitten.





2. Laser, der Eigenschaften und Vorteile schneidet



2,1 die Rohrschneidemaschine können alle Arten Rohr schneiden, das groß Kosten und Raum spart. Die Verarbeitungsstrecke ist breit, und die Rohre des unterschiedlichen Durchmessers und der Länge können verarbeitet werden. Die elektrische drehende Welle wird angenommen, ist die Geschwindigkeit justierbar, und die Operation ist bequem, und sie hat die Eigenschaften der lärmarmen, Hochgeschwindigkeits- und hohen Präzision; Es ist die beste Wahl, damit Berufsrohre und Rohre die schneidene Linie schneiden.



1. Es kann einiges zylinderförmige schneidene Linie Löcher mit verschiedenen Richtungen und Durchmessern auf dem Hauptrohr schneiden, zum der Zustände des vertikalen Schnitts der Exzenter- und nicht Exzenter Niederlassungsachse und der Hauptachse zu treffen (das Hauptabzweigrohr ist Kreisrohr).



2. Das Ende der schneidenen Linie des Zylinders kann am Ende des Abzweigrohrs geschnitten werden, das die Zustände des vertikalen Schnitts und des schiefen Schnitts der Exzenter- und nicht Exzenter Niederlassungsachse und der Hauptachse trifft.



3. Kann verschiedene Formen auf der Wand des Rohres schneiden; Es kann die geneigte Stirnfläche am Ende des Kreisrohres schneiden.



4. Das Ende des Abzweigrohrs, das mit dem ringförmigen Hauptrohr schneidet, kann geschnitten werden (das Hauptabzweigrohr ist rundes Rohr); Kann verschiedene Formen auf der Vierkantrohroberfläche schneiden.



5. Die Schnittoberfläche ist glatt und vom Grat frei.



6. Der Laser-Ausschnittkopf tritt nicht mit der Materialoberfläche in Verbindung und verkratzt nicht das Werkstück.



7. Der Schlitz ist das schmalste, ist das Hitzebetroffene gebiet das kleinste, ist die lokale Deformation des Werkstückes sehr klein, und es gibt keine mechanische Deformation.



8. Er kann jede mögliche Form, Rohr und andere speziell-förmige Materialien verarbeiten.





2,2 der Laser benötigt nur elektrische Energie, wenn er läuft, und braucht nicht, zusätzliches Gas des Lasers zu erzeugen und hat die niedrigsten Betriebstechnikkosten;



2,3 der Faserlaser nimmt modularen und überflüssigen Entwurf des Halbleiters an, und es gibt keine optische Linse im Resonator und benötigt nicht die Startzeit. Sie hat die Vorteile ohne Anpassung, Wartung und hohe Stabilität, die die Kosten von Zusätzen und von Wartungszeit verringert. Dieses ist zum traditionellen Laser unvergleichbar;



2,4 die Lichtwellenleiterübertragung der ganzen Maschine ist optische Wegewahl, ohne schwieriges optisches Führersystem wie Reflektor, einfacher Strahlengang, stabile Struktur und wartungsfrei vom externen Strahlengang;



2,5 der Schnittkopf enthält Schutzgläser, Kollimatoren, Fokussierungsgläser und andere kostbare Verbrauchsmaterialien, die wenig verbrauchen;



Export 2,6 macht aus optischen Fasern den Entwurf vom mechanischen System sehr einfach und einfach, mit Roboter oder mehrdimensionalem Werktisch zu integrieren;





3. CNC-Kontrollsystem



Der CNC, der Software schneidet, die durch Shanghai Baichu gemacht wird, hat grafische Schnittstelle und bequeme Bedienung. Die Berufsnutzungskontrolle-Software kann verschiedene Grafiken und Charaktere nach Belieben entwerfen und kann in der Realzeit verarbeitet werden. Sie stützt CAD, CorelDRAW und andere zeichnende Berufssoftware. Sie hat die starken Funktionen der Programmierung, des Plans, der Textbearbeitung und des Prozesses, die einstellen, der das Management und die Nutzung des Rohres in größtem Maße verbessert. Die Schnittsoftware hat die folgenden Funktionen und die Eigenschaften:



3,1 Import, Mikroverbindung, Ausschnittreihenfolge, optimiert, Weg und optimierte Geschwindigkeit, etc. schneiden.



3,2 verbessern den Nutzungsgrad des Rohres: es kann die Anordnung für Teilfreigabe, eingebetteter Plan in den Teilen, symmetrische Umwerfenanordnung verwirklichen für Teile, Drehen von Anordnung für Teile und Vermeidung der Überschneidung und des Zusammenstoßes der Form.



scharfe Verarbeitung des Winkels 3,3: interner/verarbeitender Winkel, der automatisch erkannt werden und eingestellt werden kann.



starke Funktion der Zeichenverarbeitung 3,4: kann feste Wörter zu den hohlen Wörtern verarbeiten.



wird Schnittleistungsfähigkeit 3,5 des allgemeinen Randabschnitts optimiert, um die Auslastung des Rohres zu verbessern





Hauptkomponenten,



Name	Kurzbeschreibung	Marke des Landes
Faser-Lasersender	1000W	MAX/Raycus/IPG
Ausschnittkopf der automatischen Scharfeinstellung	Spezieller Ausschnittkopf Raytools für Glasfaser	Raytools
Engagiertes Kühlsystem	Doppeltes Zirkulationssystem, Wärmeaustausch-Titanrohr, über Temperaturwarnung, Flussschutz, spezieller Kühlwasserbehälter Wasserspiegel-Schutzfaserlasers	Wuhan Hanli
Mechanisches Kraftübertragungssystem	Hochpräzisions-Hochgeschwindigkeitsschiene Taiwans Hiwin Taiwan-Zwillings-Zahnstangentrieb (schraubenartig)	Taiwan Hiwin Taiwan-Zwilling



Verlangsamungssystem	Shimpoo-Flanschreduzierer in Japan	Japan
Proportionalventil	NNT	Japan
Elektrische Installation	Schneider	Frankreich
Spurhaltung des Sensor-Systems	Automatische Induktion der hohen Präzision, Genauigkeit 0,1 Millimeter	Cypcut Shanghai
Schlackenentladevorrichtung	Standards	Der Hersteller
Computersystem	Spezieller industrieller Steuerrechner für Laser	Taiwan Yanxiang
X-ACHSEN-SERVOeinheit	Servo 1800W	Fuji, Japan
W-AXIS SERVOeinheit	Servo 1800W	Fuji, Japan
Z-ACHSEN-SERVOeinheit	Servo 400W	Fuji, Japan
Schnitt von Software	Berufs-CNC, der Software schneidet	Cypcut Shanghai
I / O-Karte	32 Punkte	Cypcut
Spannungs-Regler		China
Schneidemaschine	Präzisions-Bock	Hersteller
X-/Wachsenpräzision	±0.02mm/m
Max. Free Running-Geschwindigkeit	80m/min
Spannung	380V/50HZ 3Ph
Min.-Durchmesser der Klemme	D20mm
Max. Durchmesser der Klemme	D230mm (230*230)
Max. Reisen	6000mm
Endstückvorrat	200mm
Front Chuck	Pneumatisches/Servozentrieren
Hintere Klemme	Pneumatisches/Servofestklemmen
