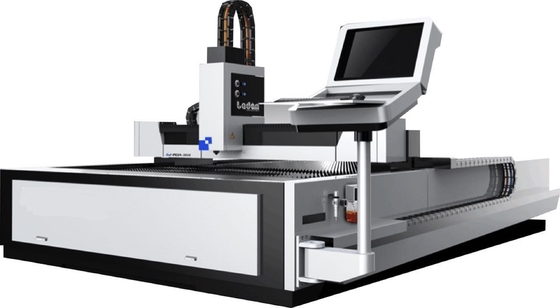

Cnc-Einzel-Tabelle Faser-Laser-Platten-Schneidemaschine
Technische hauptsächlicheigenschaft,
1. Mit Berufs-Software können Sie alle Arten Zahlen oder Wörter für die Echtzeitanwendung entwerfen, die flexibel ist, einfach zu benützen und bequem.
2. Er nimmt Baustahl-Plattenschweißen des Kohlenstoffs, Bienenstock wie Käfigverstärkungsstruktur, Entspannungs-Ausglühenprozeß ° der hohen Temperatur 600, langfristiger Gebrauch ohne Deformation an.
Haupttechnologieparameter,
| Name |
Faserlaser-Schneidemaschine |
| Modell |
FCL3015-1000W |
| Energie von Laser |
1000w |
| Lasersender |
RAYCUS/IPG |
| BPP, mm*mrad |
1,27 |
| Laser-Wellenlänge |
1070nm |
|
Maxim Cutting Thickness
|
Kohlenstoffstahl (O2) |
8mm-10mm |
| Edelstahl (N2) |
4mm-5mm |
| Aluminiumblatt |
2mm-3mm |
| Messingblatt |
2mm |
| Maximenschnittgeschwindigkeit |
60-80m/min (entsprechend Materialien) |
| Max. Beschleunigung |
1.0G |
| Energieinstabilität |
≤2% |
| gestützte grafische Formate |
CAD, CorelDraw-Software, DXF/DWG/PLT |
| Schnittbereich |
3000×1500 |
| Reisen der Achse x |
3000 |
| Y-Achsenreisen |
1500mm |
| Z-Achsenreisen |
120mm |
| Genauigkeit von setzen um |
±0.03mm/m |
| Genauigkeit der Achse der Position X/Y |
±0.03mm/m |
| Max. Ladegewicht des Werktischs |
500KG |
| Energie der Maschine |
350V-420V/50Hz |
| Gewicht der Maschine |
3000kg |
| Maße |
4600x2400x1500mm |
Maschinenstruktur,
Die Maschine besteht Bett, Worktable, Strahl, Schiebesitz, RAM, Kühlsystem, Druckluftanlage, SchlackenEntladungssystem, Entstaubungssystem, Grundplatte und aus anderen Komponenten.
1,1. Bett
Das Maschinenbett nimmt integrale schweißende Struktur, hintere löschende Behandlung der hohen Temperatur und dann alternde Behandlung der Erschütterung an. Es hat gute Starrheit und hohe Präzision und kann ohne Deformation für eine lange Zeit verwendet werden.
1,2. Austauschwerktischteil
Die Maschine nimmt Bockstruktur, HochpräzisionshochgeschwindigkeitsTaiwans YYC an Zahnstangentrieb (schraubenartigen) doppelseitigen Antrieb und linearen Führer, mit stabilem Getriebe und hoher Präzision. Der Austausch Worktable wird aus örtlich festgelegtem Worktablegroßrechner und Schnitt Worktable verfasst.
Örtlich festgelegter Worktablegroßrechner: der ganze Biegeprozess der ultra starken Platte wird angenommen, und dann wird das ganze Schweißen gebildet, um große Tragfähigkeit zu haben.
Indem sie das ganze Quadrat schweißt, ist die Struktur stabil; wenn sie gleichzeitig arbeiten, können die Doppelschichtaustausch Worktableaustausch, die Börsenzeit in 20 Sekunden abgeschlossen werden und die Börsenzeit groß verringern, um die Produktions-Leistungsfähigkeit zu verbessern!
1,3. Strahl
Der Querbalken wird als Ganzes geschweißt. Nach zweimal der hoher Temperatur löschend und Erschütterungsaltern wird der Querbalken durch die hohe verarbeitende Präzision, mit guter Starrheits-, hochfester und dynamischerleistung gebildet.
1,4. X, Y, z-Achsenbewegungssteuerung
X-, y-Achse und z-Achse nehmen Fuji-drehmomentstarken Servomotor, mit hoher Präzision, hoher Geschwindigkeit, großem Drehmoment, großer Trägheits-, stabiler und dauerhafterleistung an. Er stellt die hohe Geschwindigkeit und die Beschleunigung der ganzen Maschine sicher.
1,5. Überschüssiges Entladungssystem
Der unterere Teil des Betts wird mit einem Wagen ausgerüstet, der den Abfall im Produktionsverfahren und in den kleinen Teilen sammeln kann.
1,6. Entstaubungssystem
Laser-Schneidemaschinewerktisch CNC FCL3015 hat ein spezielles Fachentstaubungssystem, das benutzt wird, um Staub, Abgas und andere Substanzen im Produktionsverfahren zu entfernen, damit den Arbeitsbereich bequem zu machen.
Hauptkomponenten,
| Name |
Kurzbeschreibung |
Marke des Landes |
| Faser-Laser |
IPG2000W |
RAYCUS/IPG |
| Optisches System |
RAYCUS/IPG |
RAYCUS/IPG |
| Laser-Stromversorgung |
RAYCUS/IPG |
RAYCUS/IPG |
| Ausschnittkopf der automatischen Scharfeinstellung |
Spezieller Schnittkopf für Glasfaser |
WSX |
| Engagiertes Kühlsystem |
Doppeltes Zirkulationssystem, Wärmeaustausch-Titanrohr, über Temperaturwarnung, Flussschutz, spezieller Kühlwasserbehälter Wasserspiegel-Schutzfaserlasers |
Wuhan Hanli |
| Mechanisches Kraftübertragungssystem |
Hochpräzisions-Hochgeschwindigkeitsschiene Taiwans Hiwin
Zahnstangentrieb Taiwans YYC (schraubenartig)
|
Taiwan Hiwin
Taiwan YYC
|
| Verlangsamungssystem |
Shimpoo-Flanschreduzierer in Japan |
Japan |
| Proportionalventil |
SMC |
Japan |
| Elektrische Installation |
Schneider |
Frankreich |
| Spurhaltung des Sensor-Systems |
Automatische Induktion der hohen Präzision, Genauigkeit 0,1 Millimeter |
Shanghai CYPCUT |
| Schlackenentladevorrichtung |
Standards |
Der Hersteller |
| Computersystem |
Spezieller industrieller Steuerrechner für Laser |
Taiwan Yanxiang |
| X-ACHSEN-SERVOeinheit |
Servo 1000W |
Fuji, Japan |
| Y-ACHSEN-SERVOeinheit |
SERVO 1800W
|
Fuji, Japan
|
| Z-ACHSEN-SERVOeinheit |
Servo 400W |
Fuji, Japan |
| Schnitt von Software |
Berufs-CNC, der Software schneidet |
Shanghai CYPCUT |
| I / O-Karte |
32 Punkte |
Hersteller |
| Spannungs-Regler |
|
China |
| Schneidemaschine |
Präzisions-Bock |
Hersteller |
