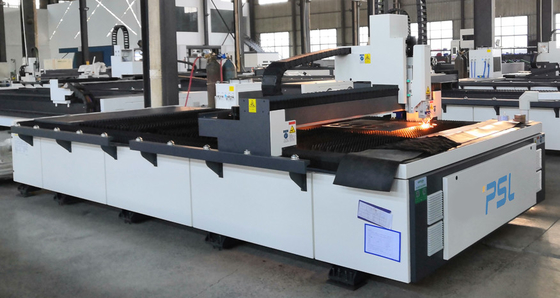

3015 Lasersender des Einzel-Tabelle CNC-Faserlaser-Blatttrennschneiders 2000w Raycus/IPG
Anwendungs-Industrien
Faser-Laser-Schneidemaschine ist in Herstellungsmetallbuchstaben, Küchen-Waren, Werbebriefe, das Blech, das, die verarbeitenden Metallelemente verarbeiten und die Teile, Eisenwaren, Fahrgestelle weitverbreitet, Gestelle u. Kabinette, Metallhandwerk, Metall Art Ware, Aufzugs-Platten-Ausschnitt, Hardware, Autoteile, elektronische Teile, Nummernschilder, ETC….
Anwendbare Materialien für die Laser-Schneidemaschine
Faser-Laser, der Ausrüstung schneidet, ist für metallschneidendes mit Platten-(Rohr), legierterstahl-Platte des Edelstahlblech-(Rohr), des milden/Kohlenstoffstahls, Federstahl-Blatt, Eisen-Platte (Rohr), galvanisierter Platte (Rohr), Aluminiumplatte (Rohr), Kupferblech (Rohr), Messingblatt-, Bronzeplatte, Goldplatte, silberner Platten-, Titanplatte, Blechtafel, Metallplatte, ETC… passend.
Technische hauptsächlicheigenschaften von Laser-Schneidemaschine,
1. integrierte Schweißgerätkörper mit höherer Stabilität für höhere Präzision
Anwendung der Bockstruktur und des integrierten geworfenen Querbalkens, zum der höheren Starrheit, Stabilität zu erzielen.
2. leistungsstarker Lasersender und stabile Betriebssystem, die die beste Schnittqualität machen.
3. Die Maschine besitzt CNC-Steuersystem, Servokraftübertragungssystem, Wasserkühlungssystem, Schmiersystem und Entstaubungssystem, um zu garantieren dass sie stabil, leistungsfähig und dauerhaft funktionieren kann.
4. Die fachkundige CAD-/Nockenautomatische Programmierungs-Software und die automatische Nistensoftware zielt darauf ab, Rohstoffe maximal zu sparen.
5. Die Maschine ist zur automatischen Höhenverstellung fähig, konstante Brennweite und stabile Schnittqualität beizubehalten.
6. Die Maschine wird für den Schnitt einer Vielzahl der Metalle mit ausgezeichneter und stabiler Schnittqualität benutzt.
7. ermöglicht Zugang zum CNC-System durch Schnittstelle die Kommunikation und Fernüberwachung während des Laser-Schneidvorgangs.
Maschinenstruktur,
1. Maschinen-Bett
2. reparierte einzelnen Werktisch
3. Querbalken
4. Lasersender
5. Cnc-Operationsstation
6. X, Y, z-Achsenbewegungsservofahren
7. Wasserkühlung Kühler
8. überschüssige Entladungswagen
9. Entstaubungssystem
10. Stromversorgungs-Regler (optional)
Haupttechnologieparameter,
| Maschinen-Name |
Cnc-Faserlaser-Schneidemaschine |
| Modell |
FCL3015-2000W |
| Energie von Laser |
2000w |
| Lasersender |
MAX/RAYCUS/IPG |
| BPP, mm*mrad |
1,27 |
| Laser-Wellenlänge |
1070nm |
|
Maxim Cutting Thickness
|
Kohlenstoffstahl (O2) |
10mm-12mm |
| Edelstahl (N2) |
5mm-6mm |
| Aluminiumblatt |
3mm-4mm |
| Messingblatt |
2mm |
| Maximenschnittgeschwindigkeit |
60-80m/min (entsprechend Materialien) |
| Maximumbeschleunigung |
1.0G |
| Energieinstabilität |
≤2% |
| gestützte grafische Formate |
CAD, CorelDraw-Software, DXF/DWG/PLT |
| Schnittbereich |
3050×1550 |
| Reisen der Achse x |
3050 |
| Y-Achsenreisen |
1550mm |
| Z-Achsenreisen |
120mm |
| Genauigkeit von setzen um |
±0.03mm/m |
| Genauigkeit der Achse der Position X/Y |
±0.03mm/m |
| Maximumladegewicht des Werktischs |
500KG |
| Energie der Maschine |
350V-420V/50Hz |
| Gewicht der Maschine |
3500kg |
| Maße |
4600x2350x1500mm |
Hauptkomponenten,
| Name |
Kurzbeschreibung |
Marke des Landes |
| Faser-Laser |
IPG2000W |
MAX/RAYCUS/IPG |
| Optisches System |
RAYCUS/IPG |
MAX/RAYCUS/IPG |
| Ausschnittkopf der automatischen Scharfeinstellung |
Spezieller Schnittkopf für Glasfaser |
WSX/Raytools/FSCUT |
| Engagiertes Kühlsystem |
Doppeltes Zirkulationssystem, Wärmeaustausch-Titanrohr, über Temperaturwarnung, Flussschutz |
Wuhan Hanli/Tongfei |
| Mechanisches Kraftübertragungssystem |
Hochpräzisions-Hochgeschwindigkeitsschiene Taiwans Hiwin
Zahnstangentrieb Taiwans YYC (schraubenartig)
|
Taiwan Hiwin
Taiwan YYC
|
| Verlangsamungssystem |
Shimpoo/Alpha |
Japan/Deutschland |
| Proportionalventil |
SMC |
Japan |
| Elektrische Installation |
Schneider/ABB |
Frankreich |
| Spurhaltung des Sensor-Systems |
Automatische Induktion der hohen Präzision, Genauigkeit 0,1 Millimeter |
Shanghai CYPCUT |
| Computersystem |
Spezieller industrieller PC für Laser |
Taiwan Yanxiang |
| X-ACHSEN-SERVOeinheit |
Servo 1000W |
Yaskawa/Fuji, Japan |
| Y-ACHSEN-SERVOeinheit |
SERVO 1800W
|
Yaskawa/Fuji, Japan
|
| Z-ACHSEN-SERVOeinheit |
Servo 400W |
Yaskawa/Fuji, Japan |
| Schnitt von Software |
Berufs-CNC, der Software schneidet |
Shanghai CYPCUT |
| Nistensoftware |
CypNest |
Shanghai FSCUT |
| I / O-Karte |
32 Punkte |
CYPCUT |
| Spannungs-Regler |
Optional |
China |
| Schneidemaschine |
Präzisions-Bock |
Hersteller |
| Stromversorgungs-Regler |
|
Optional |
