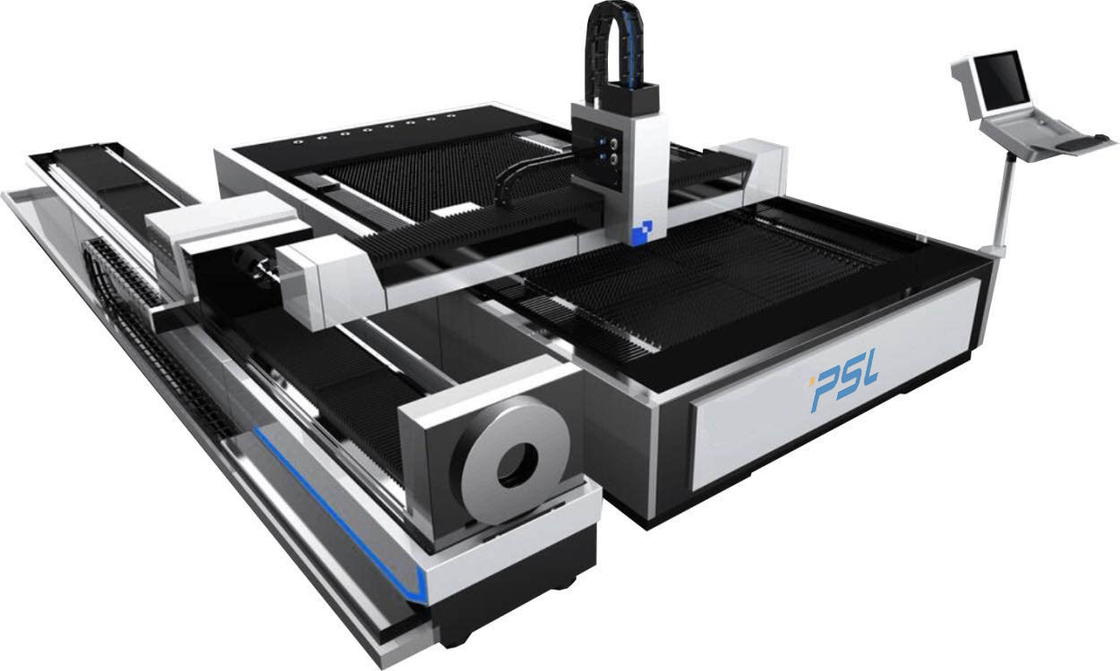

Laser-Schneider CNC-Einzel-Tabelle Faser-Laser-Schneidemaschine CNC-Metallplatte und -rohrs integrierte
Technische hauptsächlicheigenschaft,
Anwendbare Industrie:
Dieses machin ist in den verschiedenen Industrien wie Werbungsdekoration, der Küchenware weitverbreitet und führt Maschinerie, Stahl und Eisen, Automobil, Metallplattenfahrgestelle, Metallrohr fabriction, Klimaanlagenherstellung, Metallplatten-/Rohrausschnitt, etc. aus.
Anwendbare Materialien:
Kohlenstoffstahlplatten u. -rohr/-rohr: 0-12mm;
Edelstahlplatte u. -rohr/-rohr: 0-6mm.
Aluminiumplatte u. Rohr/Rohr: 0-4mm
Fachmann gewöhnt gewesen an Aluminiumlegierungsplatte der geschnittenen Feinbleche Metall-,/Rohr, galvanisiertes Blatt/Rohr, elektrolytische Platte, Silikonstahl-, Titanlegierungs-, Aluminiumzinkplatte und anderes Metall.
Maschinenstruktur,
Die Maschine besteht Bett, Worktable, Strahl, Schiebesitz, RAM, Kühlsystem, Druckluftanlage, SchlackenEntladungssystem, Entstaubungssystem, Grundplatte und aus anderen Komponenten.
1,1. Maschinen-Bett
Das Maschinenbett nimmt integrale schweißende Struktur, hintere löschende Behandlung der hohen Temperatur und dann alternde Behandlung der Erschütterung an. Es hat gute Starrheit und hohe Präzision und kann ohne Deformation für eine lange Zeit verwendet werden.
1,2. Örtlich festgelegter Werktisch
Die Maschine nimmt des Bockstruktur-, HochpräzisionshochgeschwindigkeitsZahnstangentriebs Taiwans YYC (Herion) doppelseitigen Antrieb und linearen Führer, mit stabilem Getriebe und hoher Präzision an.
Örtlich festgelegter Worktablegroßrechner: der ganze Biegeprozess der ultra starken Platte wird angenommen, und dann wird das ganze Schweißen gebildet, um große Tragfähigkeit zu haben.
1,3. Rohr-/Rohrschneidvorrichtung
Schnellwechselfutter
Das pneumatische Schnellwechselfutter ist in der Lage, das runde Rohr, das Vierkantrohr und ovalgeschnittenes Rohr schnell festzuklemmen.
Die patentierte Klemmentechnologie hat vier Greifer für das automatische Zentrieren, das rundes Rohr, Vierkantrohr und ovalgeschnittenes Rohr stützen kann. das Kreisrohr und andere Materialien automatisch die festklemmende zentrierende Funktion einführen.
Der dünne Klemmenentwurf kann das Innere der örtlich festgelegten Klemme leicht eintragen, um den Ausschnitt des Endstücks zu verwirklichen.
Örtlich festgelegte Klemme
Die örtlich festgelegte Klemme nimmt vier Greifer an, um das Rohr festzuklemmen, und das Greiferende wird mit Rollenmechanismus ausgerüstet und kann schnell festklemmen und zentrieren.
Die Klemme hat einen Servomotorantrieb und bewegliche Klemme, können sie zwei gleichzeitig wirbeln, die schnelle Rotation des Rohrausschnitts ohne Verzerrung des Rohres erzielen können.
1,4. Querbalken
Der Querbalken wird als Ganzes geschweißt. Nach zweimal der hoher Temperatur löschend und Erschütterungsaltern wird der Querbalken durch die hohe verarbeitende Präzision, mit guter Starrheits-, hochfester und dynamischerleistung gebildet.
Verlängerter zu verarbeiten Querbalken (Y-Achse) und Schnittrohre.
1,5. X, Y, z-Achsenbewegungssteuerung
X-, y-Achse und z-Achse nehmen drehmomentstarken Servomotor, mit hoher Präzision, hoher Geschwindigkeit, großem Drehmoment, großer Trägheits-, stabiler und dauerhafterleistung an. Er stellt die hohe Geschwindigkeit und die Beschleunigung der ganzen Maschine sicher.
1,6. Überschüssiges Entladungssystem
Der unterere Teil des Betts wird mit einem Wagen ausgerüstet, der den Abfall im Produktionsverfahren und in den kleinen Teilen sammeln kann.
1,7. Entstaubungssystem
Laser-Schneidemaschinewerktisch CNC FCL3015 hat ein spezielles Fachentstaubungssystem, das benutzt wird, um Staub, Abgas und andere Substanzen im Produktionsverfahren zu entfernen, damit den Arbeitsbereich bequem zu machen.
Hauptkomponenten,
| 1.Controller |
Cypcut-Kontrollsystem
- Welches intelligenten Plan von den Grafiken verwirklichen kann, automatisch wählend und zusammenpassen, Wege, Bearbeitungszeit der Abwehr schneiden
|
| Quelle 2.Laser |
Berühmte Marke Raycus/maximales/IPG
- Festkörperlaser dauert über 50,000hours; Verschiedene Energieoptionen von 500w, von 750w, von 1000w, von 1500W, von 2000W, von 3000W usw.
|
| Fokussierung 3.Auto |
Kapazitive Selbst-Höhe, die Raytools schneidet headCutting Kopf justiert
- Schwerpunkt wird automatisch im Schneidvorgang justiert, um den besten Schnitteffekt des unterschiedlichen StärkeBlechs zu erzielen.
|
| System 4.Servo |
Servofahrer und Motor Japans YASKAWA
- Mit starker Energie und hoher Präzision
|
| 5.Reducer |
Reduzierer Japans Shimpoo/MOTORE
- Die Weltbeste Reduzierermarke. Verwendet für, traditionelles Gestell und Gurt zu ersetzen, um Maschine stärker und stabil herzustellen
|
| Genauigkeit 6.High |
Präzisionsausschnitt
- Welches ±0.02mm/300mm erreichen kann
|
| 7. Kühlsystem |
Hanli/Tongfei
Doppeltes Zirkulationssystem, Wärmeaustausch-Titanrohr, über Temperaturwarnung, Flussschutz, spezieller Kühlwasserbehälter Wasserspiegel-Schutzfaserlasers
|
| 8. Spannungs-Regler |
Optional für etwas Bereiche mit instabiler Spannung |
Haupttechnologieparameter,
| Name |
Faserlaserblechtafel- u. -rohrschneidemaschine |
| Modell |
FCLT3015-2000W |
| Energie von Laser |
2000w |
| Lasersender |
RAYCUS/IPG |
| BPP, mm*mrad |
1,27 |
| Laser-Wellenlänge |
1070nm |
|
Maxim Cutting Thickness
(Blatt u. Rohr)
|
Kohlenstoffstahl (O2) |
10-12mm |
| Edelstahl (N2) |
5-6mm |
| Aluminiumblatt/Rohr |
3-4mm |
| Messingblatt/Rohr |
2mm |
| Maximenschnittgeschwindigkeit |
60-80m/min (entsprechend Materialien) |
| Maximumbeschleunigung |
1.0G |
| Energieinstabilität |
≤2% |
| gestützte grafische Formate |
CAD, CorelDraw-Software, DXF/DWG/PLT |
| Schnittbereich |
3050×1550 |
| Reisen der Achse x |
3050 |
| Y-Achsenreisen |
1550mm |
| Z-Achsenreisen |
120mm |
| Genauigkeit von setzen um |
±0.03mm/m |
| Genauigkeit der Achse der Position X/Y |
±0.03mm/m |
| Maximumladegewicht des Werktischs |
500KG |
| Energie der Maschine |
350V-420V/50Hz |
| Gewicht der Maschine |
3500kg |
| Maße |
4600x2400x1500mm |
