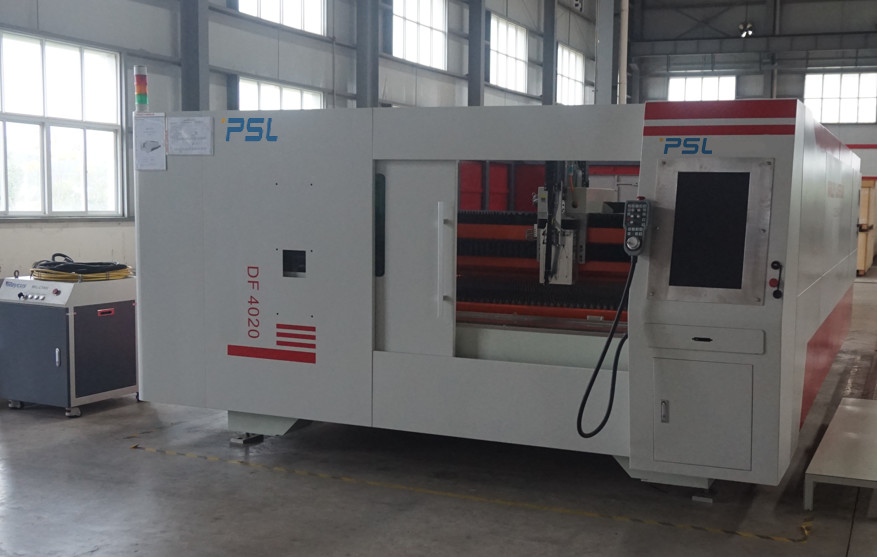

Tischplatten-CNC-Faser-Laser-Schneidemaschine mit Kurstabelle
Anwendungs-Industrien
Faser-Laser-Schneidemaschine ist weitverbreitet, wenn sie Metallbuchstaben, Küchen-Waren, Werbebriefe, das Blech, das, die verarbeitenden Metallelemente verarbeiten und die Teile, Eisenwaren, Fahrgestelle macht, Gestelle u. Kabinette, Metallhandwerk, Metall Art Ware, Aufzugs-Platten-Ausschnitt, Hardware, Autoteile, elektronische Teile, Nummernschilder, ETC….
Anwendbare Materialien für die Laser-Schneidemaschine
Faser-Laser, der Ausrüstung schneidet, ist für metallschneidendes mit Edelstahlblech-, milder/Kohlenstoffstahl-Platten-, legierterstahl-Platte, Federstahl-Blatt, Eisen-Platte, galvanisierter Platte, Aluminiumplatte, Kupferblech, Messingblatt-, Bronzeplatte, Goldplatte, silberner Platten-, Titanplatte, Blechtafel, Metallplatte, ETC… passend.
Technische hauptsächlicheigenschaften von Kurstabellelaser-Schneider,
l die oberen und untereren Seiten des Materials sind bequem, lädt eine Seite und die andere entlädt, und 2-3 Menschen mit CNC-Operatoren können die Ausrüstungsherstellung verwirklichen.
l Verringern Sie „Werkzeug“ Verlust während des Produktionsverfahrens.
l Er kann auf der Grundlage von die ursprüngliche Schnittplattform und die geschlossene Schutzhaube wieder aktualisiert werden und verbessert werden kann, die für Produktion und die Verarbeitung geschlossen sein kann, mit nullverschmutzung und niedrigem Umgebungslärm geändert werden.
berührungsfreie Produktion und die Verarbeitung des l, Laser, die Energie und Bewegungsgeschwindigkeit schneiden, können justiert werden, die verwirklichen können
Vielzahl der Produktion und der Verarbeitung.
l ist es für Orientierung gut, ist CNC-System verbunden, und ist für tatsächliche Operation gut.
l sparen Zeit und Zunahmefunktions-Leistungsfähigkeit.
l in Übereinstimmung mit Auftragssteueranweisungen, wechseln ab sich, um Funktionstabelle auszutauschen.
l verkürzen die Be- und Entladungs-Zeit des Blechs, dadurch sie verbessern sie Produktions-Leistungsfähigkeit.
Haupttechnologieparameter,
| Maschinen-Name |
Kurstabelle CNC-Faserlaser-Schneidemaschine |
| Modell |
FCLD4020-4000W |
| Energie von Laser |
4000w |
| Lasersender |
MAX/RAYCUS/IPG |
| Laser-Wellenlänge |
1070nm |
|
Maxim Cutting Thickness
|
Kohlenstoffstahl (O2) |
18mm-20mm |
| Edelstahl (N2) |
10mm-12mm |
| Aluminiumblatt |
6mm-8mm |
| Messingblatt |
5mm |
| Maximenschnittgeschwindigkeit |
120m/min (entsprechend Materialien) |
| Maximumbeschleunigung |
1.2G |
| Energieinstabilität |
≤2% |
| gestützte grafische Formate |
CAD, CorelDraw-Software, DXF/DWG/PLT |
| Schnittbereich |
4000×2000 |
| Reisen der Achse x |
4000 |
| Y-Achsenreisen |
2000mm |
| Z-Achsenreisen |
250mm |
| Genauigkeit von setzen um |
±0.03mm/m |
| Genauigkeit der Achse der Position X/Y |
±0.03mm/m |
| Max. Ladegewicht des Werktischs |
2000KG |
| Energie der Maschine |
350V-420V/50Hz |
| Gewicht der Maschine |
6500kg |
| Maße |
10600x3350x2500mm |
Hauptkomponenten,
| Name |
Kurzbeschreibung |
Marke des Landes |
| Faser-Laser |
IPG2000W |
MAX/RAYCUS/IPG |
| Optisches System |
RAYCUS/IPG |
MAX/RAYCUS/IPG |
| Ausschnittkopf der automatischen Scharfeinstellung |
Spezieller Schnittkopf für Glasfaser |
WSX/Raytools/Precitec |
| Engagiertes Kühlsystem |
Doppeltes Zirkulationssystem, Wärmeaustausch-Titanrohr, über Temperaturwarnung, Flussschutz |
Wuhan Hanli/Tongfei |
| Mechanisches Kraftübertragungssystem |
Hochpräzisions-Hochgeschwindigkeitsschiene Taiwans Hiwin
Zahnstangentrieb Taiwans YYC (schraubenartig)
|
Taiwan Hiwin
Taiwan YYC
|
| Verlangsamungssystem |
INNOWELLE-FIEDLER/Alpha |
Deutschland |
| Proportionalventil |
SMC |
Japan |
| Elektrische Installation |
Schneider/ABB |
Frankreich |
| Spurhaltung des Sensor-Systems |
Automatische Induktion der hohen Präzision, Genauigkeit 0,1 Millimeter |
Shanghai CYPCUT |
| Computersystem |
Spezieller industrieller PC für Laser |
Taiwan Yanxiang |
| X-ACHSE |
SERVOeinheit |
Yaskawa/Fuji, Japan
Delta, Taiwan
|
| Y-ACHSE |
SERVOeinheit
|
Yaskawa/Fuji, Japan
Delta, Taiwan
|
| Z-ACHSE |
SERVOeinheit |
Yaskawa/Fuji, Japan
Delta, Taiwan
|
| Schnitt von Software |
Berufs-CNC, der Software schneidet |
Shanghai CYPCUT |
| Nistensoftware |
CypNest |
Shanghai FSCUT |
| I / O-Karte |
32 Punkte |
CYPCUT |
| Spannungs-Regler |
Optional |
China |
| Schneidemaschine |
Präzisions-Bock
Kurstabelle
|
Hersteller |
| Stromversorgungs-Regler |
|
Hersteller |
