Kurstabelle CNC-Faser-Laser-Schneidemaschine-Blech 3015/4020/6025 Raycus IPG MAX Laser
Produkt-Beschreibung,
Die größten Vorteile der Maschinenhilfe Sie, passendstes zu wählen:

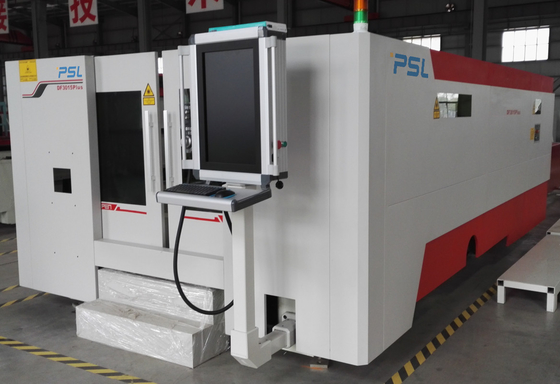

Diese Laser-Schneidemaschine ist eine gekapselte Faserlaser-Schneidemaschine mit einer Kurstabelle.
Der voll-geschützte geschlossene Entwurf stellt die Sicherheit der Verarbeitung sicher.
Die stabile parallele Kurstabelle spart Arbeitskosten und verbessert die Verarbeitung von Leistungsfähigkeit.
Es hat die Vorteile der schnellen Schnittgeschwindigkeit, gut, Effekt, niedrige Betriebskosten und gute stabile Verarbeitungsfähigkeit schneiden.
Verfügbarer Laser-Leistungsbereich ist 1000W-30000W.
Technische Eigenschaften von Kurstabellelaser-Schneider,
1. völlig geschützter und beiliegender Entwurf, umweltfreundlicher
Die ganze Maschine wird völlig und geschlossener Entwurf geschützt, sicher und umweltfreundlich, keine Verschmutzung, in Übereinstimmung mit ergonomicsand internationalen Standards. Die Maschine hat warnende Funktionen der mehrfachen Sicherheit wie anormale Warnung Lasers und schneidet anormale Warnung, niedrigen Druckalarm des Gases, anormale Warnung des Kühlers, etc., um stabilen und sicheren Ausschnitt der Maschine sicherzustellen.
2. Luftfahrt-Grad verdrängter Aluminiumbock
Es nimmt eine Bockstruktur, einen leichten Entwurf an, benutzt Luftfahrt-grad verdrängtes Aluminium, und ist nach Vergütungs- und Lösungsbehandlung fertig. Der Bock hat ausgezeichnete Starrheit, Oberflächenbeschaffenheit und Integrität. Er auch hat ausgezeichnete dynamische Leistung und ist zum Hochgeschwindigkeitsausschnitt förderlich.
3. Laser-Ausschnittkopf der automatischen Scharfeinstellung
Die Maschine wird mit einem Laser-Kopf der automatischen Fokussierung ausgerüstet, kann der Fokus automatisch justiert werden, und die Operation ist einfach genau, bequem, schnell und. Verkürzen Sie durchbohrende Zeit, verbessern Sie durchbohrende Qualität, Hochgeschwindigkeitsausschnitt und Rettungszeit.
4. Betriebssoftware CYPCUT
●Realzeitanzeigenausschnittspur und -koordinate sind verfügbar
●Es genießt die hohe Kapazität der Entstörungs- sowie hohen Regelgenauigkeit
●Ausgerüstet mit abgeschlossenem digitalem Servosystem
●Es ist gut zur Eigendiagnose, Selbstanpassungsfähigkeit fähig
●Schneller Stapelprozess der Änderung und der Datei
●. Er beschäftigt Programme kurz
●Es ist gut zum Virenschutz fähig
●Automatische Suchrandfunktion
●Hintere Funktion der Bruchstelle
●Rückwärtige Funktion
●Bockspringenfunktion
●Rand-geteilter Ausschnitt
●Unterstützung unterscheidet sich Codes
●Die Bewegung ist stabil
●Funktion des Aufbereitungscodes
●Weiche Grenze, Warnungsfunktionen
●Das System reagiert schnell
5. Intelligentes Fachentstaubungssystem
Das eben verbesserte intelligente Fachentstaubungssystem hat einen angemesseneren Entstaubungsentwurf, der effektiv den Belüftungs- und Entstaubungseffekt erhöht und die Nutzungsdauer der Ausrüstung ausdehnt
Haupttechnologieparameter,
| Maschinen-Name |
Kurstabelle CNC-Faserlaser-Schneidemaschine |
| Modell |
DF6020-6000W |
| Energie von Laser |
6000w |
| Lasersender |
MAX/RAYCUS/IPG |
| Laser-Wellenlänge |
1070nm |
|
Maxim Cutting Thickness
|
Kohlenstoffstahl (O2) |
22mm-25mm |
| Edelstahl (N2) |
12mm-14mm |
| Aluminiumblatt |
8mm-10mm |
| Messingblatt |
6mm |
| Maximenschnittgeschwindigkeit |
120m/min (entsprechend Materialien) |
| Maximumbeschleunigung |
1.2G |
| Energieinstabilität |
≤2% |
| gestützte grafische Formate |
CAD, CorelDraw-Software, DXF/DWG/PLT |
| Schnittbereich |
6000×2000 |
| Reisen der Achse x |
6000 |
| Y-Achsenreisen |
2000mm |
| Z-Achsenreisen |
250mm |
| Genauigkeit von setzen um |
±0.03mm/m |
| Genauigkeit der Achse der Position X/Y |
±0.03mm/m |
| Maximumladegewicht des Werktischs |
2500KG |
| Energie der Maschine |
350V-420V/50Hz |
| Gewicht der Maschine |
9500kg |
| Maße |
12800x3850x2600mm |
Hauptkomponenten,
| Name |
Kurzbeschreibung |
Marke des Landes |
| Faser-Laser |
IPG2000W |
MAX/RAYCUS/IPG |
| Optisches System |
RAYCUS/IPG |
MAX/RAYCUS/IPG |
| Ausschnittkopf der automatischen Scharfeinstellung |
Spezieller Schnittkopf für Glasfaser |
WSX/Raytools/Precitec |
| Engagiertes Kühlsystem |
Doppeltes Zirkulationssystem, Wärmeaustausch-Titanrohr, über Temperaturwarnung, Flussschutz |
Wuhan Hanli/Tongfei |
| Mechanisches Kraftübertragungssystem |
Hochpräzisions-Hochgeschwindigkeitsschiene Taiwans Hiwin
Zahnstangentrieb Taiwans YYC (schraubenartig)
|
Taiwan Hiwin
Taiwan YYC
|
| Verlangsamungssystem |
INNOWELLE-FIEDLER/Alpha |
Deutschland |
| Proportionalventil |
SMC |
Japan |
| Elektrische Installation |
Schneider/ABB |
Frankreich |
| Spurhaltung des Sensor-Systems |
Automatische Induktion der hohen Präzision, Genauigkeit 0,1 Millimeter |
Shanghai CYPCUT |
| Computersystem |
Spezieller industrieller PC für Laser |
Taiwan Yanxiang |
| X-ACHSE |
SERVOeinheit |
Yaskawa/Fuji, Japan
Delta, Taiwan
|
| Y-ACHSE |
SERVOeinheit
|
Yaskawa/Fuji, Japan
Delta, Taiwan
|
| Z-ACHSE |
SERVOeinheit |
Yaskawa/Fuji, Japan
Delta, Taiwan
|
| Schnitt von Software |
Berufs-CNC, der Software schneidet |
Shanghai CYPCUT |
| Nistensoftware |
CypNest |
Shanghai FSCUT |
| I / O-Karte |
32 Punkte |
CYPCUT |
| Spannungs-Regler |
Optional |
China |
| Schneidemaschine |
Präzisions-Bock
Kurstabelle
|
Hersteller |
| Stromversorgungs-Regler |
|
Hersteller |
Unser Service
Mit in 2 Jahren unter normalem Gebrauch und Wartung, wenn etwas mit Maschine falsch ist, erhalten Sie Ersatzteil für freies. Aus 2 Jahren heraus erhalten Sie Preis des Ersatzteils zum Selbstkostenpreis. Sie erhalten auch technische Unterstützung und Service die ganze Lebenszeit.
Technische Unterstützung
1. Technische Unterstützung telefonisch, E-Mail, Wechat oder whatsapp/Skype 24 Stunden online.
2. Freundliches englisches Versionshandbuch und Operationsvideo.
3. Ingenieur verfügbar Maschinerie übersee instandhalten.
