8000W 6000w 4000w Cnc-Metallfaser-Laser-Schneidemaschine-geschlossene doppelte Kurstabelle

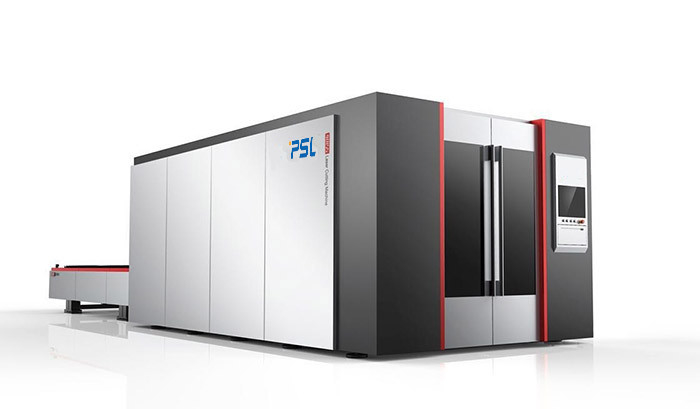

Geschlossene doppelte Kurstabelle CNC-Faser-Laser-Schneidemaschine 1000W-30000W







Kurze Einleitung von Faserlaser-Schneidemaschine,



GF6020plus-Reihe CNC-Faserlaser-Schneidemaschine ist ein Produkt, das von unserer Firma entsprechend internationalen Exportstandards hergestellt wird. Diese Reihe Produkte ist das bevorzugte Modell in der Metallwerkstoffverarbeitungsindustrie, mit starker Schnittfähigkeit, „fliegender“ Schnittgeschwindigkeit, Ultrahochstabilität, hochwertige Verarbeitung, extrem - niedrige Betriebskosten und Ultrahochanpassungsfähigkeit.



Das Produkt nimmt doppelte Antriebsstruktur des Bocks an, die die Eigenschaften der stabilen Struktur, der guten Starrheit und der hohen Geschwindigkeit hat. Die Einstellgeschwindigkeit von einzelnen Äxten X und Y kann gleichzeitig erreichen mehr als 100m/Min., macht die doppelte Antriebsbeschleunigung die maximale Beschleunigung von X und einzelne Äxte Y erreichen 1.2G.



Das Produktbett ist eine integrale geschweißte Struktur, die das Altern behandelt zu vielen Malen gewesen ist, und hat die Vorteile der guten dynamischen Resonanz. Im Hinblick auf Getriebe wird es mit Hochpräzision und leistungsfähigen Getriebemechanismen wie linearem wesentlichem Bestandteil der Führungsschiene der Hochpräzision, des Hochpräzisionsreduzierers und des Gangs ausgerüstet und und so weiter reibt Gestell, mit guter Starrheit und hoher Präzision, um die langfristige Hochpräzisionsoperation der Ausrüstung sicherzustellen.



Das Produkt nimmt selbst-entwickelten Faserlaser an und hat starke Schnittfähigkeit und Leistungsfähigkeit. Es ist eine leistungsfähige High-Teche Faserlaser-Schneidemaschine, die Laser-Ausschnitt, Präzisionsmaschinerie, numerische Steuerungstechnik und andere neue Technologien integriert.



Anwendungs-Industrien

Faser-Laser-Schneidemaschine ist weitverbreitet, wenn sie Metallbuchstaben, Küchen-Waren, Werbebriefe, das Blech, das, die verarbeitenden Metallelemente verarbeiten und die Teile, Eisenwaren, Fahrgestelle macht, Gestelle u. Kabinette, Metallhandwerk, Metall Art Ware, Aufzugs-Platten-Ausschnitt, Hardware, Autoteile, elektronische Teile, Nummernschilder, ETC….



Anwendbare Materialien

Faser-Laser, der Ausrüstung schneidet, ist für metallschneidendes mit Edelstahlblech-, milder/Kohlenstoffstahl-Platten-, legierterstahl-Platte, Federstahl-Blatt, galvanisierter Platte, Aluminiumplatte, kupfernem/Brozne-Blatt, Goldplatte, silberner Platten-, Titanplatte, Blechtafel/Platte, ETC… passend.





Spezielle Funktion Laser-Schneidemaschine aus optischen Fasern,



1. Bockspringenbewegung

Bockspringenbewegung verbessert den Schnitt von Leistungsfähigkeit



2. schnelles Wartehöhenfolgen

Das sehr empfindliche folgende System garantiert, dass die Düse nicht mit den Verarbeitungsmaterialien bei Hochgeschwindigkeitsausschnitt in Verbindung tritt



3. Hochgeschwindigkeitswartelaser-Energiesteigungsanpassung

Stellen Sie die Schnittqualität von Ecken und von scharfen Ecken sicher



4. Steigungsanpassungsbohrung

Die Laser-Bohrungssteigungs-Anpassungsfunktion kann eingestellt werden, um die bohrende Qualität zu verbessern



5. fehlender Schnitt zurück

Dem Betreiber wird erlaubt, in Zeit zurückzukommen, als der Verfehlungsschnitt gefunden wird, um die Integrität des Werkstückes sicherzustellen



6. maschinell bearbeitend in irgendeiner Position

Es wird in jeder möglicher, Position auf der Zeichnung der maschinellen Bearbeitung rückwärts maschinell zu bearbeiten beginnen lassen



7. Bruchstellenfortsetzung

Es erlaubt schnelle Zurücknahme der Verarbeitung vom unterbrochenen Platz im Falle der versehentlichen Unterbrechung oder des Halts der Verarbeitung



8. Interpolationsausgleich

Lineare/Kreisinterpolation und Kerben von Ausgleichsfunktion, um die Endproduktrate des Schnitts des Werkstückes sicherzustellen



9. Flugbohrung

Bei dem Schnitt von dünnen Platten, gibt es keine Pause, die erheblich die Schnittleistungsfähigkeit verbessert



10. Festkörperlasermarkierung

Auf der geschnittenen Platte können Kennzeichen nach dem Schnitt markiert werden, der für Produktionsmanagement bequem ist



11. automatisches Randsuchen/Flankenerkennung

Es kann den Öffnungswinkel zwischen der Platte und den Werkzeugmaschinenkoordinaten und Prozess automatisch berechnen die Platte im drehenden Koordinatensystem und den traditionellen Prozess der Kalibrierung der Platte beseitigen; Der Schnittkopf kann in der passenden Randstellung der Platte in Position gebracht werden, und seine Position und Richtung können automatisch ermittelt werden, damit der Betreiber entsprechend der Platte automatisch justieren kann



12.  Starke grafische Anzeige/Redigieren

On-line-Überwachung des Schnitts des Weges kann einfache Bearbeitungsgraphiken zeichnen und einfache Änderungen auf den Grafiken machen







Haupttechnologieparameter,



Maschinen-Name		Kurstabelle CNC-Faserlaser-Schneidemaschine
Modell		GF6020-6000W
Energie von Laser		6000w
Lasersender		MAX/RAYCUS/IPG
Laser-Wellenlänge		1070nm
Maxim Cutting Thickness	Kohlenstoffstahl (O2)	22mm-25mm
	Edelstahl (N2)	12mm-15mm
	Aluminiumblatt	8mm-10mm
	Messingblatt	6mm

Maximenschnittgeschwindigkeit	100-140m/min (entsprechend Materialien)
Max. Beschleunigung	1.2G
Energieinstabilität	≤2%
gestützte grafische Formate	CAD, CorelDraw-Software, DXF/DWG/PLT
Schnittbereich	6000×2000
Reisen der Achse x	6000
Y-Achsenreisen	2000mm

Z-Achsenreisen	250mm
Genauigkeit von setzen um	±0.03mm/m
Genauigkeit der Achse der Position X/Y	±0.03mm/m
Max. Ladegewicht des Werktischs	2500KG
Energie der Maschine	350V-420V/50Hz
Gewicht der Maschine	11500kg
Maße	14600x3550x2600mm









Hauptkomponenten,



Name	Kurzbeschreibung	Marke des Landes
Faser-Laser	IPG2000W	MAX/RAYCUS/IPG
Optisches System	RAYCUS/IPG	MAX/RAYCUS/IPG
Ausschnittkopf der automatischen Scharfeinstellung	Spezieller Schnittkopf für Glasfaser	WSX/Raytools/Precitec
Engagiertes Kühlsystem	Doppeltes Zirkulationssystem, Wärmeaustausch-Titanrohr, über Temperaturwarnung, Flussschutz	Wuhan Hanli/Tongfei
Mechanisches Kraftübertragungssystem	Hochpräzisions-Hochgeschwindigkeitsschiene Taiwans Hiwin Zahnstangentrieb Taiwans YYC (schraubenartig)	Taiwan Hiwin Taiwan YYC
Verlangsamungssystem	INNOWELLE-FIEDLER/Alpha	Deutschland
Proportionalventil	SMC	Japan



Elektrische Installation	Schneider/ABB	Frankreich
Spurhaltung des Sensor-Systems	Automatische Induktion der hohen Präzision, Genauigkeit 0,1 Millimeter	Shanghai CYPCUT
Computersystem	Spezieller industrieller PC für Laser	Taiwan Yanxiang
X-ACHSE	SERVOeinheit	Yaskawa/Fuji, Japan Delta, Taiwan
Y-ACHSE	SERVOeinheit	Yaskawa/Fuji, Japan Delta, Taiwan
Z-ACHSE	SERVOeinheit	Yaskawa/Fuji, Japan Delta, Taiwan
Schnitt von Software	Berufs-CNC, der Software schneidet	Shanghai CYPCUT

Nistensoftware	CypNest	Shanghai FSCUT
I / O-Karte	32 Punkte	CYPCUT
Spannungs-Regler	Optional	China
Schneidemaschine	Präzisions-Bock Kurstabelle	Hersteller
Stromversorgungs-Regler		Hersteller
