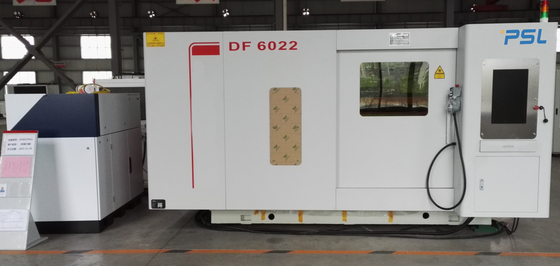

Selbstblatt-Laden u. Entleerung von Manipulator Kurstabelle CNC-Faser-Laser-Schneidemaschine
Produkt-Anwendung,
Angewandte Materialien:
Hauptsächlich verwendet für den Schnitt des Kohlenstoffstahls, des Silikonstahls, der Edelstahl-, Aluminiumlegierungs-, Titanlegierung, des galvanisierten Stahlblech-, In Essig einlegenbrettes, der Aluminiumzinkplatte, des Kupfers und vieler Arten Metallmaterialien, die und so weiter schneiden.
Angewandte Industrien:
Faserlaser-Schneidemaschine angewendet in der Blechverarbeitung, in der Luftfahrt, im Raumflug, in der Elektronik, in den Elektrogeräten, in den U-Bahnteilen, im Automobil, in der Maschinerie, in den Präzisionselementen, in den Schiffen, in der metallurgischen Ausrüstung, im Aufzug, in den Haushaltsgeräten, in den Geschenken und im Handwerk, verarbeitendes Werkzeug, Verzierung, Werbung, Verarbeitungsindustrien der Metallfremde verarbeitende verschiedenen Herstellung.
Technische Eigenschaften,
Die größten Vorteile der Maschinenhilfe Sie, passendstes zu wählen.
Verfügbarer Laser-Leistungsbereich ist 1000W-30000W.
1. Wir haben Rohr geschweißte Tabelle für wirtschaftliche Lösung und Platte geschweißte Tabelle für Hochleistungsanwendungen, die Platte, die schneidet, der verfügbare Rohrausschnitt.
2. Einzelne Tabelle, doppelter Selbstfuttertisch, mit oder ohne Schutzhaube, beide verfügbar.
3. Wir haben Berufs-CNC-Systemprogrammierer, Laser-Maschinendesigner, zum ganzes kundengebundenen Antrags zu treffen Ihres, Angebotfachmann und den schnellen Service.
4. Automatischer Fütterungsroboter wird der Laser-Schneidemaschine hinzugefügt. Durch voreingestelltes Programm und eine Schlüsseloperation kann das Blatt vom Hubtisch zur Schnittplattform automatisch gesogen werden und transportiert werden.
Struktur dieser Kurstabelle-Laser-Schneidemaschine,
1. völlig geschützter und beiliegender Entwurf, umweltfreundlicher
Die ganze Maschine wird völlig und geschlossener Entwurf geschützt, sicher und umweltfreundlich, keine Verschmutzung, in Übereinstimmung mit ergonomicsand internationalen Standards. Die Maschine hat warnende Funktionen der mehrfachen Sicherheit wie anormale Warnung Lasers und schneidet anormale Warnung, niedrigen Druckalarm des Gases, anormale Warnung des Kühlers, etc., um stabilen und sicheren Ausschnitt der Maschine sicherzustellen.
2. Verdrängter Aluminiumbock Strahl
Es nimmt eine Bockstruktur, einen leichten Entwurf an, benutzt Luftfahrt-grad verdrängtes Aluminium, und ist nach Vergütungs- und Lösungsbehandlung fertig. Der Bock hat ausgezeichnete Starrheit, Oberflächenbeschaffenheit und Integrität. Er auch hat ausgezeichnete dynamische Leistung und ist zum Hochgeschwindigkeitsausschnitt förderlich.
3. Laser-Ausschnittkopf der automatischen Scharfeinstellung
Die Maschine wird mit einem Laser-Kopf der automatischen Fokussierung ausgerüstet, kann der Fokus automatisch justiert werden, und die Operation ist einfach genau, bequem, schnell und. Verkürzen Sie durchbohrende Zeit, verbessern Sie durchbohrende Qualität, Hochgeschwindigkeitsausschnitt und Rettungszeit.
4. Betriebssoftware CYPCUT
●Realzeitanzeigenausschnittspur und -koordinate sind verfügbar
●Es genießt die hohe Kapazität der Entstörungs- sowie hohen Regelgenauigkeit
●Ausgerüstet mit abgeschlossenem digitalem Servosystem
●Es ist gut zur Eigendiagnose, Selbstanpassungsfähigkeit fähig
●Schneller Stapelprozess der Änderung und der Datei
●. Er beschäftigt Programme kurz
●Es ist gut zum Virenschutz fähig
●Automatische Suchrandfunktion
●Hintere Funktion der Bruchstelle
●Rückwärtige Funktion
●Bockspringenfunktion
●Rand-geteilter Ausschnitt
●Unterstützung unterscheidet sich Codes
●Die Bewegung ist stabil
●Funktion des Aufbereitungscodes
●Weiche Grenze, Warnungsfunktionen
5. Intelligentes Entstaubungssystem
Das eben verbesserte intelligente Entstaubungssystem hat einen angemesseneren Entstaubungsentwurf, der effektiv den Belüftungs- und Entstaubungseffekt erhöht und die Nutzungsdauer der Ausrüstung ausdehnt
6. Selbstblatt-Laden u. Entleerungs-Manipulator
Bockart automatischer Servobe- und entladungs-Manipulator nimmt Bock + Saugschale + die doppelten Gabeln an, die in eine einzelne anhebende Plattform integriert werden, um Plattenbe- und entladung zu beenden.
Der Benutzer steuert den Touch Screen, um zwischen automatische Einzugsart und manuelle Einzugsart zu schalten, die für verschiedene Arbeitszustände passend ist.
Haupttechnologieparameter,
| Maschinen-Name |
Kurstabelle CNC-Faserlaser-Schneidemaschine |
| Modell |
DF4020-8000W |
| Energie von Laser |
8000w |
| Lasersender |
MAX/RAYCUS/IPG |
| Laser-Wellenlänge |
1080nm |
|
Maxim Cutting Thickness
|
Kohlenstoffstahl (O2) |
25mm-28mm |
| Edelstahl (N2) |
14mm-15mm |
| Aluminiumblatt |
10mm-12mm |
| Messingblatt |
8mm |
| Maximenschnittgeschwindigkeit |
120m/min (entsprechend Materialien) |
| Max. Beschleunigung |
1.2G |
| Energieinstabilität |
≤2% |
| gestützte grafische Formate |
CAD, CorelDraw-Software, DXF/DWG/PLT |
| Schnittbereich |
4000×2000 |
| Reisen der Achse x |
4000 |
| Y-Achsenreisen |
2000mm |
| Z-Achsenreisen |
250mm |
| Genauigkeit von setzen um |
±0.03mm/m |
| Genauigkeit der Achse der Position X/Y |
±0.05mm/m |
| Max. Ladegewicht des Werktischs |
2000KG |
| Max. Ladegewicht des Manipulator |
750kg |
| Energie der Maschine |
350V-420V/50Hz |
| Gewicht der Maschine |
12500kg |
| Maße |
11800x3550x2600mm |
Hauptkomponenten,
| Name |
Kurzbeschreibung |
Marke des Landes |
| Faser-Laser |
8000W |
MAX/RAYCUS/IPG |
| Optisches System |
MAX/RAYCUS/IPG |
MAX/RAYCUS/IPG |
| Ausschnittkopf der automatischen Scharfeinstellung |
Spezieller Schnittkopf für Glasfaser |
Raytools/Precitec |
| Engagiertes Kühlsystem |
Doppeltes Zirkulationssystem, Wärmeaustausch-Titanrohr, über Temperaturwarnung, Flussschutz |
Wuhan Hanli/Tongfei |
| Mechanisches Kraftübertragungssystem |
Hochpräzisions-Hochgeschwindigkeitsschiene Taiwans Hiwin
Zahnstangentrieb Taiwans YYC (schraubenartig)
|
Taiwan Hiwin
Taiwan YYC
|
| Verlangsamungssystem |
INNOWELLE-FIEDLER/Alpha |
Deutschland |
| Proportionalventil |
SMC |
Japan |
| Elektrische Installation |
Schneider/ABB |
Frankreich |
| Spurhaltung des Sensor-Systems |
Automatische Induktion der hohen Präzision, Genauigkeit 0,1 Millimeter |
Shanghai CYPCUT |
| Computersystem |
Spezieller industrieller PC für Laser |
Taiwan Yanxiang |
| X-ACHSE |
SERVOeinheit |
Yaskawa/Fuji, Japan
Delta, Taiwan
|
| Y-ACHSE |
SERVOeinheit
|
Yaskawa/Fuji, Japan
Delta, Taiwan
|
| Z-ACHSE |
SERVOeinheit |
Yaskawa/Fuji, Japan
Delta, Taiwan
|
| Schnitt von Software |
Berufs-CNC, der Software schneidet |
Shanghai CYPCUT |
| Nistensoftware |
CypNest |
Shanghai FSCUT |
| I / O-Karte |
32 Punkte |
CYPCUT |
| Spannungs-Regler |
Optional |
China |
| Schneidemaschine |
Präzisions-Bock
Kurstabelle
|
PSL |
| Selbstladen-u. Entleerungs-Roboter |
750KG |
PSL |
| Stromversorgungs-Regler |
|
PSL |
